Belépés a diagnosztikai címekbe és annak működtetése a digitális kijelzővel (kezelői szint)

A gépkezelői szinthez tartozó diagnosztikai címek jelennek itt meg.

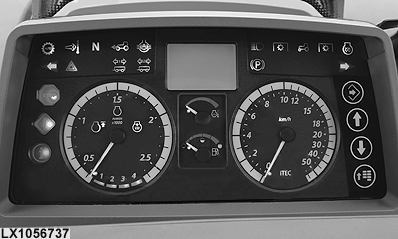

LX1056737-UN-26JUL12

Kijelzőegység

LX1056738-UN-26JUL12

Billentyűzet

1 - Megerősítés gomb (megerősítés, elrejtés, mentés és indítás)

2 - Nyíl gombok (fel és le)

3 - Menü gomb

Használja a billentyűzetet a kijelző egység eléréséhez.

1.

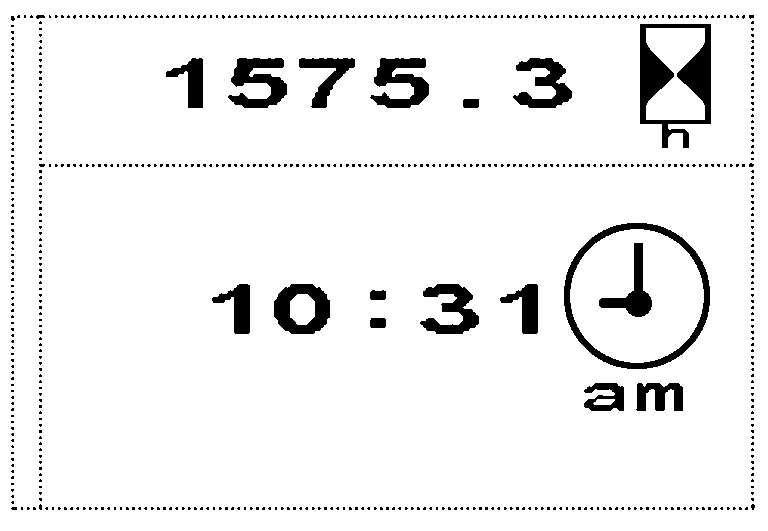

   LX1054061-UN-27JUN12

   Kezdő oldal

   MEGJEGYZÉS: Ha bármilyen diagnosztikai hibakód vagy információs üzenet jelenik meg a kijelző egységen, tartsa nyomva az enter gombot addig, amíg minden diagnosztikai hibakód és üzenet el nem tűnik.

   Nyomja meg a menü gombot.

   MEGJEGYZÉS: A kijelzett oldalak sorrendje a gép konfigurációjának függvényében változhat.

   Használja a nyíl gombokat a Diagnosztika oldalra lépéshez.

---




2.

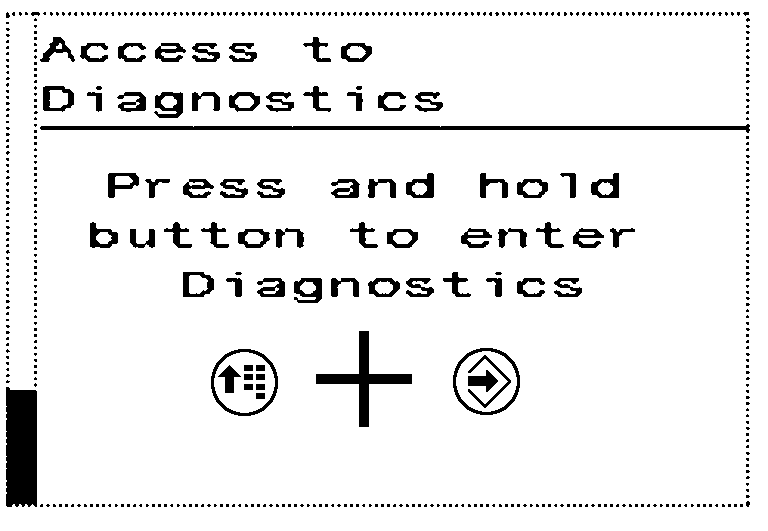

   LX1054062-UN-27JUN12

   Belépés a Diagnosztikára

   Nyomja le és tartsa nyomva a menü gombot és a megerősítés gombot egyidejűleg amíg a kijelző egység diagnosztika módra nem vált.

---




3.

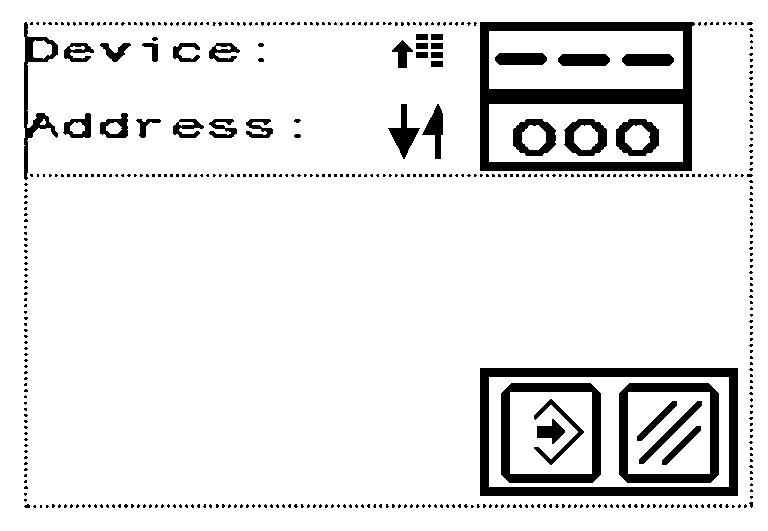

   LX1054063-UN-27JUN12

   Használja a menü gombot a kívánt vezérlő szoftver kiválasztásához.

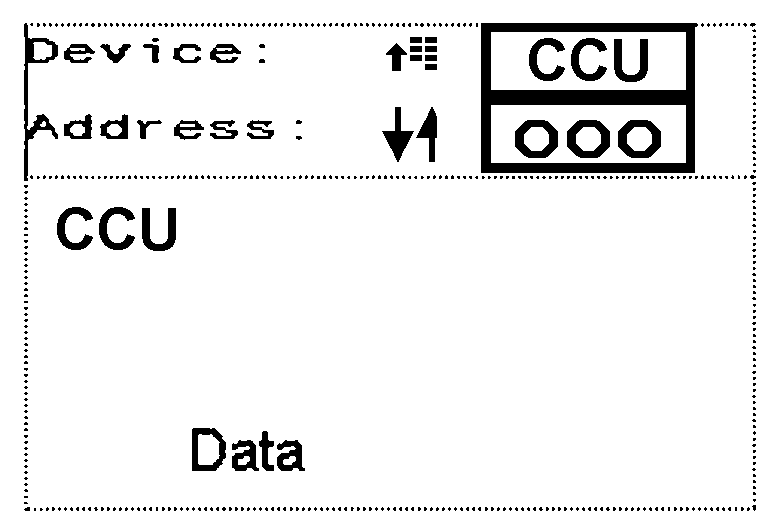

   LX1058314-UN-27JUN12

   MEGJEGYZÉS: A vezérlőszoftverek listája a felszerelt opciók függvényében változhat.

---




4. Használja a nyíl gombokat a címlista böngészéséhez.


   LX1058315-UN-27JUN12

   1 - Vezérlőszoftver

   2 - Cím

   3 - A kiválasztott cím értéke

---




5. A kijelzett érték csak a beviteli címnél változtathatók meg.

   Amikor egy cím értékét meg kell változtatni, válassza ki az adott címet és nyomja meg az elfogadás gombot.

   Használja a nyíl gombokat a kívánt érték szükség szerint változtatásához, majd nyomja meg a megerősítés gombot.

   Nyomja meg és tartsa lenyomva a megerősítés és a menü gombokat a törléshez vagy kilépéshez.
