Regulacja błotników stałych

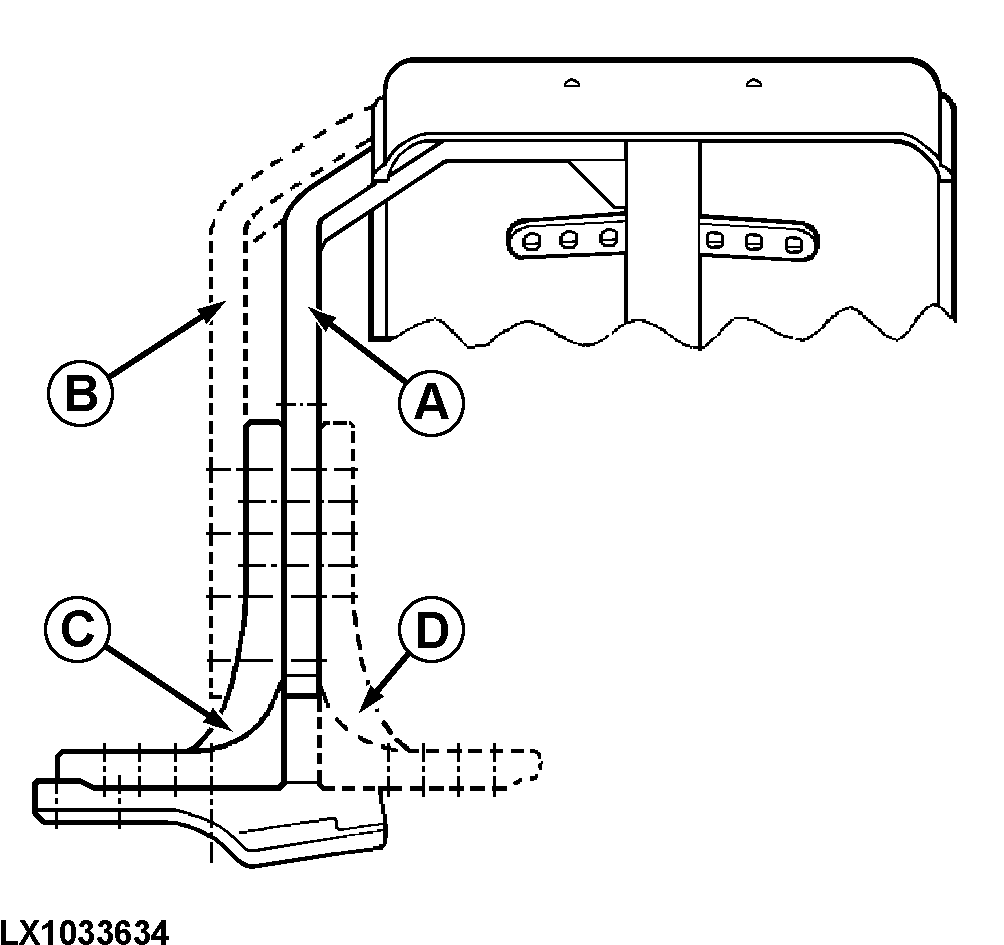

LX1033634
LX1033634-UN-08AUG06

A - Wspornik do płyty podstawy (od strony koła)

B - Wspornik do płyty podstawy (od strony ciągnika)

C - Płyta podstawy (od strony ciągnika)

D - Płyta podstawy (od strony koła)


Błotniki można regulować osobno. Możliwych jest kilka położeń regulacji. Zależnie od rozmiaru opon można regulować nachylenie, szerokość i wysokość błotników. W tym celu postępować w następujący sposób:

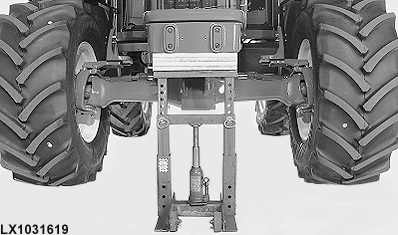

  1. LX1031619
    LX1031619-UN-31MAY06

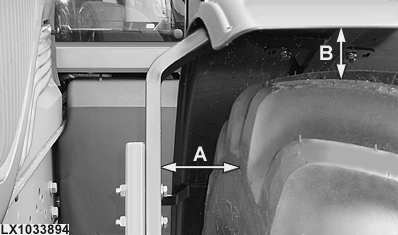

    LX1033894
    LX1033894-UN-11MAR04

    Podnieść przód ciągnika tak, aby oś napędu kół przednich mogła się swobodnie obracać.



  2. Przekręcić kierownicę w obu kierunkach i obrócić oś, aby ustalić najbardziej odpowiednie położenie mocowania błotnika.

  3. Wyregulować położenie błotnika tak, aby zachowane były prześwity minimalne (patrz rysunek). Nie może być jakiegokolwiek styku z ramą ciągnika.

    A = 40 mm (1.57 in.)1, B = 60 mm (2.36 in.)1

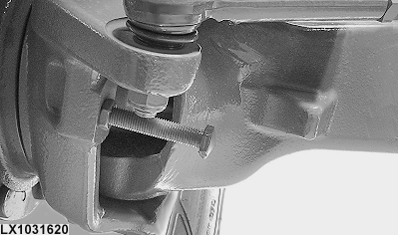

  4. LX1031620
    LX1031620-UN-24APR06

    Ustawić także ograniczniki skrętu kół tak, aby mieć pewność, że ani koło, ani błotnik nie zetkną się z elementami ciągnika (np. zbiornikiem paliwa).




Dokręcić śruby momentem o następujących wartościach:

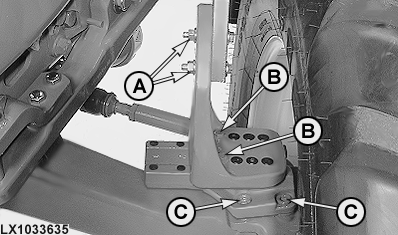

LX1033635
LX1033635-UN-10MAY04

A - Śruby, wspornik do płyty podstawy

B - Śruby, płyta podstawy do podstawy

C - Sześciokątne śruby imbusowe, podstawa do obudowy zwrotnicy

Śruby (A)..............

140 N˙m (105 lb.-ft.)

Śruby (B)..............

140 N˙m (105 lb.-ft.)

Śruby (C)..............

190 N˙m (140 lb.-ft.)

1 Tylko Europa. W krajach pozaeuropejskich zalecany jest prześwit minimum 25 mm (1.0 in.).

OU12401,0001B7F-53-20130110
