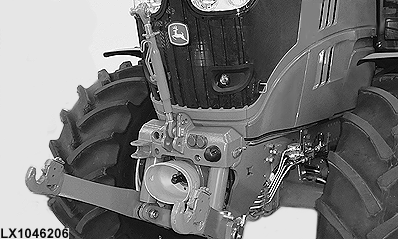

Przedni podnośnik

LX1046206-UN-22JUN11

Przedni podnośnik może być obsługiwany za pomocą zaworu hydrauliki zewnętrznej I.

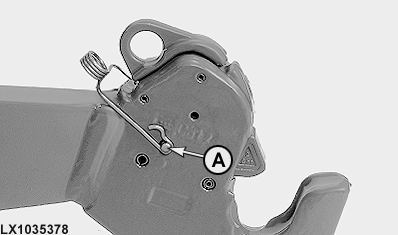

Blokowanie haków cięgieł dolnych

LX1035378-UN-18JAN05

A — Zestaw części zabezpieczających

UWAGA: Jeśli przyłączone jest narzędzie asymetrycznie obciążające ciągnik (np. kosiarki zawieszane z boku) lub podczas jazdy wśród wysokich krzewów i drzew (np. praca w lesie), cięgła dolne muszą być zabezpieczone przed przypadkowym otwarciem.

Użyć zestawu części AL165485 John Deere™ do zabezpieczenia obu haków szybkosprzęgu.

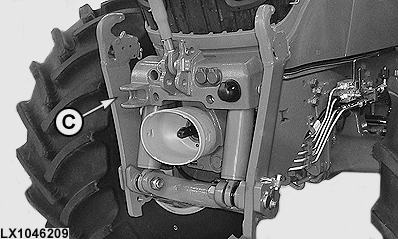

Położenia cięgieł dolnych

LX1046207-UN-21JUN11

LX1046208-UN-21JUN11

LX1046209-UN-22JUN11

B — Cięgła dolne zablokowane

C — Cięgła dolne w położeniu transportowym

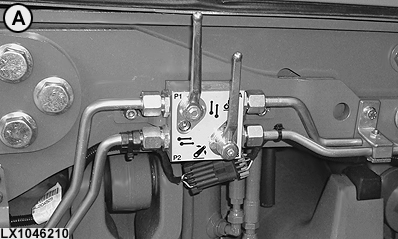

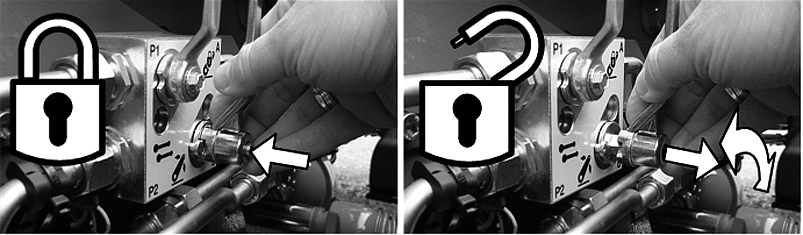

Zawór odcinający

LX1054666-UN-10APR12

LX1046210-UN-22JUN11

LX1046211-UN-22JUN11

Dodatkowy zawór odcinający umożliwia następujące ustawienia:

A — Przepływ oleju zablokowany

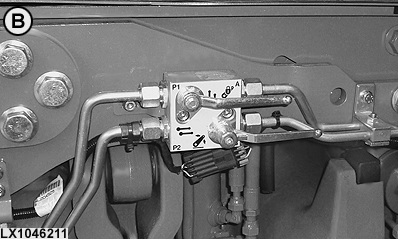

B — Podnoszenie i opuszczanie pod ciśnieniem oleju

UWAGA: Jeśli SCV I jest wyposażony w dodatkowe złącza z tyłu (do narzędzi przyłączanych z tyłu), przed pracą z narzędziami obsługiwanymi za pomocą SCV I należy zablokować zawór odcinający (A).

WSKAZÓWKA: Jeśli używane są łańcuchy ograniczające wysokość kosiarki, unikać uszkodzeń wybierając ustawienie (B). Dodatkowo, ustawić SCV I w położeniu pływającym w celu opuszczania kosiarki.

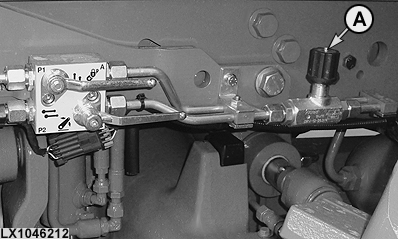

Zawór prędkości opuszczania

LX1046212-UN-22JUN11

Zawór prędkości opuszczania (A) umożliwia kontrolowane opuszczania przedniego podnośnika. Zawór prędkości opuszczania można ustawić w dowolnym położeniu (bezstopniowo) pomiędzy położeniem otwarcia (obrócony do końca w kierunku przeciwnym do ruchu wskazówek zegara) i pełnego zamknięcia (obrócony do końca w kierunku zgodnym z ruchem wskazówek zegara) (maks. 10 obrotów).

Prędkość opuszczania została ustawiona fabrycznie na ok. 5-6 sekund (4 obroty przeciwnie do ruchu wskazówek zegara).

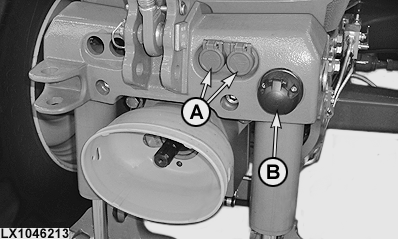

Złącza i 7-stykowe gniazdo (ECE) z przodu

LX1046213-UN-22JUN11

A — Złącza, zawór hydrauliki zewnętrznej II

Złącza (A) są zasilane olejem poprzez SCV II.

UWAGA: Gdy zamontowane jest narzędzie zawieszane z przodu, nie podłączać żadnego innego odbiornika do zaworu hydrauliki zewnętrznej II.

UWAGA: Maksymalne ciśnienie układu hydraulicznego wynosi 20000 kPa (200 bar; 2900 psi). Dla własnego bezpieczeństwa i zapewnienia prawidłowego działania układu stosować tylko oryginalne części John Deere.

Przewód hydrauliczny można łączyć i odłączać od złączy tylko przy braku ciśnienia.

Aby podłączyć przewód, mocno wcisnąć jego wtyczkę do gniazda złącza.

Aby odłączyć przewód, mocno go pociągnąć.

B — 7-stykowe gniazdo (ECE) z przodu

Gniazdo służy do podłączania elektrycznych urządzeń zainstalowanych na narzędziu. Zawsze stosować dodatkowe oświetlenie na zawieszonym narzędziu, jeśli zasłania ono przednie lub inne światła ciągnika.

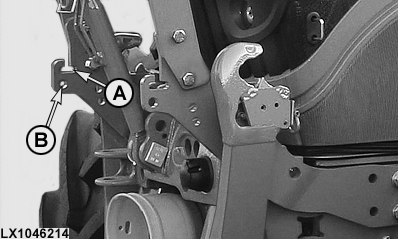

Wsporniki do zawieszenia kosiarki (jeśli są)

LX1046214-UN-22JUN11

A — Otwór do przyłączenia łańcucha

B — Otwór do przyłączenia sprężyny

Otwór (A) służy do połączenia łańcucha ograniczającego wysokość cięcia.

WSKAZÓWKA: W takim przypadku unikać uszkodzeń wybierając ustawienie (B) zaworu odcinającego. Dodatkowo, ustawić SCV I w położeniu pływającym w celu opuszczania kosiarki.

Otwór (B) umożliwia przymocowanie sprężyny zawieszenia.

Bezpieczeństwo

UWAGA: Przy używaniu przedniego układu zawieszenia należy przestrzegać maksymalnych obciążeń osi i nośności opon.

UWAGA: Narzędzie zawieszone z przodu pogarsza charakterystykę jazdy ciągnika. Dostosowywać użytkowanie pojazdu do zmian dynamiki jazdy ciągnika.

UWAGA: Gdy pozostawia się ciągnik bez opieki, zawsze opuszczać na podłoże narzędzie zawieszone z przodu.

UWAGA: Przy podłączaniu narzędzia do przednich złączy opuszczać narzędzie zawieszone z przodu na podłoże i wyłączać silnik.

UWAGA: Pamiętać zawsze, że wymiary przedniej części ciągnika zmieniły się; uważać zwłaszcza przy wyjeżdżaniu z gospodarstwa lub pola oraz na drodze publicznej i skrzyżowaniach. W przypadku wątpliwości poprosić o pomoc drugą osobę.

UWAGA: Stosować się do lokalnych przepisów dotyczących oświetlenia. Narzędzie zawieszone z przodu może zasłaniać reflektory i kierunkowskazy. W tym przypadku stosować dodatkowe oświetlenie.

UWAGA: Jeśli przedni podnośnik nie jest używany, zawsze składać do góry cięgła dolne.
