Mechaniczna dźwignia wielofunkcyjna z tłumieniem ładowacza czołowego

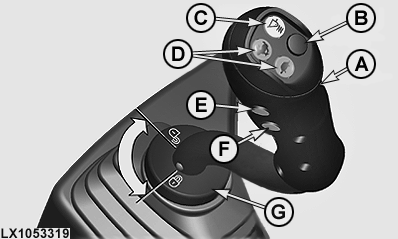

LX1053319-UN-10OCT11

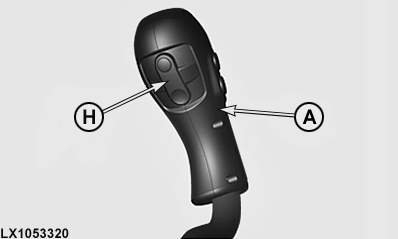

LX1053320-UN-10OCT11

LX1054600-UN-10OCT11

A - Dźwignia wielofunkcyjna

B - Przycisk Memo™ (nie dla Ameryki Północnej)

C - Przycisk aktywacji tłumienia ładowacza czołowego

D - Przełączniki zmiany biegów

E - Przycisk, zawór rozdzielczy 1 na przednim narzędziu (nie dla Ameryki Północnej)

F - Przycisk, zawór rozdzielczy 2 na przednim narzędziu (nie dla Ameryki Północnej)

G - Pierścień blokujący (blokada transportowa)

H - Przełącznik wychylny podnoszenia/opuszczania

Funkcje podstawowe:

• Obrócić pierścień blokujący w prawo, aby zablokować
• Obrócić pierścień blokujący w lewo, aby odblokować
• Dźwignia do tyłu = podnoszenie ładowacza czołowego
• Dźwignia do przodu, do osiągnięcia wyczuwalnego oporu = opuszczanie ładowacza czołowego
• Dźwignia do przodu, poza położenie wyczuwalnego oporu (zapadka) = ładowacz czołowy w położeniu pływającym
• Dźwignia w lewo = przechylanie czerpaka do góry
• Dźwignia w prawo = przechylanie czerpaka w dół

Funkcje zaawansowane i programowanie:

Dźwignia wielofunkcyjna (A) umożliwia jednoczesną obsługę dwóch zaworów sterujących (M-ICV). Trzeci zawór sterujący jest uruchamiany przełącznikiem wychylnym (H), co pozwala na sterowanie dodatkową funkcją.

Jeśli przycisk Memo™ (B) jest wciśnięty podczas podnoszenia lub opuszczania, ładowacz czołowy przesunie się tylko do wstępnie ustalonego położenia.

Naciskanie przycisków (E) i (F) uruchamia zawory rozdzielcze narzędzia, umożliwiając sterowanie dodatkowymi funkcjami.

WSKAZÓWKA: Aby uzyskać więcej informacji, patrz instrukcja obsługi narzędzia. Tłumienie ładowacza czołowego musi zostać uaktywnione, aby mogło być używane.

Tłumienie ładowacza czołowego włącza się i wyłącza przyciskiem (C). Gdy tłumienie ładowacza czołowego jest włączone, świeci się dioda na przycisku (C).

Przełączniki zmiany biegów (D) umożliwiają przełączanie biegów przekładni.

UWAGA: Dźwignia wielofunkcyjna musi być zablokowana, gdy ładowacz czołowy nie jest używany. W tym celu obrócić pierścień blokujący (G) i upewnić się, że dźwigni wielofunkcyjnej nie da się poruszyć. W przeciwnym razie, może dojść do przypadkowego uruchomienia ładowacza czołowego gdy ciągnik jest w ruchu, co z kolei może doprowadzić do poważnego wypadku.

Uaktywnianie i deaktywowanie tłumienia ładowacza czołowego

1. Przytrzymać przycisk (C), a następnie włączyć stacyjkę.
2. Przytrzymać przycisk (C) przez następne 5 sekund (co najmniej), aż dioda na przycisku zacznie migać.
3. Zwolnić przycisk i nacisnąć go ponownie w ciągu 5 sekund, aby wejść do trybu programowania.
4. Aktualny tryb programowania tłumienia ładowacza czołowego jest pokazywany w następujący sposób:

   Dioda wyłączona przez cały czas==> tłumienie ładowacza czołowego nieaktywne

   Dioda włączona przez cały czas==> tłumienie ładowacza czołowego aktywne

5. Nacisnąć przycisk (C), aby uaktywnić lub deaktywować tłumienie ładowacza czołowego.
6. Aby wyjść z trybu programowania i zapamiętać ustawienie, nacisnąć dowolny przycisk na dźwigni wielofunkcyjnej lub wyłączyć stacyjkę.
