Narzędzia ładowacza czołowego - wsporniki ładowacza czołowego dla ładowaczy H310 i H340

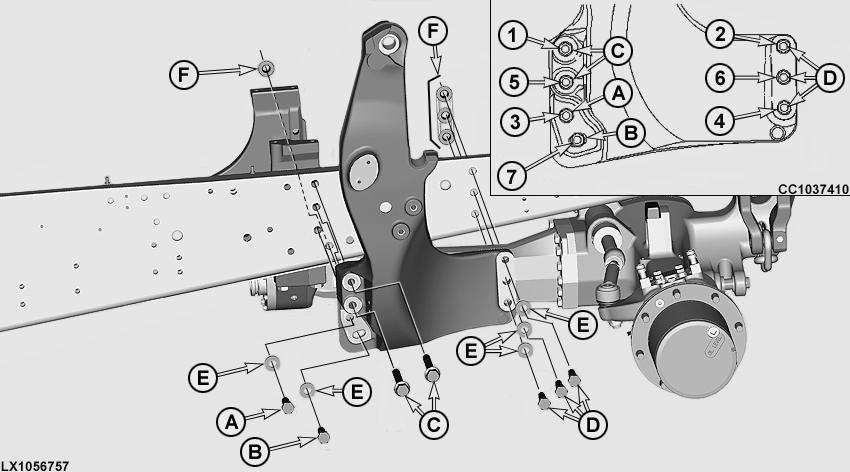

LX1056757-UN-09OCT12

Elementy mocujące używane do wsporników ładowacza czołowego John Deere
Pozycja	Opis	Wymiar	Norma	Identyfikator gwintu	Długość	Identyfikacja / klasa
A (1 szt.)	Śruba	30 mm	ISO4017	M20 x 2.5	60 mm (2.4 in.)	10.9
B (1 szt.)	Śruba	30 mm	ISO4017	M20 x 2.5	60 mm (2.4 in.)	10.9
C (2 szt.)	Śruba z kołnierzem	27 mm	JDS121	M20 x 2.5	160 mm (6.3 in.)	10.9
D (3 szt.)	Śruba	30 mm	ISO4017	M20 x 2.5	70 mm (2.8 in.)	10.9
E (5 szt.)	Podkładka	—	JDS130	—	21,4 x 42 x 5	—
E (4 szt.)	Nakrętka sześciokątna z kołnierzem	30 mm	ISO4161	M20 x 2.5	—	10

Wsporniki ładowacza czołowego są rozmieszczone w następujący sposób. Śruby (A) i (C) należy dokręcić momentem 580 N•m (428 lb-ft). Śruby (B) i (D) należy dokręcić momentem 620 N•m (457 lb-ft). Podczas dokręcania przestrzegać podanej kolejności dokręcania.

Regularnie sprawdzać moment dokręcenia; patrz sekcja 85, Smarowanie i obsługa okresowa.

WAŻNE: W sprzedaży dostępny jest sprawdzony i zatwierdzony przez John Deere ładowacz czołowy.

Przy montażu wsporników ładowacza czołowego John Deere używać tylko odpowiednich elementów mocujących, jak pokazano na rysunku powyżej.

Postępować zgodnie z instrukcją obsługi i instrukcją montażową ładowacza czołowego.
