Zawory hydrauliki zewnętrznej

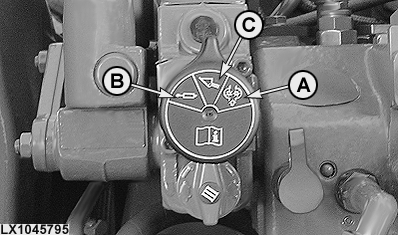

LX1045795-UN-22DEC10

A - Funkcja blokowania 1

B - Funkcja blokowania 2

C - Brak funkcji blokowania

Ciągnik może być wyposażony w zawory hydrauliki zewnętrznej różnego typu:

• Seria 100, seria 200 lub seria 450

Zawory sterujące serii 100 udostępniają funkcje: podnoszenie i opuszczanie plus położenie pływające.

Oprócz tych funkcji, zawory sterujące serii 200 posiadają funkcję blokowania (A), która utrzymuje dźwignię sterującą w położeniu podnoszenia lub opuszczania do chwili jej ręcznego przestawienia.

Zawory sterujące serii 450 mają również dodatkową funkcję blokowania (B), która utrzymuje dźwignię sterującą w położeniu podnoszenia lub opuszczania do chwili, gdy ciśnienie w obwodzie oleju osiągnie nastawioną wartość (np. gdy siłownik hydrauliczny osiągnie swoje końcowe położenie).

Żadna z funkcji blokowania nie jest aktywna w położeniu (C). Dźwignia sterująca powraca w położenie neutralne natychmiast po zwolnieniu.

Gdy przyłączone jest narzędzie (np. siłownik hydrauliczny), przewód ciśnieniowy (np. wysuwanie siłownika) musi być podłączony do dolnego gniazda. W przypadku zaworów hydrauliki zewnętrznej serii 200, zawór chroni przed szybką utratą ciśnienia na skutek przecieku (np. cofanie siłownika), gdy silnik zostanie wyłączony. W przypadku zaworów hydrauliki zewnętrznej serii 450, prawdopodobieństwo przecieku jest w dalszym stopniu zmniejszone. Zawory hydrauliki zewnętrznej serii 100 NIE są wyposażone w taki zawór.
