Ustawienia błotników

LX1053703-UN-29MAY12

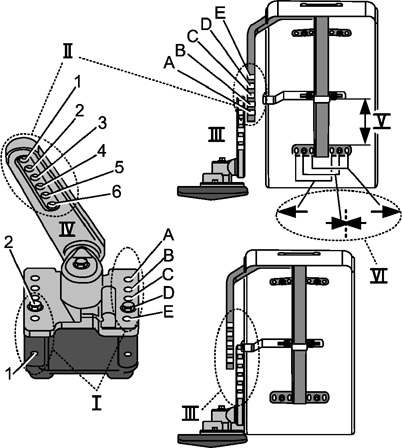

Położenie błotników (ZEW) — wspornik na zewnątrz podstawy

LX1053704-UN-29MAY12

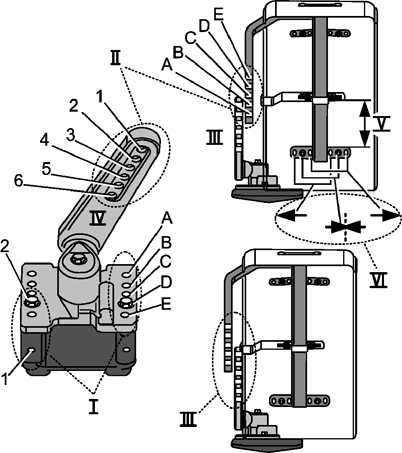

Położenie błotników (WEW) — wspornik od wewnątrz podstawy

Położenia montażu błotników
l	Wspornik na zewnątrz podstawy - (ZEW)		l	Wspornik od wewnątrz podstawy - (WEW)
II	Wysokość ustawienia błotnika na odlewanym ramieniu		II	Wysokość ustawienia błotnika na odlewanym ramieniu
III	Błotnik do odlewanego ramienia - do środka (ŚRODEK)		III	Błotnik do odlewanego ramienia - do koła (OPONA)
IV	Odlewane ramię do wspornika - (GÓRA/DÓŁ) WAŻNE: Odlewane ramię musi być zawsze skierowane do tyłu.		IV	Odlewane ramię do wspornika - (GÓRA/DÓŁ) WAŻNE: Odlewane ramię musi być zawsze skierowane do tyłu.
V	Promieniowe ustawienie błotnika [mm]		V	Promieniowe ustawienie błotnika [mm]
VI	Błotnik na wsporniku - od wewnątrz/w środku/na zewnątrz (WEW/ŚRODEK/ZEW)		VI	Błotnik na wsporniku - od wewnątrz/w środku/na zewnątrz (WEW/ŚRODEK/ZEW)

Przed regulacją błotników, korzystać z rysunków uwzględniając podane rozmiary opon i rozstawy kół.

Ustawić błotniki w zalecanym położeniu; zapobiegnie to uszkodzeniu błotników w wyniku kontaktu z kołem lub maską.

WAŻNE: Wymienione poniżej położenia to jedynie zalecenia. W zależności od rozmiaru opon, rozmiaru błotników i położenia ograniczników skrętu, może być konieczne przesunięcie błotników w położenia inne, niż wymienione poniżej.

WAŻNE: Ze względu na różnice w rozmiarach opon, wymienione ustawienia są wartościami przybliżonymi. Błotniki są wyregulowane prawidłowo, jeśli zachowany jest prześwit 20 mm (0.79 in.) w stosunku do opon i maski, gdy oś jest w położeniu maksymalnego wychylenia. Patrz również Regulacja błotników stałych i Regulacja błotników obrotowych.

Rozmiar opon	Rozstaw kół [mm]	Możliwe położenia montażu błotnika
		l	II	III	IV	V [mm]	VI
280/85R24	1526	A-1-ZEW	D5-E3	OPONA	GÓRA	180	DO WEWNĄTRZ
	1618	B-1-ZEW	D5-E3	OPONA	GÓRA	180	DO WEWNĄTRZ
	1722 *	A-2-ZEW	D5-E3	OPONA	GÓRA	200	DO WEWNĄTRZ
	1814	B-2-ZEW	D5-E3	OPONA	GÓRA	200	DO WEWNĄTRZ
	1926	E-2-ZEW	D5-E3	OPONA	GÓRA	220	DO WEWNĄTRZ
	2018	E-2-ZEW	D5-E3	OPONA	GÓRA	220	DO WEWNĄTRZ
11.2R24	1526	C-2-WEW	D5-E3	ŚRODEK	GÓRA	180	DO WEWNĄTRZ
	1618	B-1-ZEW	D5-E3	OPONA	GÓRA	180	DO WEWNĄTRZ
	1722 *	D-1-ZEW	D5-E3	OPONA	GÓRA	200	DO WEWNĄTRZ
	1814	B-2-ZEW	D5-E3	OPONA	GÓRA	200	DO WEWNĄTRZ
	1926	D-2-ZEW	D5-E3	OPONA	GÓRA	220	DO WEWNĄTRZ
	2018	E-2-ZEW	D5-E3	OPONA	GÓRA	220	DO WEWNĄTRZ
360/70R24	1525	D-2-WEW	D5-E3	ŚRODEK	GÓRA	180	DO WEWNĄTRZ
	1617	A-1-ZEW	D5-E3	OPONA	GÓRA	180	DO WEWNĄTRZ
	1721	C-1-ZEW	D5-E3	OPONA	GÓRA	200	DO WEWNĄTRZ
	1813 *	A-2-ZEW	D5-E3	OPONA	GÓRA	200	DO WEWNĄTRZ
	1925	C-2-ZEW	D5-E3	OPONA	GÓRA	200	DO WEWNĄTRZ
	2017	E-2-ZEW	D5-E3	OPONA	GÓRA	220	DO WEWNĄTRZ
12.4R24	1525	C-2-WEW	D5-E3	ŚRODEK	GÓRA	180	DO WEWNĄTRZ
	1617	B-1-ZEW	D5-E3	OPONA	GÓRA	180	DO WEWNĄTRZ
	1721 *	D-1-ZEW	D5-E3	OPONA	GÓRA	200	DO WEWNĄTRZ
	1813	A-2-ZEW	D5-E3	OPONA	GÓRA	200	DO WEWNĄTRZ
	1925	D-2-ZEW	D5-E3	OPONA	GÓRA	220	DO WEWNĄTRZ
	2017	E-2-ZEW	D5-E3	OPONA	GÓRA	220	DO WEWNĄTRZ
320/85R24	1525	C-2-WEW	D5-E3	ŚRODEK	GÓRA	180	DO WEWNĄTRZ
	1617	B-1-ZEW	D5-E3	OPONA	GÓRA	180	DO WEWNĄTRZ
	1721 *	D-1-ZEW	D5-E3	OPONA	GÓRA	200	DO WEWNĄTRZ
	1813	B-2-ZEW	D5-E3	OPONA	GÓRA	200	DO WEWNĄTRZ
	1925	D-2-ZEW	D5-E3	OPONA	GÓRA	220	DO WEWNĄTRZ
	2017	E-2-ZEW	D5-E3	OPONA	GÓRA	220	DO WEWNĄTRZ
420/65R24	1617	D-2-WEW	D5-E3	ŚRODEK	GÓRA	180	ŚRODEK
	1721	B-1-ZEW	D5-E3	OPONA	GÓRA	180	ŚRODEK
	1813 *	D-1-ZEW	D5-E3	OPONA	GÓRA	200	ŚRODEK
	1925	B-2-ZEW	D5-E3	OPONA	GÓRA	200	ŚRODEK
	2017	D-2-ZEW	D5-E3	OPONA	GÓRA	220	ŚRODEK
440/65R24	1616	D-2-WEW	D4-E2	ŚRODEK	DÓŁ	250	NA ZEWNĄTRZ
	1720	B-2-WEW	D4-E2	ŚRODEK	DÓŁ	250	NA ZEWNĄTRZ
	1812 *	C-1-ZEW	D4-E2	OPONA	GÓRA	180	NA ZEWNĄTRZ
	1924	A-2-ZEW	D4-E2	OPONA	GÓRA	180	NA ZEWNĄTRZ
	2016	C-2-ZEW	D4-E2	OPONA	GÓRA	180	NA ZEWNĄTRZ
280/85R28	1524	A-1-ZEW	D4-E2	OPONA	DÓŁ	250	DO WEWNĄTRZ
	1616	B-1-ZEW	D4-E2	OPONA	DÓŁ	250	DO WEWNĄTRZ
	1720	A-2-ZEW	D4-E2	OPONA	GÓRA	180	DO WEWNĄTRZ
	1812 *	B-2-ZEW	D4-E2	OPONA	GÓRA	200	DO WEWNĄTRZ
	1924	E-2-ZEW	D4-E2	OPONA	GÓRA	200	DO WEWNĄTRZ
	2016	E-2-ZEW	D4-E2	OPONA	GÓRA	200	DO WEWNĄTRZ
340/85R24	1524	D-2-WEW	D4-E2	ŚRODEK	DÓŁ	250	DO WEWNĄTRZ
	1616	B-2-WEW	D4-E2	ŚRODEK	DÓŁ	250	DO WEWNĄTRZ
	1720	C-1-ZEW	D4-E2	OPONA	DÓŁ	250	DO WEWNĄTRZ
	1812 *	A-2-ZEW	D4-E2	OPONA	GÓRA	180	DO WEWNĄTRZ
	1924	C-2-ZEW	D4-E2	OPONA	GÓRA	180	DO WEWNĄTRZ
	2016	E-2-ZEW	D4-E2	OPONA	GÓRA	200	DO WEWNĄTRZ
380/70R24	1524	E-2-WEW	D4-E2	ŚRODEK	DÓŁ	250	ŚRODEK
	1616	C-2-WEW	D4-E2	ŚRODEK	DÓŁ	250250	ŚRODEK
	1720	B-1-ZEW	D4-E2	OPONA	DÓŁ	250	ŚRODEK
	1812 *	D-1-ZEW	D4-E2	OPONA	GÓRA	180	ŚRODEK
	1924	C-2-ZEW	D4-E2	OPONA	GÓRA	180	ŚRODEK
	2016	D-2-ZEW	D4-E2	OPONA	GÓRA	180	ŚRODEK
13.6R24	1524	D-2-WEW	D4-E2	ŚRODEK	DÓŁ	250	DO WEWNĄTRZ
	1616	A-1-ZEW	D4-E2	OPONA	DÓŁ	250	DO WEWNĄTRZ
	1720	C-1-ZEW	D4-E2	OPONA	DÓŁ	250	DO WEWNĄTRZ
	1812 *	A-2-ZEW	D4-E2	OPONA	GÓRA	180	DO WEWNĄTRZ
	1924	C-2-ZEW	D4-E2	OPONA	GÓRA	180	DO WEWNĄTRZ
	2016	E-2-ZEW	D4-E2	OPONA	GÓRA	200	DO WEWNĄTRZ
11.2R28	1524	C-2-WEW	D4-E2	ŚRODEK	DÓŁ	250	DO WEWNĄTRZ
	1616	B-1-ZEW	D4-E2	OPONA	DÓŁ	250	DO WEWNĄTRZ
	1720	D-1-ZEW	D4-E2	OPONA	GÓRA	180	DO WEWNĄTRZ
	1812 *	B-2-ZEW	D4-E2	OPONA	GÓRA	180	DO WEWNĄTRZ
	1924	D-2-ZEW	D4-E2	OPONA	GÓRA	180	DO WEWNĄTRZ
	2016	E-2-ZEW	D4-E2	OPONA	GÓRA	200	DO WEWNĄTRZ
480/65R24	1615	B-1-WEW	D3-E1	OPONA	GÓRA	150	NA ZEWNĄTRZ
	1719	D-2-WEW	D3-E1	OPONA	GÓRA	150	NA ZEWNĄTRZ
	1811 *	B-2-WEW	D3-E1	OPONA	DÓŁ	250	NA ZEWNĄTRZ
	1923	D-1-ZEW	D3-E1	OPONA	GÓRA	150	NA ZEWNĄTRZ
	2015	B-2-ZEW	D3-E1	OPONA	GÓRA	150	NA ZEWNĄTRZ
420/70R24	1615	E-2-WEW	C4-D2	OPONA	GÓRA	120	ŚRODEK
	1719	B-1-ZEW	C4-D2	OPONA	GÓRA	120	ŚRODEK
	1811 *	A-2-WEW	D3-E1	OPONA	DÓŁ	250	ŚRODEK
	1923	B-2-ZEW	C4-D2	OPONA	GÓRA	150	ŚRODEK
	2015	D-2-ZEW	C4-D2	OPONA	GÓRA	150	ŚRODEK
12.4R28	1523	E-2-WEW	C4-D2	OPONA	GÓRA	120	DO WEWNĄTRZ
	1615	B-1-ZEW	C4-D2	OPONA	GÓRA	120	DO WEWNĄTRZ
	1719	D-1-ZEW	C4-D2	OPONA	GÓRA	120	DO WEWNĄTRZ
	1811 *	A-2-ZEW	C4-D2	OPONA	GÓRA	150	DO WEWNĄTRZ
	1923	D-2-ZEW	C4-D2	OPONA	GÓRA	150	DO WEWNĄTRZ
	2015	E-2-ZEW	C4-D2	OPONA	GÓRA	150	DO WEWNĄTRZ
14.9R24	1523	B-1-WEW	C4-D2	OPONA	GÓRA	120	ŚRODEK
	1615	D-2-WEW	C4-D2	OPONA	GÓRA	120	ŚRODEK
	1719	B-2-WEW	C4-D2	OPONA	GÓRA	120	ŚRODEK
	1811 *	D-1-ZEW	C4-D2	OPONA	GÓRA	120	ŚRODEK
	1923	B-2-ZEW	C4-D2	OPONA	GÓRA	150	ŚRODEK
	2015	D-2-ZEW	C4-D2	OPONA	GÓRA	150	ŚRODEK
400/80R24	1523	B-1-WEW	C4-D2	OPONA	GÓRA	120	ŚRODEK
	1615	E-2-WEW	C4-D2	OPONA	GÓRA	120	ŚRODEK
	1719	B-1-ZEW	C4-D2	OPONA	GÓRA	120	ŚRODEK
	1811 *	D-1-ZEW	D3-E1	OPONA	DÓŁ	250	ŚRODEK
	1923	B-2-ZEW	C4-D2	OPONA	GÓRA	150	ŚRODEK
	2015	D-2-ZEW	C4-D2	OPONA	GÓRA	150	ŚRODEK
320/85R28	1523	E-2-WEW	C4-D2	OPONA	GÓRA	120	DO WEWNĄTRZ
	1615	B-1-ZEW	C4-D2	TIRE	GÓRA	120	DO WEWNĄTRZ
	1719	D-1-ZEW	C4-D2	OPONA	GÓRA	120	DO WEWNĄTRZ
	1811 *	B-2-ZEW	D3-E1	OPONA	DÓŁ	250	DO WEWNĄTRZ
	1923	D-2-ZEW	C4-D2	OPONA	GÓRA	150	DO WEWNĄTRZ
	2015	E-2-ZEW	C4-D2	OPONA	GÓRA	150	DO WEWNĄTRZ
380/85R24	1523	B-1-WEW	C4-D2	OPONA	GÓRA	120	ŚRODEK
	1615	D-2-WEW	C4-D2	TIRE	GÓRA	120	ŚRODEK
	1719	B-2-WEW	C4-D2	OPONA	GÓRA	120	ŚRODEK
	1811 *	D-1-ZEW	D3-E1	OPONA	DÓŁ	250	ŚRODEK
	1923	C-2-ZEW	C4-D2	OPONA	GÓRA	150	ŚRODEK
	2015	D-2-ZEW	C4-D2	OPONA	GÓRA	150	ŚRODEK
340/85R28	1614	C-2-WEW	C3-D1	OPONA	GÓRA	100	DO WEWNĄTRZ
	1718	A-2-WEW	C3-D1	OPONA	GÓRA	100	DO WEWNĄTRZ
	1810 *	A-2-ZEW	C3-D1	OPONA	GÓRA	120	DO WEWNĄTRZ
	1922	C-2-ZEW	C3-D1	OPONA	GÓRA	120	DO WEWNĄTRZ
	2014	E-2-ZEW	C3-D1	OPONA	GÓRA	120	DO WEWNĄTRZ
380/70R28	1614	D-2-WEW	C3-D1	OPONA	GÓRA	100	ŚRODEK
	1718	B-2-WEW	C3-D1	OPONA	GÓRA	100	ŚRODEK
	1810 *	D-1-ZEW	C3-D1	OPONA	GÓRA	120	ŚRODEK
	1922	C-2-ZEW	C3-D1	OPONA	GÓRA	120	ŚRODEK
	2014	D-2-ZEW	C3-D1	OPONA	GÓRA	120	ŚRODEK
13.6R28	1614	A-1-ZEW	C3-D1	OPONA	GÓRA	100	DO WEWNĄTRZ
	1718	C-1-ZEW	C3-D1	OPONA	GÓRA	100	DO WEWNĄTRZ
	1810 *	A-2-ZEW	C3-D1	OPONA	GÓRA	100	DO WEWNĄTRZ
	1922	C-2-ZEW	C3-D1	OPONA	GÓRA	120	DO WEWNĄTRZ
	2014	E-2-ZEW	C3-D1	OPONA	GÓRA	120	DO WEWNĄTRZ
540/65R24	1718	B-1-WEW	C4-D2	OPONA	GÓRA	150	ŚRODEK
	1810 *	A-1-ZEW	C4-D2	OPONA	GÓRA	150	ŚRODEK
	1922	C-1-ZEW	C4-D2	OPONA	GÓRA	150	ŚRODEK
	2014	A-2-ZEW	C4-D2	OPONA	GÓRA	150	ŚRODEK
440/80R24	1614	E-2-WEW	C3-D1	OPONA	GÓRA	100	NA ZEWNĄTRZ
	1718	C-2-WEW	C3-D1	OPONA	GÓRA	100	NA ZEWNĄTRZ
	1810 *	A-2-WEW	C3-D1	OPONA	GÓRA	120	NA ZEWNĄTRZ
	1922	A-2-ZEW	C3-D1	OPONA	GÓRA	100	NA ZEWNĄTRZ
	2014	C-2-ZEW	C3-D1	OPONA	GÓRA	120	NA ZEWNĄTRZ
480/70R24	1718	D-2-WEW	C3-D1	OPONA	GÓRA	100	NA ZEWNĄTRZ
	1810 *	B-2-WEW	C3-D1	OPONA	GÓRA	100	NA ZEWNĄTRZ
	1922	D-1-ZEW	C3-D1	OPONA	GÓRA	100	NA ZEWNĄTRZ
	2014	B-2-ZEW	C3-D1	OPONA	GÓRA	120	NA ZEWNĄTRZ
16.9R24	1718	C-2-WEW	C3-D1	OPONA	GÓRA	100	NA ZEWNĄTRZ
	1810 *	A-2-WEW	C3-D1	OPONA	GÓRA	100	NA ZEWNĄTRZ
	1922	A-2-ZEW	C3-D1	OPONA	GÓRA	100	NA ZEWNĄTRZ
	2014	C-2-ZEW	C3-D1	OPONA	GÓRA	120	NA ZEWNĄTRZ
420/85R24	1718	B-1-ZEW	C3-D1	OPONA	GÓRA	100	NA ZEWNĄTRZ
	1810 *	A-2-WEW	C3-D1	OPONA	GÓRA	120	NA ZEWNĄTRZ
	1922	B-2-ZEW	C3-D1	OPONA	GÓRA	120	NA ZEWNĄTRZ
	2014	D-2-ZEW	C3-D1	OPONA	GÓRA	120	NA ZEWNĄTRZ
VF 520/60R28	1811	C-2-WEW	C4-D2	OPONA	GÓRA	150	ŚRODEK
480/65R28	1717	D-2-WEW	B4-C2	OPONA	GÓRA	80	NA ZEWNĄTRZ
	1809 *	B-2-WEW	B4-C2	OPONA	GÓRA	80	NA ZEWNĄTRZ
	1921	D-1-ZEW	B4-C2	OPONA	GÓRA	80	NA ZEWNĄTRZ
	2013	B-2-ZEW	B4-C2	OPONA	GÓRA	100	NA ZEWNĄTRZ
420/70R28	1613	E-2-WEW	B4-C2	OPONA	GÓRA	60	ŚRODEK
	1717	B-1-ZEW	B4-C2	OPONA	GÓRA	80	ŚRODEK
	1809 *	A-2-WEW	B4-C2	OPONA	GÓRA	80	ŚRODEK
	1921	B-2-ZEW	B4-C2	OPONA	GÓRA	100	ŚRODEK
	2013	D-2-ZEW	B4-C2	OPONA	GÓRA	100	ŚRODEK
400/80R28	1521	B-1-WEW	B4-C2	OPONA	GÓRA	60	ŚRODEK
	1613	E-2-WEW	B4-C2	OPONA	GÓRA	60	ŚRODEK
	1717	B-1-ZEW	B4-C2	OPONA	GÓRA	80	ŚRODEK
	1809 *	D-1-ZEW	B4-C2	OPONA	GÓRA	100	ŚRODEK
	1921	B-2-ZEW	B4-C2	OPONA	GÓRA	100	ŚRODEK
	2013	D-2-ZEW	B4-C2	OPONA	GÓRA	100	ŚRODEK
14.9R28	1521	B-1-WEW	B4-C2	OPONA	GÓRA	60	ŚRODEK
	1613	D-2-WEW	B4-C2	OPONA	GÓRA	80	ŚRODEK
	1717	B-2-WEW	B4-C2	OPONA	GÓRA	80	ŚRODEK
	1809 *	D-1-ZEW	B4-C2	OPONA	GÓRA	80	ŚRODEK
	1921	B-2-ZEW	B4-C2	OPONA	GÓRA	100	ŚRODEK
	2013	D-2-ZEW	B4-C2	OPONA	GÓRA	100	ŚRODEK
380/85R28	1521	B-1-WEW	B4-C2	OPONA	GÓRA	60	ŚRODEK
	1613	D-2-WEW	B4-C2	OPONA	GÓRA	80	ŚRODEK
	1717	B-2-WEW	B4-C2	OPONA	GÓRA	80	ŚRODEK
	1809 *	D-1-ZEW	B4-C2	OPONA	GÓRA	100	ŚRODEK
	1921	C-2-ZEW	B4-C2	OPONA	GÓRA	100	ŚRODEK
	2013	D-2-ZEW	B4-C2	OPONA	GÓRA	100	ŚRODEK
* Ustawienie rozstawu kół przy dostawie. Jest to jedyna szerokość rozstawu umożliwiająca pracę z ładowaczem czołowym.
