Gniazda

LX1056791-UN-25FEB13

LX1056792-UN-25FEB13

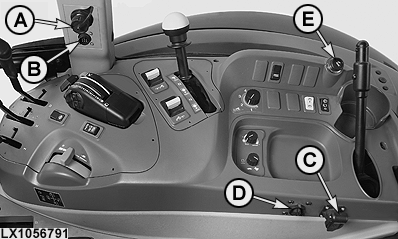

A — Gniazdo wyświetlacza GreenStar™

Wyświetlacz GreenStar™ można podłączyć do gniazda (A).

B — Gniazdo ISOBUS w kabinie

Do gniazda (B) można podłączać monitor narzędzia zgodny ze standardem ISO 11783.

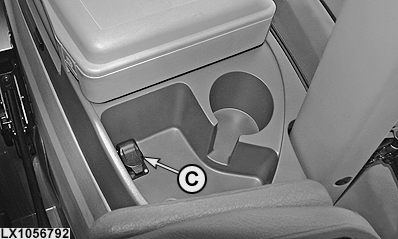

C — 3-stykowe gniazdo zasilające

Styk 15/30 3-stykowego gniazda zasilającego dostarcza prąd stały maks. 25 A. Styk 82 dostarcza prąd stały maks. 5 A. Styk 31 stanowi masę.
Przekręcić kluczyk stacyjki w prawo, aby zasilić styk 82. Styk 15/30 jest zasilany nawet przy wyłączonej stacyjce.

WAŻNE: Podczas używania odbiorników elektrycznych o wysokim poborze prądu i korzystaniu z wielogniazdowych szyn zasilających nie wolno przekroczyć maksymalnego dopuszczalnego obciążenia obwodu zasilającego. Należy pamiętać, że całkowite obciążenie jest sumą wszystkich odbiorników prądu przyłączonych do obwodu pokładowego w danej chwili. Dotyczy to również sytuacji, gdy odbiorniki są podłączone do różnych gniazd obwodu pokładowego.

D — Gniazdo sygnałowe wg standardu ISO 11786

7-stykowe gniazdo sygnałowe (D) jest zabezpieczone bezpiecznikiem 10 A.

Pin	Kolor przewodu	Opis
1	Czerwony	Prędkość jazdy określona przez radar
2	Brązowy	Prędkość kół
3	Pomarańczowy	Prędkość tylnego WOM
4	Żółty	Przełącznik narzędzia
5	—	—
6	Czerwony	Zasilanie, 10 A, maks. 120 W
7	Czarny	Masa

E — Gniazdo zasilające 12 V (maks. 120 W)

Do gniazda zasilającego 12 V lub gniazda zapalniczki można podłączyć odbiornik elektryczny o zapotrzebowaniu maks. 120 W.
