Wielogniazdowa szyna zasilająca (jeśli jest)

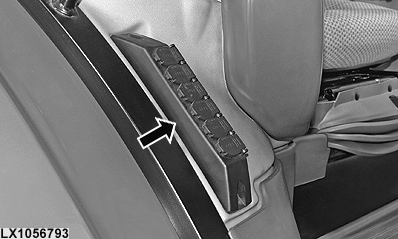

LX1056793-UN-25FEB13

Szyna zasilająca z dodatkowymi gniazdami może być zainstalowana pomiędzy drzwiami i konsolą przełączników. Styk 15/30 3-stykowego gniazda szyny zasilającej dostarcza prąd stały maks. 25 A. Styk 82 dostarcza prąd stały maks. 5 A. Styk 31 stanowi masę.
Przekręcić kluczyk stacyjki w prawo, aby zasilić styk 82. Styk 15/30 jest zasilany nawet przy wyłączonej stacyjce.

WAŻNE: Podczas używania odbiorników elektrycznych o wysokim poborze prądu i korzystaniu z wielogniazdowych szyn zasilających nie wolno przekroczyć maksymalnego dopuszczalnego obciążenia obwodu zasilającego. Należy pamiętać, że całkowite obciążenie jest sumą wszystkich odbiorników prądu przyłączonych do obwodu pokładowego w danej chwili. Dotyczy to również sytuacji, gdy odbiorniki są podłączone do różnych gniazd obwodu pokładowego.
