Przełączanie przekładni PowrQuad™ PLUS

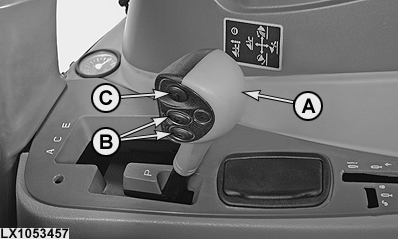

LX1053457-UN-27FEB13

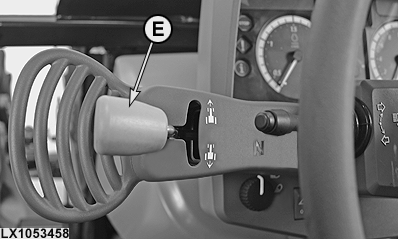

LX1053458-UN-27FEB13

A - Dźwignia przełączania zakresów

B - Przyciski zmiany biegów

C - Przycisk sprzęgła ręcznego

E - Dźwignia rewersera

Biegi zmienia się za pomocą dźwigni przełączania zakresów (A), przycisków zmiany biegów (B) i dźwigni rewersera (E). Sprzęgło ręczne jest obsługiwane przyciskiem (C).
Przed uruchomieniem silnika, ustawić dźwignię rewersera (E) w położeniu neutralnym. Aby ruszyć, najpierw przesunąć dźwignię przełączania zakresów (A) w położenie żądanego zakresu, a następnie dźwignię rewersera w położenie wybranego kierunku jazdy.

UWAGA: Jeśli dźwignia rewersera zostanie uruchomiona przy pracującym silniku i włączonym zakresie, ciągnik ruszy z miejsca.

Aby zmienić zakres, trzeba wcisnąć pedał sprzęgła lub przycisk sprzęgła ręcznego. Do zmiany biegów lub kierunku jazdy nie jest konieczne uruchomienie sprzęgła.
Aby zaparkować ciągnik, przesunąć dźwignię rewersera (E) w położenie neutralne, następnie włączyć blokadę postojową przy dźwigni przełączania zakresów (A).

WAŻNE: Włączać blokadę postojową tylko przy zatrzymanym ciągniku.

WSKAZÓWKA: Jeśli dźwignia przełączania zakresów (A) zostanie przesunięta w położenie postojowe, gdy dźwignia rewersera (E) nie jest w położeniu neutralnym, rozlegnie się alarm dźwiękowy i zapali się niebieska kontrolka INFO. Gdy silnik zostanie wyłączony, dźwignia rewersera pozostaje w wybranym położeniu, ale przekładnia przełącza się w położenie neutralne.

Jeśli dźwignia rewersera nie jest w położeniu neutralnym podczas uruchamiania silnika, rozlegnie się alarm dźwiękowy i na wyświetlaczu cyfrowym pojawi się odpowiedni komunikat, aby ostrzec operatora.

Jeśli dźwignia rewersera zostanie przesunięta poza położenie neutralne przy włączonej blokadzie postojowej, rozlegnie się alarm dźwiękowy i zapali się niebieska kontrolka INFO. Aby ciągnik ruszył, najpierw ustawić dźwignię przełączania zakresów w położeniu zakresu, a następnie przesunąć dźwignię rewersera z położenia neutralnego w położenie żądane.

Sprzęgło ręczne

Nacisnąć przycisk (C), sprzęgło zostanie rozłączone. Można wybierać zakresy lub zatrzymać ciągnik. Zwolnić przycisk (C), sprzęgło załączy się w sposób modulowany. Poniższa informacja odnosi się do ciągników wyposażonych w przełącznik siedziska (przełącznik obecności operatora):
Jeśli w ciągu ostatnich 3 sekund przed zwolnieniem przycisku siedzisko nie było obciążone i nie został uruchomiony pedał sprzęgła lub pedał hamulca, ciągnik nie będzie się poruszał, nawet jeśli dźwignia rewersera jest położeniu jazdy do przodu lub do tyłu. Na wyświetlaczu cyfrowym pojawi się komunikat. Aby ciągnik ruszył, ustawić dźwignię rewersera w położeniu neutralnym, a następnie przesunąć ją z powrotem w położenie wybranego kierunku.

WSKAZÓWKA: Sprzęgło ręczne nie nadaje się do wolnego podjeżdżania (pełzania) do narzędzia.

Sprzęgło ręczne można uaktywniać i deaktywować w adresie PTQ167. Patrz Dostosowanie do wymagań własnych w Obsługa i wchodzenie do adresów diagnostycznych przy użyciu wyświetlacza cyfrowego (poziom użytkownika), sekcja Kody diagnostyczne i dostosowanie do wymagań własnych.

Optymalny sposób zmiany biegów dla jazdy pod obciążeniem (transport) przy nieaktywnym dopasowaniu prędkości:

1. Wybrać zakres odpowiedni do ruszenia z miejsca pod obciążeniem.
2. Włączyć pierwszy bieg.
3. Jadąc zmieniać zakresy, aż do uzyskania najwyższego zakresu.
4. Przełączać w górę biegi.

Optymalny sposób zmiany biegów dla jazdy pod obciążeniem (transport) przy aktywnym dopasowaniu prędkości:

1. Wybrać zakres odpowiedni do ruszenia z miejsca pod obciążeniem.
2. Włączyć pierwszy bieg.
3. Jadąc przełączać w górę biegi, aż do uzyskania najwyższego biegu.
4. Wybrać następny zakres; funkcja dopasowania prędkości automatycznie wybierze bieg odpowiadający prędkości jazdy.
5. Przełączać w górę biegi i zmieniać zakresy, aż do uzyskania żądanej prędkości jazdy.

Praca w niskich temperaturach

Niska temperatura oleju (0 °C, 32 °F) może wpływać na działanie dźwigni rewersera. W temperaturach poniżej -10 °C (14 °F) zmiana kierunku ruchu może wymagać dłuższego czasu. Poniżej +5 °C (41 °F) automatyczne dopasowywanie prędkości silnika zostaje wyłączone.

W pewnych okolicznościach, do ruszenia ciągnika może być potrzebne kilkakrotne przestawianie dźwigni rewersera. Po rozgrzaniu oleju, działanie układu powraca normy.

Tryb awaryjny Come-home

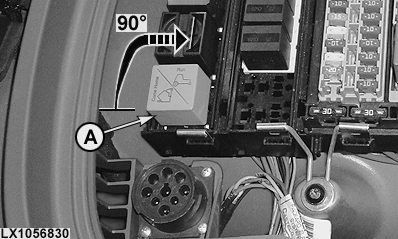

LX1056830-UN-28FEB13

W tym celu należy zatrzymać silnik, odłączyć złącze K01/04 (A) (skrzynka przekaźników) i zainstalować je ponownie obracając o 90° w stosunku do położenia oryginalnego. Słowa Come Home muszą być skierowane do bocznego okna.

WSKAZÓWKA: W trybie awaryjnym prędkość silnika jest ograniczona do 1500 obr/min i dostępny jest tylko pierwszy bieg w każdym zakresie. Sprzęgło ręczne NIE jest dostępne.

Ograniczenia w przypadku braku sygnału prędkości

Jeśli zespół sterujący "zauważy" brak sygnału prędkości, w każdym zakresie dostępne będą tylko trzy pierwsze biegi.
