Sterowanie podnośnikiem

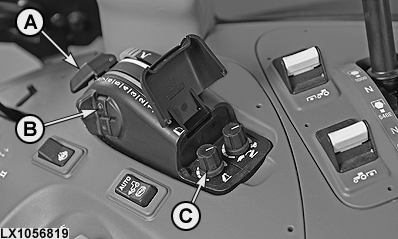

LX1056819-UN-28FEB13

A - Sterowanie głębokością

B - Przełącznik podnoszenia/opuszczania

C - Sterowanie granicą wysokości

Podnośnik jest obsługiwany za pomocą sterowania głębokością (A) i przełącznika podnoszenia/opuszczania (B). Sterowanie granicą wysokości (C) umożliwia ograniczenie wysokości podnoszenia.

Aby przygotować podnośnik do pracy, należy uruchomić silnik i albo:

• przestawić sterowanie podnośnikiem (A) w położenie odpowiadające położeniu cięgieł dolnych,
• przestawić element sterowniczy (A) w jedno z końcowych położeń, albo
• uruchomić przełącznik podnoszenia/opuszczania (B).

Pociągnąć dźwignię (A) w kierunku "0", aby podnieść narzędzie
Popchnąć dźwignię (A) w kierunku "9", aby opuścić narzędzie

Narzędzie może być podnoszone i opuszczane niezależnie od sterowania (A) za pomocą przełącznika podnoszenia/opuszczania (B). Stanowi to pomoc na przykład przy nawrotach na końcach pola. Wciśnięcie górnej części przełącznika (B) powoduje podniesienie narzędzia na wysokość określoną przez nastawienie ogranicznika wysokości podnoszenia (C). Po wciśnięciu dolnej części przełącznika (B) narzędzie zostaje opuszczone do położenia określonego ustawieniem sterowania (A).

Aby szybko osiągnąć głębokość roboczą w utwardzonej glebie na uwrociach (szybkie opuszczanie) należy przytrzymać wciśnięty przełącznik (B). Dopóki przełącznik (B) jest wciśnięty, nastawiona siła uciągu nie jest aktywna (funkcja pomijania). Po zwolnieniu przełącznika (B) narzędzie powróci do poprzednich ustawień.

Ta funkcja szybkiego opuszczania będzie działać tylko wtedy, gdy:

• narzędzie zostało podniesione przełącznikiem (B)
• narzędzie jest opuszczane w sposób ciągły z położenia podniesionego za pomocą przełącznika (B)

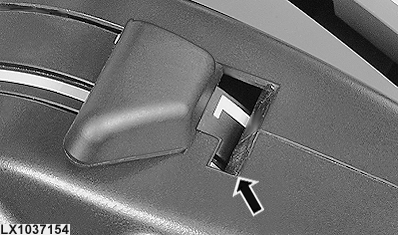

LX1037154-UN-28SEP05

Blokada podnośnika włączona

UWAGA: Zawsze włączać blokadę podnośnika przed jazdą ciągnikiem!

Pociągnąć element sterowniczy do oporu (poza 0) - podnośnik zostanie zablokowany.
