Montaż obciążników przednich

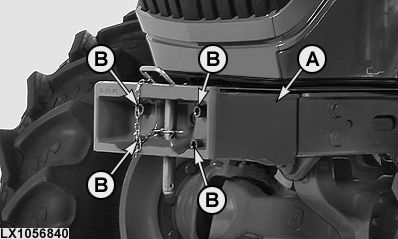

LX1056840-UN-01MAR13

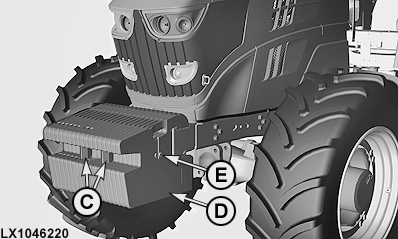

LX1046220-UN-22JUN11

A - Obciążnik podstawowy

B - Śruby mocujące

C - Szczęka

D - Dodatkowe obciążniki

E - Śruby

Można zamontować jeden obciążnik podstawowy (A) i do 18-u dodatkowych obciążników (D).

WAŻNE: Dokręcić śruby mocujące (B) na obciążniku podstawowym (A) momentem 600 N˙m (440 lb-ft) i śruby (E) dodatkowych obciążników (D) momentem 230 N˙m (170 lb-ft).

Na ciągniku można zainstalować do 18 dodatkowych obciążników (D).

Każdy dodatkowy obciążnik waży 50 kg (110 lb.). Każde zwiększenie masy o 10 kg (22 lb.) zwiększa obciążenie przedniej osi o ok. 12 kg (26.5 lb.).

WAŻNE: Jeśli zakłada się sześć lub więcej obciążników dodatkowych, trzeba je rozmieścić w formie szczęki (C).

Szczęka zaczepu może być używana do manewrowania i holowania tylko na utwardzonych powierzchniach dróg.
