Dźwignie mechanicznych zaworów hydrauliki zewnętrznej

LX1056843-UN-01MAR13

LX1056708-UN-12JUL12

LX1046218-UN-22JUN11

A - Wsuwanie

B - Wysuwanie

C - Położenie NEUTRALNE

D - Położenie pływające

E - Zawór hydrauliki zewnętrznej I

F - Zawór hydrauliki zewnętrznej II

G - Zawór odcinający

H - Przedni podnośnik

l - Przednie złącze

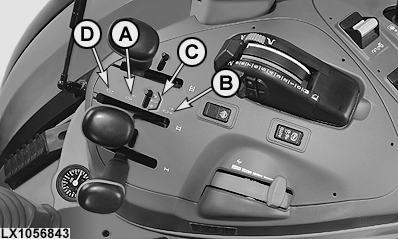

Dźwignia sterująca ma cztery ustawienia.

(A) — W położeniu cofania siłownik sterujący zsuwa się.

(B) — W położeniu wysuwania siłownik sterujący rozsuwa się.

(C) — W położeniu neutralnym siłownik sterujący jest utrzymywany w miejscu.

(D) — W położeniu pływającym (tłok siłownika sterującego porusza się swobodnie w cylindrze) narzędzie zawieszane kopiuje kontur terenu.

WSKAZÓWKA: Gdy używane są dodatkowe zawory zewnętrzne, po odłączeniu każdej funkcji hydraulicznej należy ustawić dźwignię sterującą w położeniu neutralnym.

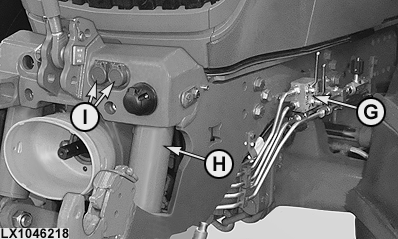

UWAGA: Niebezpieczeństwo wypadku, gdy zamontowany jest przedni podnośnik i przednie złącza!

Należy pamiętać, że zawory hydrauliki zewnętrznej I i II nie mogą być wykorzystane do dwóch zastosowań.

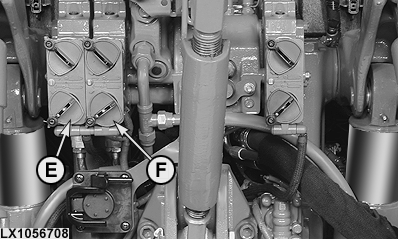

Używanie zaworu hydrauliki zewnętrznej I:

• Gdy używany jest zawór hydrauliki zewnętrznej I (E), upewnić się, że zawór odcinający (G) jest zamknięty.
• Gdy używany jest przedni podnośnik (H), upewnić się, że zawór odcinający jest otwarty i żadne inne narzędzie nie jest podłączone do zaworu hydrauliki zewnętrznej I.

Używanie zaworu hydrauliki zewnętrznej II:

• Gdy używany jest zawór hydrauliki zewnętrznej II (F), upewnić się, że żadne inne narzędzie nie jest podłączone do przednich złączy (I).
• Gdy używane są przednie złącza (I), upewnić się, że żadne inne narzędzie nie jest podłączone do zaworu hydrauliki zewnętrznej II (F).
