Hydrauliczny zaczep do przyczep jednoosiowych (uruchamiany mechanicznie)

LX1056844
LX1056844-UN-01MAR13

LX1045867
LX1045867-UN-15FEB11

LX1045868
LX1045868-UN-15FEB11

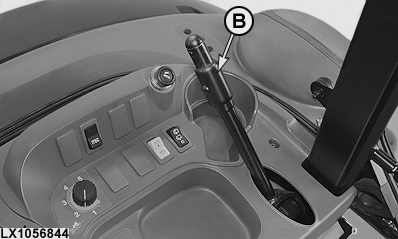

B - Dźwignia zwalniająca

1 - Zaczep w położeniu przyłączania przyczepy

2 - Zaczep w położeniu spoczynkowym

Ten rodzaj zaczepu może być obsługiwany za pomocą elementów sterowniczych podnośnika i jednego zaworu hydrauliki zewnętrznej.

  1. Podnieść cięgła dolne na maksymalną wysokość i całkowicie cofnąć hak zaczepu przy użyciu SCV.

  2. Pociągnąć dźwignię zwalniającą (B) i opuścić cięgła dolne. Przytrzymać dźwignię zwalniającą, aż hak zaczepu przesunie się z położenia spoczynkowego (dźwignia pozostaje w położeniu otwartym).

  3. Wysunąć hak całkowicie przez uruchomienie zaworu hydrauliki zewnętrznej.

  4. Opuścić cięgła dolne/hak zaczepu na wymaganą wysokość.

  5. Podnieść cięgła dolne tak, aby sprząc hak zaczepu z okiem dyszla narzędzia, a następnie całkowicie podnieść zaczep do przyczep jednoosiowych.

  6. Całkowicie cofnąć hak zaczepu za pomocą zaworu hydrauliki zewnętrznej, aż zostanie całkowicie zablokowany (dźwignia B powraca do położenia początkowego).

  7. Opuścić cięgła dolne.

  8. Sprawdzić, czy zaczep został prawidłowo zablokowany. W tym wypadku nie będzie się on opuszczał podczas opuszczania cięgieł dolnych i nie będzie się wysuwał podczas posługiwania się zaworem hydrauliki zewnętrznej.

WAŻNE: Jeśli dźwignia zwalniająca przesuwa się z trudem lub hak nie blokuje się automatycznie (krok 2 lub krok 6 powyżej), zlecić dealerowi John Deere sprawdzenie ustawienia wieszaków lub haka zaczepu do przyczep jednoosiowych.



UWAGA:

LX1045869
LX1045869-UN-15FEB11

Przed ruszeniem upewnić się, że zaczep jest całkowicie uniesiony i zablokowany w płaszczyźnie poziomej i pionowej.

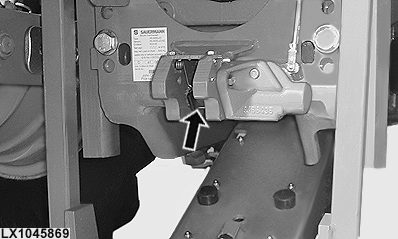

NIGDY nie sięgać do gniazda zaczepu (patrz strzałka), gdy zaczep jest opuszczony. Ryzyko poniesienia obrażeń ciała!

WSKAZÓWKA: Części zaczepu do przyczep jednoosiowych podlegające zużyciu muszą być sprawdzane co 250 godzin (patrz Obsługa / 250 godzin). W razie potrzeby wymienić.

Maksymalne dopuszczalne statyczne pionowe obciążenia oraz masy do holowania są podane w sekcji Specyfikacje.

LX1045870
LX1045870-UN-15FEB11

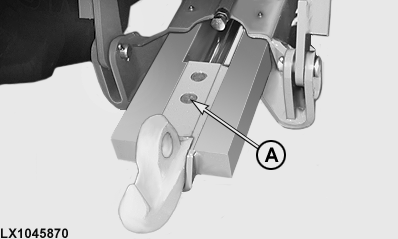

Hak zaczepu do przyczep jednoosiowych może być zastąpiony bez używania jakichkolwiek narzędzi przez zaczep rolniczy. W tym celu wyjąć sworzeń (A).

Część nieużywana może być przechowywana w uchwycie bocznej ramy.
