Wymiana filtrów powietrza kabiny i filtrów powietrza recyrkulacji
Wymiana filtrów powietrza kabiny

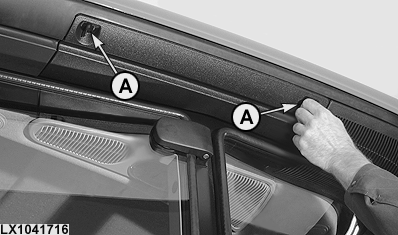

LX1041716-UN-10OCT06

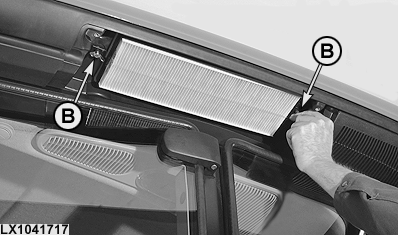

LX1041717-UN-10OCT06

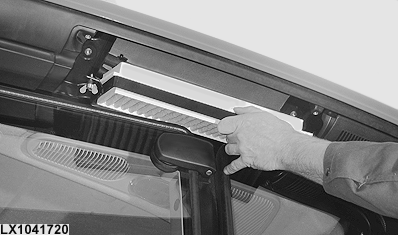

LX1041720-UN-10OCT06
LX1041719-UN-10OCT06
A - Śruby motylkowe
B - Śruby motylkowe
C - Uszczelka
Po obu stronach wyjąć filtry powietrza kabiny i wymienić.Odkręcić śruby motylkowe (A) i zdjąć pokrywę.
Odkręcić śruby motylkowe (B) i wyjąć ramkę montażową i wkład filtra.

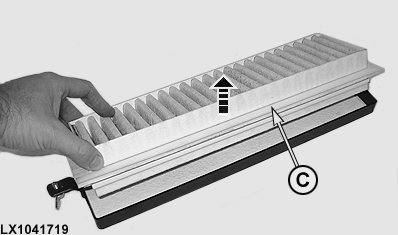

Włożyć nowy wkład filtra w ramkę montażową. Upewnić się, że uszczelka wkładu filtra (C) jest skierowana przeciwnie do ramki montażowej.
Oczyścić otwór w dachu i sprawdzić powierzchnie uszczelnienia.
Zamontować w odwrotnej kolejności.
WSKAZÓWKA: Okres międzyobsługowy to 250 godzin lub przynajmniej raz w roku, jeśli kabina została wyposażona w filtry z węglem aktywnym.
Wymiana filtra powietrza recyrkulacji (dach wewnętrzny)

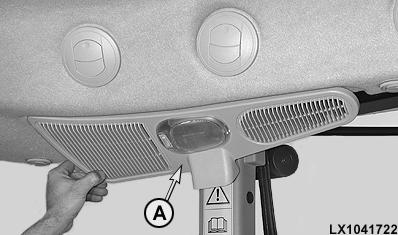

LX1041722-UN-10OCT06

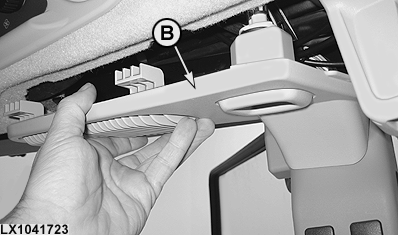

LX1041723-UN-10OCT06

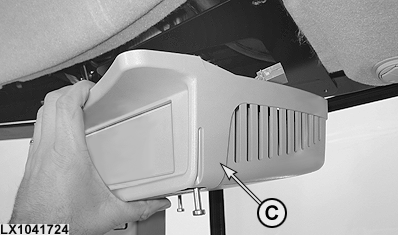

LX1041724-UN-10OCT06
A - Lewa pokrywa
B - Prawa pokrywa
C - Komora
Zdjąć lewą pokrywę (A). Zdjąć prawą pokrywę (B) i komorę radia (C).

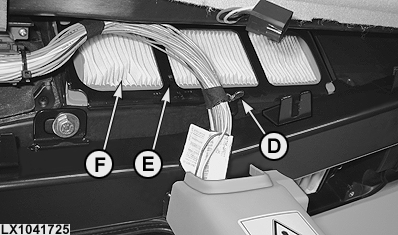

LX1041725-UN-10OCT06

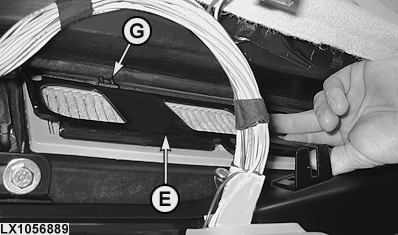

LX1056889-UN-27MAY13
D - Śruba motylkowa
E - Ramka ustalająca
F - Wkład filtra
G - Występy (2 szt.)
Odkręcić śrubę motylkową (D) i zdjąć ramkę ustalającą (E) i wkład filtra (F).Oczyścić otwór w dachu i sprawdzić powierzchnie uszczelnienia. Zainstalować wkład filtra (F) w dachu, odpowiednio go wyrównując tak, aby uszczelka miała prawidłowy kontakt z powierzchniami uszczelnienia.
Wsunąć ramkę ustalającą (E) pod dwa występy (G) i umocować śrubą motylkową.
Zamontować pokrywy i komorę radia.
WSKAZÓWKA: Okres międzyobsługowy to 250 godzin lub przynajmniej raz w roku, jeśli kabina została wyposażona w filtry z węglem aktywnym.
|
