Wymiana oleju przekładniowego/hydraulicznego i filtra

Wymiana filtrów oleju przekładniowego/hydraulicznego w ciągnikach z PowrQuad™ PLUS lub AutoQuad™ PLUS

LX1053382-UN-10FEB12

LX1046191-UN-09JUN11

Filtr oleju hydraulicznego

LX1046193-UN-09JUN11

Filtr oleju przekładniowego

A - Śruba spustowa w obudowie mechanizmu różnicowego

B - Śruba spustowa w sprzęgle napędu kół przednich

C - Filtr oleju hydraulicznego

D - Filtr oleju przekładniowego

1. Włączyć silnik i uruchomić kilka funkcji hydraulicznych tak, aby rozgrzać olej.

2. Ustawić ciągnik poziomo. Opuścić cięgła dolne, ładowacz czołowy, narzędzia przednie lub inne wyposażenie pobierające olej z przekładni.

3. Wyłączyć silnik i wyjąć kluczyk.

4. Włączyć blokadę postojową.

5. Wykręcić śruby spustowe (A) i (B) i spuścić olej do odpowiedniego pojemnika. Pojemności podano w sekcji Specyfikacje.

   Po spuszczeniu oleju, założyć nowe pierścienie uszczelniające na śruby spustowe (A) oraz (B) i dokręcić śruby.

6. Odkręcić filtr oleju hydraulicznego (C) i filtr oleju przekładniowego (D).

7. Pokryć smarem pierścienie uszczelniające nowych filtrów i wkręcić filtry.

   Stosować tylko oryginalne filtry John Deere!

   WAŻNE: Zawsze wymieniać obydwa filtry jednocześnie.

Wymiana oleju przekładniowego/hydraulicznego w ciągnikach z PowrQuad™ PLUS lub AutoQuad™ PLUS

1.

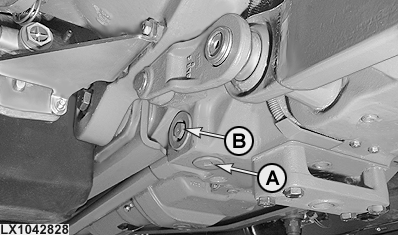

   LX1042828-UN-26FEB07

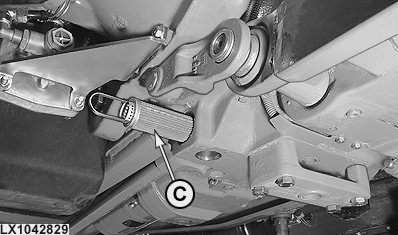

   LX1042829-UN-26FEB07

   Filtr siatkowy wlotu w ciągnikach z PowrQuad™ PLUS lub AutoQuad™ PLUS

   A - Korek spustowy (50 N˙m; 37 lb.-ft.)

   B - Korek gwintowany (50 N˙m; 37 lb.-ft.)

   C - Filtr ssący

   Odkręcić korek gwintowany (B), wyciągnąć filtr siatkowy i umyć w paliwie. Oczyścić miejsce montażu filtra siatkowego wlotu. Ponownie założyć filtr siatkowy wlotu.

---




2. Przed nalaniem świeżego oleju wymienić uszczelki i dokręcić śruby spustowe momentem 50 N˙m (37 lb.-ft.).

3. Wlać olej przekładniowy/hydrauliczny do obudowy przekładni. Pojemności podano w sekcji Specyfikacje.

Sprawdzenie poziomu oleju

Na krótko włączyć silnik i uruchomić kilka funkcji hydraulicznych. Zatrzymać silnik.

Odczekać 10 do 15 minut przed sprawdzeniem poziomu oleju. Musi być pomiędzy znakami na szklanym wskaźniku. Jeżeli nie jest prawidłowy, skorygować poziom oleju.
