Bezpiecznik i przekaźniki przełącznika odcinania akumulatora (BBO)

Informacje ogólne

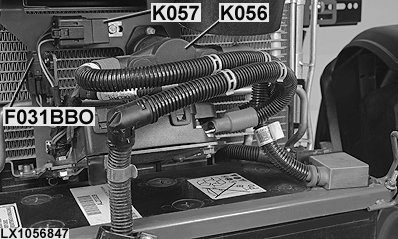

LX1056847-UN-19MAR13

Bezpiecznik i przekaźnik elektrycznego wspomagania rozruchu

WAŻNE: Aby uniknąć uszkodzenia układu elektrycznego, nigdy nie używać bezpiecznika o wyższym amperażu, niż podany w tabeli.

Bezpiecznik i przekaźniki przełącznika odcinania akumulatora, obwód BBO (Battery Break Off), znajdują się z przodu chłodnicy, nad akumulatorem.

Otworzyć maskę.

Sprawdzić bezpiecznik 10 A (F031BBO) lub przekaźniki (K056 i K057) i wymienić w razie potrzeby.

Założyć pokrywę i zamknąć maskę.

Bezpiecznik i przekaźniki

Nr bezpiecznika	Wartość nominalna bezpiecznika (A)	Odbiornik	Nr przekaźnika	Wartość nominalna (A)	Odbiornik
F031BBO	10 A	Bezpiecznik zasilania akumulatora (tylko z przełącznikiem odcinania akumulatora)	K056	maks. 300 A	Przekaźnik odcinania akumulatora
			K057	20/40 A	Przekaźnik przełącznika odcinania akumulatora
