Bezpieczniki i przekaźniki (LCS) i (FRM), informacje ogólne - ciągniki z kabiną

Informacje ogólne

LX1030768-UN-20JAN03

LX1056893-UN-27MAY13

WAŻNE: Aby uniknąć uszkodzenia układu elektrycznego, nigdy nie używać bezpiecznika o wyższym amperażu, niż podany w tabeli.

WAŻNE: W dostarczonym ciągniku niektóre pozycje bezpieczników/przekaźników są puste; muszą pozostać puste, dopóki nie zostaną zainstalowane odpowiednie opcje.

WSKAZÓWKA: W zależności od wyposażenia ciągnika, mogą nie być zainstalowane wszystkie pokazane poniżej bezpieczniki i przekaźniki.

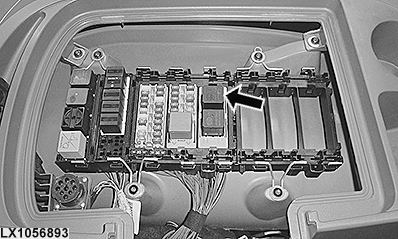

Skrzynka bezpieczników obwodu FRa Me (FRM) znajduje się w obrębie ramki skrzynki bezpieczników i przekaźników (LCS) za siedziskiem operatora, poniżej tylnego okna.

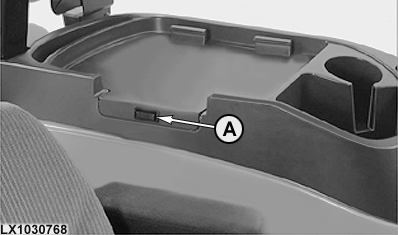

Nacisnąć zatrzaski (A) i zdjąć pokrywę skrzynki bezpieczników i przekaźników (LCS).

Sprawdzić bezpieczniki i przekaźniki i w razie potrzeby wymienić.

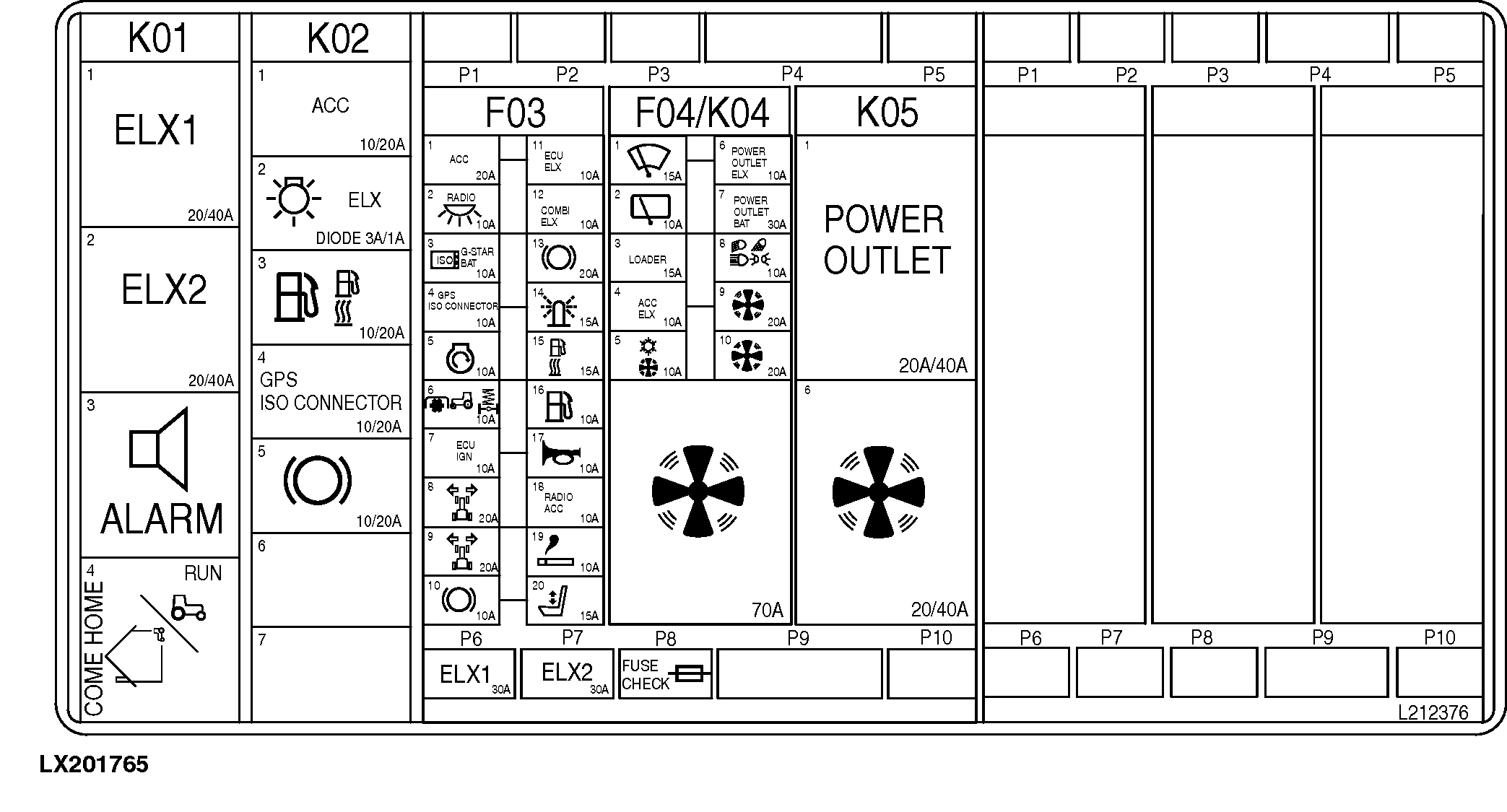

Zestawienie — bezpieczniki i przekaźniki (LCS) i (FRM)

LX201765-UN-29APR13
