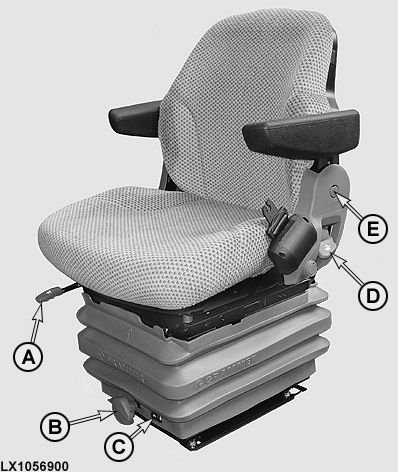

Siedzisko Comfort MSG85

LX1056900-UN-13MAR13

A - Regulacja do przodu/do tyłu

B - Korba do regulacji dostosowującej siedzisko do masy operatora

C - Wskaźnik masy

D - Pochylenie oparcia

E - Regulacja wysokości podłokietnika

WAŻNE: Podczas regulacji siedziska istnieje ryzyko przyciśnięcia. Przedmioty umieszczone w kabinie mogą ograniczać wolną przestrzeń. Upewnić się, że zachowana jest wystarczająca odległość w stosunku do sąsiednich elementów, aby zapobiec kolizji. Przypadkowy kontakt z elementami sterowniczymi może spowodować zadziałanie ciągnika lub narzędzia.

Regulacja wysokości siedziska

Aby ustawić siedzisko wyżej, podnieść je, aż zablokuje się w odpowiednim położeniu (3 położenia blokowane). Aby opuścić siedzisko, podnieść je do ogranicznika, a następnie opuścić do najniższego położenia.

A — Regulacja do przodu/do tyłu

Pociągnąć dźwignię (A) i przesunąć siedzisko w żądane położenie. Pozwolić, aby dźwignia zaskoczyła w odpowiednie położenie.

B — Dostosowanie do masy operatora

Podczas regulacji dostosowania siedziska do masy operatora, musi być ono obciążone. Aby dostosować siedzisko do masy operatora, pozwolić mu osiąść, a następnie wyregulować za pomocą korby (B).

Sprawdzić za pomocą wskaźnika (C).

WSKAZÓWKA: Siedzisko można dostosować do masy pomiędzy 50 i 130 kg (110 i 285 lb).

D — Regulacja pochylenia oparcia

Pociągnąć dźwignię (D) i ustawić oparcie siedziska pod żądanym kątem. Pozwolić, aby dźwignia zaskoczyła w odpowiednie położenie.

E — Regulacja wysokości podłokietników

Zdjąć pokrywę (E) po obu stronach, poluzować nakrętkę sześciokątną i ustawić podłokietnik w żądanym położeniu. Dokręcić nakrętkę sześciokątną i założyć pokrywę (E).
