Siedzisko pneumatyczne Comfort MSG95GL

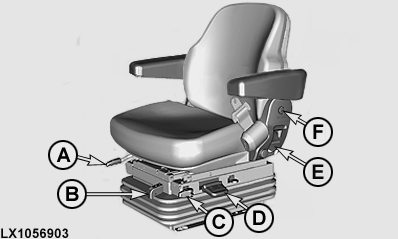

LX1056903-UN-13MAR13

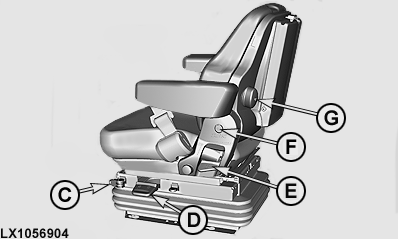

LX1056904-UN-13MAR13

WAŻNE: Podczas regulacji siedziska istnieje ryzyko przyciśnięcia. Przedmioty umieszczone w kabinie mogą ograniczać wolną przestrzeń. Upewnić się, że zachowana jest wystarczająca odległość w stosunku do sąsiednich elementów, aby zapobiec kolizji. Przypadkowy kontakt z elementami sterowniczymi może spowodować zadziałanie ciągnika lub narzędzia.

A — Regulacja do przodu/do tyłu

Pociągnąć dźwignię (A) i przesunąć siedzisko w żądane położenie. Pozwolić, aby dźwignia zaskoczyła w odpowiednie położenie.

B — Wskaźnik masy i wysokości

Zielony znak na skali wskazuje, czy ustawienie masy lub wysokości jest prawidłowe.

C — Regulacja zawieszenia do przodu/do tyłu

• Dźwignia (C) do przodu - zawieszenie nie przesuwa się do przodu/do tyłu
• Dźwignia (C) do tyłu - zawieszenie przesuwa się do przodu/do tyłu

D — Dostosowanie do masy operatora

Podczas regulacji dostosowania siedziska do masy operatora, musi być ono obciążone. Aby wyregulować siedzisko do masy operatora, uruchomić silnik, pozwolić, aby siedzisko osiadło, następnie pociągnąć dźwignię (D) do góry lub nacisnąć w dół, aż na skali wskaźnika (B) pojawi się zielony znak.

WSKAZÓWKA: Siedzisko można dostosować do masy pomiędzy 50 i 130 kg (110 i 285 lb).

D — Regulacja wysokości

Po dostosowaniu siedziska do masy operatora, można dowolnie ustawić wysokość siedziska. Aby wyregulować wysokość, pociągnąć dźwignię (D) do góry do oporu lub popchnąć ją w dół do oporu. Na skali wskaźnika (B) musi pojawić się zielony znak. Jeśli podczas regulacji wysokości zostanie osiągnięta górna lub dolna granica, ustawić wysokość nieco niżej lub wyżej, aby zapewnić minimum ruchu w górę i w dół (zawieszenie).

E — Regulacja pochylenia oparcia

Pociągnąć dźwignię (E) i ustawić opacie siedziska pod żądanym kątem. Pozwolić, aby dźwignia zaskoczyła w odpowiednie położenie.

F — Regulacja wysokości podłokietników

Zdjąć pokrywę (F) po obu stronach, poluzować nakrętkę sześciokątną i ustawić podłokietnik w żądanym położeniu. Dokręcić nakrętkę sześciokątną i założyć pokrywę (F).

G — Regulacja podpory lędźwiowej oparcia

Wyregulować położenie podpory lędźwiowej pokrętłem (G).
