Siedzisko pneumatyczne Comfort MSG95AL

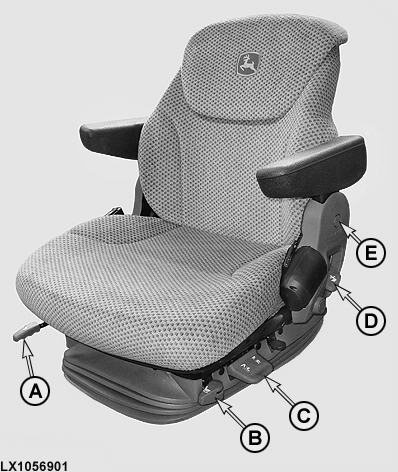

LX1056901-UN-13MAR13

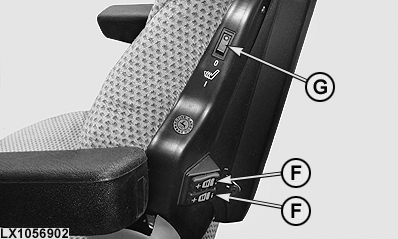

LX1056902-UN-13MAR13

WAŻNE: Podczas regulacji siedziska istnieje ryzyko przyciśnięcia. Przedmioty umieszczone w kabinie mogą ograniczać wolną przestrzeń. Upewnić się, że zachowana jest wystarczająca odległość w stosunku do sąsiednich elementów, aby zapobiec kolizji. Przypadkowy kontakt z elementami sterowniczymi może spowodować zadziałanie ciągnika lub narzędzia.

A — Regulacja do przodu/do tyłu

Pociągnąć dźwignię (A) i przesunąć siedzisko w żądane położenie. Pozwolić, aby dźwignia zaskoczyła w odpowiednie położenie.

B — Regulacja zawieszenia do przodu/do tyłu

• Dźwignia (B) do przodu - zawieszenie nie porusza się do przodu/do tyłu
• Dźwignia (B) do tyłu - zawieszenie porusza się do przodu/do tyłu

C — Dostosowanie do masy operatora

Podczas regulacji dostosowania siedziska do ciężaru operatora, operator musi siedzieć na siedzisku. Uruchomić silnik, poczekać aż siedzisko osiądzie, następnie na krótko pociągnąć dźwignię (C) do góry. Siedzisko dostosuje się automatycznie do masy operatora.

WSKAZÓWKA: Siedzisko można dostosować do masy pomiędzy 50 i 130 kg (110 i 285 lb).

C — Regulacja wysokości

Po dostosowaniu siedziska do ciężaru operatora, można dowolnie ustawić jego wysokość. Aby wyregulować wysokość, pociągnąć dźwignię (C) do góry do oporu lub popchnąć ją w dół. Jeśli podczas regulacji wysokości zostanie osiągnięta górna lub dolna granica, uruchamiana jest regulacja automatyczna, aby zapewnić minimum ruchu w górę i w dół (zawieszenie).

D — Regulacja pochylenia oparcia

Pociągnąć dźwignię (D) i ustawić oparcie siedziska pod żądanym kątem. Pozwolić, aby dźwignia zaskoczyła w odpowiednie położenie.

E — Regulacja wysokości podłokietników

Zdjąć pokrywę (E) po obu stronach, poluzować nakrętkę sześciokątną i ustawić podłokietnik w żądanym położeniu. Dokręcić nakrętkę sześciokątną i założyć pokrywę (E).

F — Regulacja podpory lędźwiowej oparcia

Wyregulować położenie podpory lędźwiowej przy użyciu przełączników wychylnych (F).

G — Nagrzewnica siedziska

Przełącznik (G) służy do włączania i wyłączania nagrzewnicy siedziska.
