Sprawdzenie zbieżności kół

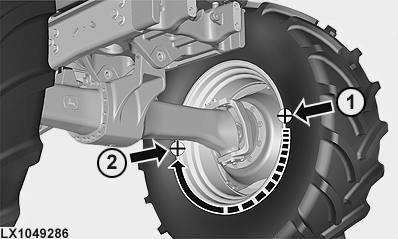

LX1049286-UN-08JUN10

Ciągnik z napędem kół przednich

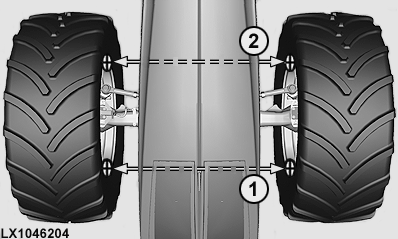

LX1046204-UN-16JUN11

Ciągnik z napędem kół przednich

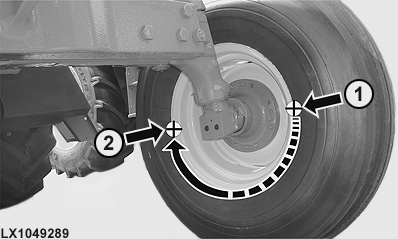

LX1049289-UN-09JUN10

Ciągnik bez napędu kół przednich

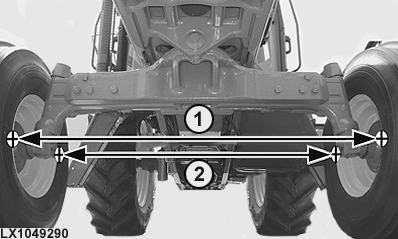

LX1049290-UN-09JUN10

Ciągnik bez napędu kół przednich

1. Upewnić się, że koła są ustawione w położeniu jazdy na wprost, przejeżdżając w linii prostej ok. 15 m (50 ft).

   UWAGA: Silnik powinien być wyłączony podczas wykonywania pomiarów, a ciągnik zabezpieczony przed toczeniem.

2. Najpierw umieścić znaki (+) na wysokości osi z przodu (1) każdego z dwóch przednich kół.

3. Zmierzyć z przodu odległość (1) od krawędzi prawej obręczy do krawędzi lewej obręczy i zanotować wynik pomiaru.

4. Przetoczyć ciągnik do przodu o pół obwodu przedniego koła tak, aby znak (+) znalazł się z tyłu (2).

5. Zmierzyć z tyłu odległość (2) od krawędzi prawej obręczy do krawędzi lewej obręczy i zanotować wynik pomiaru.

Ciągnik z napędem kół przednich: Wymiar (1) z przodu musi zgadzać się z wymiarem (2) z tyłu. Dopuszczalna jest odchyłka ± 1,5 mm (0.06 in.).

Ciągnik bez napędu kół przednich: Wymiar (1) z przodu musi być o 3 do 9 mm (0.12 to 0.35 in.) mniejszy niż wymiar (2) z tyłu.
