Wymiary - ciągniki 6090RC do 6110RC, z osią napędu kół przednich

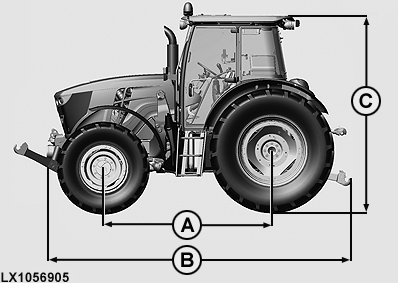

LX1056905-UN-13MAR13

LX1056906-UN-13MAR13

	Kabina bez niskiego profilu
A - Rozstaw osi ..............	2400 mm (94.5 in.)
B - Długość
• od obciążnika podstawowego do cięgła dolnego w położeniu poziomym ..............	4305 mm (169.5 in.)
• od przedniego obciążnika do cięgła dolnego w położeniu poziomym..............	4727 mm (186.1 in.)
C - Wysokość
- maksymalna wysokość całkowita od podłoża do dachu kabiny (bez obrotowego światła sygnalizacyjnego), z oponami tylnymi o SRI:
• SRI 700..............	2631 mm (103.6 in.)
• SRI 725..............	2660 mm (104.7 in.)
• SRI 750..............	2689 mm (105.9 in.)
• SRI 775..............	2719 mm (107.1 in.)
• SRI 800..............	2748 mm (108.2 in.)
• SRI 825 ..............	2777 mm (109.3 in.)
D - Szerokość
• oś przednia - od kołnierza do kołnierza ..............	1680 mm (66.1 in.)
• oś przednia - maksymalny rozstaw kół bez rozszerzenia ..............	2015 mm (79.3 in.)
• oś tylna - od kołnierza do kołnierza ..............	1552 mm (61.1 in.)
• maksymalna szerokość do jazdy po drodze ..............	2550 mm (100.4 in.)
E - Prześwit nad podłożem
- maksymalny prześwit nad podłożem przy osi napędu kół przednich, z oponami przednimi o SRI:
• SRI 550 ..............	425 mm (16.7 in.)
• SRI 575 ..............	450 mm (17.7 in.)
• SRI 600 ..............	475 mm (18.7 in.)
• SRI 625 ..............	500 mm (19.7 in.)
• SRI 650 ..............	525 mm (20.7 in.)
- maksymalny prześwit nad podłożem przy obudowie mechanizmu różnicowego (z zaczepem rolniczym), z oponami tylnymi o SRI:
• SRI 700..............	385 mm (15.2 in.)
• SRI 725..............	410 mm (16.1 in.)
• SRI 750..............	435 mm (17.2 in.)
• SRI 775..............	460 mm (18.1 in.)
• SRI 800..............	485 mm (19.1 in.)
• SRI 825 ..............	510 mm (20.1 in.)

WAŻNE: Prześwit nad podłożem lub wysokość ciągnika zależy od producenta opon, ciśnienia w oponach, obciążników, zaczepów, przyłączonych narzędzi, itp.

Przed wjechaniem w bramę, tunel, na most, itp., trzeba sprawdzić wysokość ciągnika.
