Regulacja zbieżności - regulowana oś przednia bez napędu kół przednich

1.

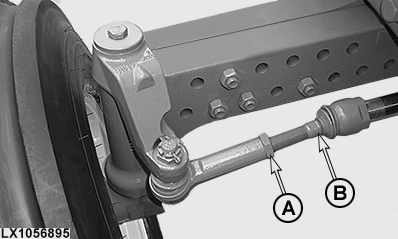

   LX1056895-UN-04JUN13

   A - Nakrętka zabezpieczająca

   B - Drążek

   Ustawić koła przednie do jazdy na wprost, wyłączyć silnik, ustawić przekładnię w położeniu postojowym i wyjąć kluczyk ze stacyjki.

---




2. Poluzować nakrętkę zabezpieczającą (A).

3. WSKAZÓWKA: Wyregulować zbieżność kół na 3 - 9 mm (0.12 - 0.35 in.). Patrz Sprawdzanie zbieżności kół, w tej sekcji.

   Obrócić drążek (B), aby uzyskać żądaną zbieżność lub rozbieżność kół.

   Pozycja	Wielkość pomiarowa	Specyfikacja
   Maksymalna zbieżność lub rozbieżność	Odległość	3—9 mm (0.12 - 0.35 in.)

4. Dokręcić nakrętkę zabezpieczającą (A) momentem 250 N˙m (185 lb.-ft.). Mocno przytrzymać drążek kierowniczy podczas dokręcania nakrętki zabezpieczającej.
