Regulowana oś przednia bez napędu kół przednich - regulacja szerokości rozstawu

Regulacja belki osi

1.

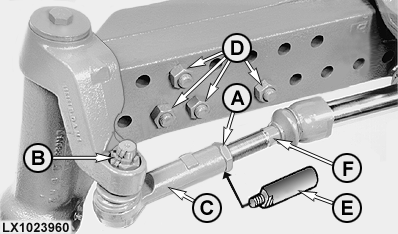

   LX1023960-UN-30NOV99

   A - Nakrętka zabezpieczająca

   B - Nakrętka koronowa

   C - Ramię przegubu

   D - Śruby belki zwrotnicy

   E - Przedłużenie drążka kierowniczego

   F - Drążek kierowniczy

   Podnieść przód ciągnika i podeprzeć go w BEZPIECZNY SPOSÓB pod środkową częścią osi.

   WAŻNE: W zależności od szerokości rozstawu, należy wydłużyć lub skrócić drążki kierownicze po obu stronach osi. Patrz Używanie przedłużeń drążków kierowniczych.

---




2. Poluzować nakrętkę zabezpieczającą (A). Jednocześnie przytrzymać drążek kierowniczy (F) tak, aby nie mógł się poruszyć.

3. Wyjąć zawleczkę i odkręcić nakrętkę koronową (B).

4. Przy użyciu miedzianego lub plastikowego młotka wybyć koniec drążka kierowniczego. Użyć ściągacza z przegubem kulowym, jeśli jest dostępny.

5. Podwiesić belkę zwrotnicy na odpowiednim dźwigniku, a następnie wykręcić śruby belki zwrotnicy (D).

6. Przesunąć belkę zwrotnicy w odpowiednie położenie, założyć śruby (D) i dokręcić momentem 400 N˙m (300 lb.-ft.).

7. Wkręcić przedłużenie drążka kierowniczego w ramię przegubu, a następnie z powrotem podłączyć ramię przegubu do drążka kierowniczego.

   WSKAZÓWKA: Przed montażem przedłużenia, ramię przegubu musi zostać odłączone od drążka kierowniczego.

8.

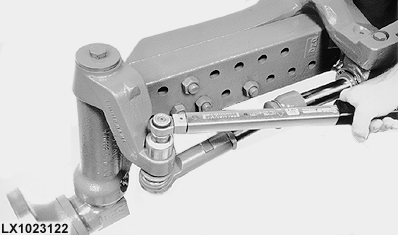

   LX1023122-UN-08JUN99

   Zainstalować ramię przegubu na ramieniu zwrotnicy, dokręcić nakrętkę koronową momentem 100 N˙m (75 lb.-ft.) i założyć nową zawleczkę.

---




9. Przytrzymać ramię przegubu tak, aby nie mogło się poruszać i dokręcić przedłużenie drążka kierowniczego momentem 300 N˙m (220 lb.-ft.). Następnie sprawdzić i wyregulować zbieżność kół (patrz odpowiednie informacje w tej sekcji).

10.

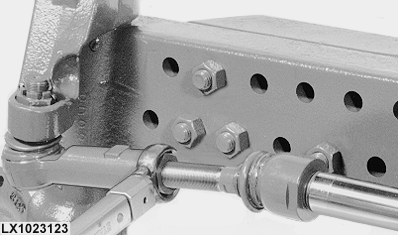

    LX1023123-UN-08JUN99

    Po ustawieniu rozstawu kół, dokręcić nakrętkę zabezpieczającą momentem 250 N˙m (185 lb.-ft.). Podczas dokręcania nakrętki zabezpieczającej przytrzymać przedłużenie drążka kierowniczego tak, aby nie mogło się poruszać.

---

Używanie przedłużeń drążków kierowniczych

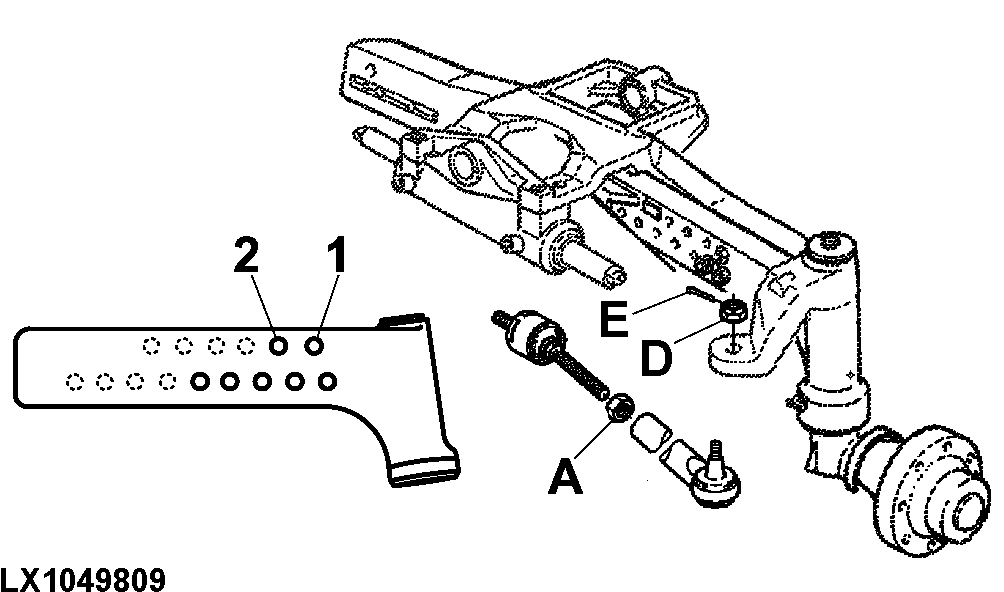

LX1049809-UN-13SEP10

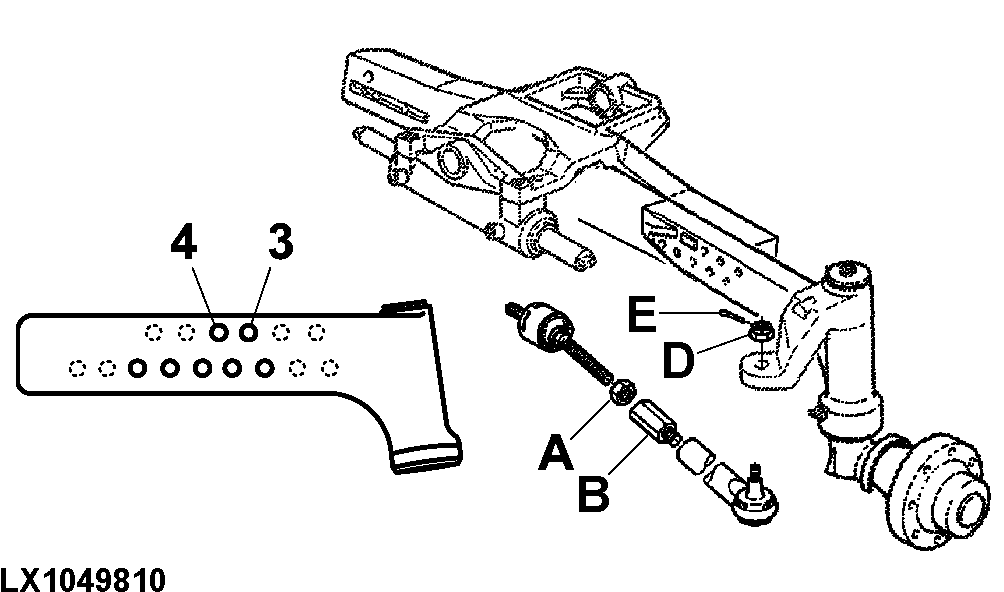

LX1049810-UN-13SEP10

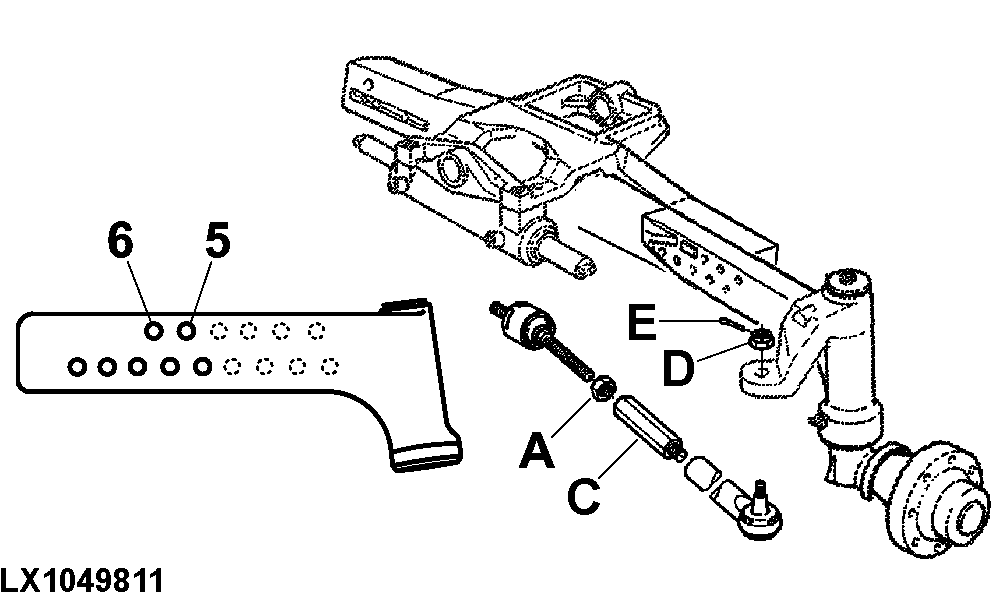

LX1049811-UN-13SEP10

A - Nakrętka zabezpieczająca (250 N˙m; 185 lb.-ft.)

B - Krótkie przedłużenie L150047 (102 mm; 4 in.)

C - Długie przedłużenie L157909 (204 mm; 8 in.)

D - Nakrętka koronowa (100 N˙m; 75 lb.-ft.)

E - Zawleczka

Położenie belki zwrotnicy	Wymagane przedłużenie drążka kierowniczego
1 i 2	Żadne przedłużenie nie jest wymagane
3 i 4	Krótkie przedłużenie L150047 (102 mm; 4 in.)
5 i 6	Długie przedłużenie L157909 (204 mm; 8 in.)
