Zaczep holowniczy (ze stałym sworzniem/typu kulowego)

WSKAZÓWKA: Części zaczepu holowniczego ze stałym sworzniem/typu kulowego podlegające zużyciu muszą być sprawdzane co 250 godzin (patrz "Obsługa / co 250 godzin"). Wymienić w razie potrzeby.

Zaczep holowniczy (ze stałym sworzniem)

LX1041424-UN-10NOV06

A - Sprężyna

B - Sworzeń

C - Element ustalający

Aby przyłączyć narzędzie, pociągnąć sprężynę (A) do góry i przesunąć sworzeń (B) w prawo. Element ustalający (C) zostanie wypchnięty do góry przez sprężynę. Po przyłączeniu narzędzia, wcisnąć element ustalający (C) w dół i przesunąć sworzeń (B) całkowicie w lewo. Przesunąć sprężynę (A) z powrotem w dół w położenie zablokowane (pokazane na rysunku).

Zaczep holowniczy typu kulowego

LX1049992-UN-27JUL11

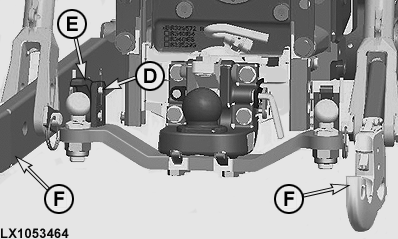

LX1053464-UN-29JAN13

A - Uchwyt

B - Śruba ustalająca

C - Element ustalający

D - Kołek blokujący

E - Element ustalający

F - Cięgła dolne

WAŻNE: Jeśli ciągnik jest wyposażony w zaczep holowniczy typu kulowego z układem kierowania wymuszonego po jednej lub po obu stronach, należy przestrzegać następujących zasad:

• Ważne jest, aby przed przyłączeniem narzędzia zdemontować zaczep holowniczy typu kulowego i układ kierowania wymuszonego.

• Ważne jest, aby przed przyłączeniem przyczepy z układem kierowania wymuszonego zdemontować cięgła dolne (F).

Aby przyłączyć narzędzie, pociągnąć uchwyt (A) do góry i przesunąć w prawo. To spowoduje otwarcie urządzenia blokującego i element ustalający (C) będzie można przesunąć do góry. Po przyłączeniu narzędzia, popchnąć do dołu element ustalający (C) i załączyć uchwyt (A) w położeniu wyjściowym. Uchwyt (A) tylko wtedy załączy się prawidłowo, jeśli kołek blokujący zostanie przesunięty w lewo do oporu. W razie potrzeby wyregulować śrubę (B) na elemencie ustalającym kluczem imbusowym 8 mm (0.3 in.), aby zrobić miejsce dla oka zaczepowego przyłączanego narzędzia. Następnie dokręcić nakrętkę zabezpieczającą momentem 300 N˙m (220 lb.-ft.) przy użyciu klucza 30 mm (1.2 in.).

Aby przyłączyć układ kierowania wymuszonego, pociągnąć kołek blokujący (D), podnieść element ustalający (E) i załączyć cięgła układu kierowania wymuszonego. Następnie przestawić element ustalający (E) i kołek blokujący (D) w położenia początkowe.

Wymiana na zaczep rolniczy

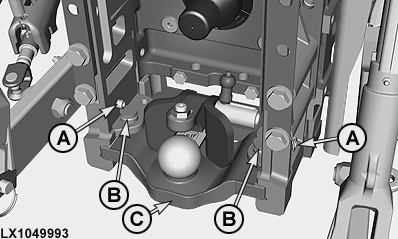

LX1049993-UN-27JUL11

A - Kołek blokujący

B - Sworzeń ustalający

C - Wspornik

Zaczep holowniczy typu sworzniowego lub kulowego można łatwo zdemontować, np. aby zamontować zaczep rolniczy. Wyciągnąć kołki blokujące (A), wyjąć sworznie ustalające (B) i wyciągnąć wspornik (C) do tyłu.
