Wstępny montaż obciążnika stabilizacyjnego

UWAGA: Podczas wykonywania niżej opisanych prac przestrzegać instrukcji bezpieczeństwa.

UWAGA: Sprzęt do podnoszenia i transportu obciążnika musi mieć udźwig przynajmniej 900 kg (1985 lb) lub 1150 kg (2535 lb).

UWAGA: Stosować tylko atestowane urządzenia podnoszące.

UWAGA: Przestrzegać zasad bezpieczeństwa. Nie stawać pod podniesionym ciężarem.

WSKAZÓWKA: Aby ułatwić transport obciążnika wygodnie jest zmontować go wstępnie na palecie. Upewnić się, że nośność palety jest wystarczająca.



LX013997
LX013997-UN-02APR96

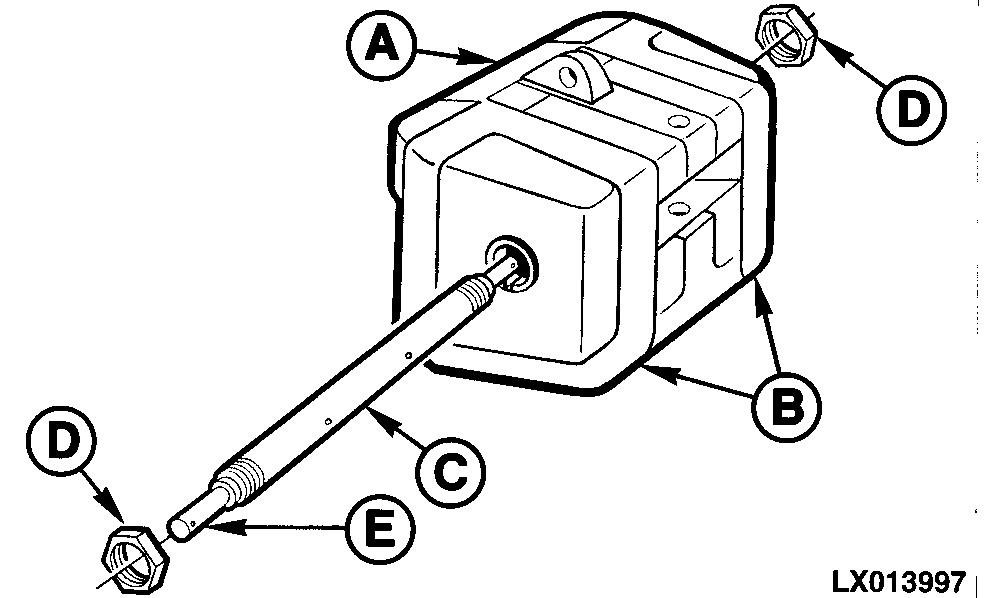

Przy pomocy urządzenia dźwigowego opuścić środkowy obciążnik (A) na płaskie podłoże.

Rozmieścić boczne obciążniki (B) po bokach obciążnika środkowego i założyć wałek nośny (C).

Dokręcić nakrętki (D) momentem 300 N˙m (220 lb-ft).

Jeżeli obciążnik ma być zawieszony na układzie trzypunktowym, wyregulować sworznie (E) na ich maksymalną długość.

LX013999
LX013999-UN-02APR96

Jeżeli montowany jest tylko środkowy obciążnik, to po każdej stronie wałka nośnego należy założyć tuleje dystansowe (A).

Dokręcić nakrętki momentem 300 N˙m (220 lb-ft).

LX012554
LX012554-UN-27JUN96

Przy montowaniu do obciążnika podstawowego o masie 80 kg (175 lb), po obu wewnętrznych stronach należy założyć podkładki dystansowe (A).

Przy montowaniu do obciążnika podstawowego o masie 110 kg (240 lb) podkładki dystansowe nie są potrzebne.

Włożyć śruby z gniazdem sześciokątnym (C) od strony wewnętrznej i zakręcić nakrętki (B).

LX014001
LX014001-UN-02APR96

Jeżeli obciążnik stabilizacyjny jest montowany na trzypunktowym układzie zawieszenia, należy założyć wspornik cięgła górnego. Założyć i zabezpieczyć sworzeń (A). Wyregulować głębokość do jakiej śruba (B) jest wkręcona we wspornik cięgła górnego tak, aby śruba zetknęła się z obciążnikiem stabilizacyjnym, a następnie dokręcić przeciwnakrętkę na śrubie.

Wspornik cięgła górnego ma wycięcie (C), w którym mogą być przechowane podkładki dystansowe, gdy nie są używane.

Gdy wspornik cięgła górnego nie jest używany może być złożony i poprzez otwór (D) przymocowany do obciążnika stabilizacyjnego.
