Obsługa i wchodzenie do adresów diagnostycznych przy użyciu wyświetlacza cyfrowego (poziom użytkownika)

Tutaj wyświetlane są adresy diagnostyczne odnoszące się do klienta.

LX1056737-UN-26JUL12

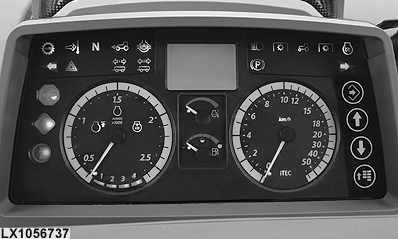

Zespół przyrządów

LX1056738-UN-26JUL12

Blok przycisków

1 - Przycisk zatwierdzania (zatwierdzanie, ukrywanie, zapamiętywanie i rozpoczynanie)

2 - Przyciski strzałek (w górę i w dół)

3 - Przycisk menu

Uzyskać dostęp do zespołu przyrządów przy użyciu bloku przycisków.

1.
   LX1054061-UN-27JUN12

   Strona startowa

   WSKAZÓWKA: Jeśli na zespole przyrządów wyświetlane są jakiekolwiek kody diagnostyczne lub komunikaty informacyjne, naciskać przycisk zatwierdzania, aż wszystkie kody diagnostyczne i komunikaty zostaną ukryte.

   Nacisnąć przycisk menu.

   WSKAZÓWKA: Kolejność wyświetlanych stron może być różna w zależności od konfiguracji pojazdu.

   Za pomocą przycisków strzałek przewinąć do strony Dostęp do diagnostyki.

---




2.
   LX1054062-UN-27JUN12

   Dostęp do diagnostyki

   Jednocześnie nacisnąć i przytrzymać przycisk menu i przycisk zatwierdzania, aż zespół przyrządów przejdzie w tryb diagnostyczny.

---




3.
   LX1054063-UN-27JUN12

   Wybrać odpowiednie oprogramowanie sterujące przyciskiem menu.


   LX1058314-UN-27JUN12

   WSKAZÓWKA: Lista oprogramowania sterującego zmienia się w zależności od zainstalowanych opcji.

---




4. Za pomocą przycisków strzałek przewinąć listę adresów.


   LX1058315-UN-27JUN12

   1 - Oprogramowanie sterujące

   2 - Adres

   3 - Wartość wybranego adresu

---




5. Wyświetlaną wartość można zmienić tylko w adresie wejściowym.

   Jeśli wartość w adresie ma być zmieniona, wybrać ten adres i nacisnąć przycisk zatwierdzania.

   Ustawić odpowiednią wartość przyciskami strzałek, a następnie nacisnąć przycisk zatwierdzania.

   Nacisnąć i przytrzymać przycisk zatwierdzania i przycisk menu, aby anulować lub wyjść.
