Kontrolki i wyświetlacze

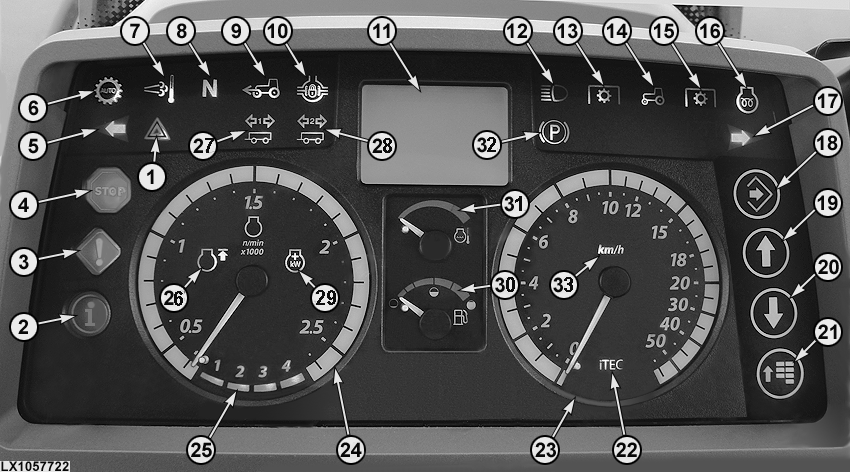

Kontrolki

LX1057722
LX1057722-UN-21SEP12

  1. Kontrolka awaryjnych świateł ostrzegawczych
  2. Niebieska kontrolka INFO - zapala się, jeśli występuje usterka podzespołu elektrycznego związanego z układem hydraulicznym lub przekładnią. Przejrzeć komunikaty błędów na wyświetlaczu cyfrowym i wyeliminować przyczynę. W razie potrzeby skontaktować się z dealerem John Deere™.
  3. Żółta kontrolka UWAGA - miga w razie wystąpienia usterki (przejrzeć komunikaty błędów na wyświetlaczu cyfrowym).
  4. Czerwona kontrolka STOP - miga w przypadku wystąpienia poważnej usterki. NATYCHMIAST wyłączyć silnik. Przejrzeć komunikaty błędów na wyświetlaczu cyfrowym i wyeliminować przyczynę.
  5. Migająca kontrolka z lewej strony - zaczyna migać po włączeniu lewego kierunkowskazu lub awaryjnych świateł ostrzegawczych.
  6. Kontrolka trybu automatycznego przekładni - świeci się, gdy aktywny jest tryb automatyczny przekładni AutoQuad™ PLUS.
  7. Kontrolka czyszczenia filtra spalin - świeci się podczas fazy czyszczenia. Tylko w ciągnikach z systemem oczyszczania spalin.
  8. Kontrolka zmienia się pomiędzy F, N, R i P w zależności od położenia dźwigni rewersera.
  9. Kontrolka napędu kół przednich - świeci się przy włączonym napędzie kół przednich.
  10. Kontrolka blokady mechanizmu różnicowego - świeci się przy włączonej blokadzie mechanizmu różnicowego.
  11. Wyświetlacz cyfrowy - wyświetla informacje dla operatora i służy jako graficzny interfejs użytkownika.
  12. Kontrolka świateł długich świeci się, gdy przełącznik jest w położeniu świateł długich.
  13. Ta kontrolka świeci się, gdy włączony jest przedni WOM.
  14. Świeci się razem z (13) lub (15) wskazując, czy włączony jest przedni czy tylny WOM.
  15. Ta kontrolka świeci się, gdy włączony jest tylny WOM.
  16. Kontrolka rozgrzewania wstępnego - zapala się, gdy kluczyk stacyjki zostanie obrócony o jedno położenie w prawo. Nie uruchamiać silnika, dopóki kontrolka nie zgaśnie. Ta kontrolka miga w przypadku występowania problemów z układem paliwowym i silnikiem. W ciągnikach wyposażonych w czujnik wody w paliwie ta kontrolka miga, jeśli w paliwie jest woda.
  17. Migająca kontrolka z prawej strony - zaczyna migać po włączeniu prawego kierunkowskazu lub awaryjnych świateł ostrzegawczych.
  18. Przycisk zatwierdzania
  19. Przycisk strzałki w górę
  20. Przycisk strzałki w dół
  21. Przycisk menu
  22. Kontrolka sygnalizuje, że iTEC™ jest uaktywniony.
  23. Prędkościomierz - wskazuje prędkość jazdy w milach na godzinę (mph) lub km/h.
  24. Obrotomierz - wskazuje prędkość wału korbowego w obrotach na minutę.
  25. Wskaźnik biegu - przy przekładni PowrQuad™ PLUS lub AutoQuad™ PLUS, liczby 1-4 wskazują wybrany bieg.
  26. Kontrolka bez funkcji.
  27. Kontrolka kierunkowskazów przyczepy - miga, gdy do ciągnika przyłączona jest przyczepa. Kontrolka zaczyna migać po włączeniu kierunkowskazu lub świateł ostrzegawczych.
  28. Kontrolka kierunkowskazów przyczepy - miga, gdy do ciągnika przyłączona jest druga przyczepa. Kontrolka zaczyna migać po włączeniu kierunkowskazu lub świateł ostrzegawczych.
  29. Kontrolka bez funkcji.
  30. Wskaźnik poziomu paliwa pokazuje ilość paliwa w zbiorniku, od pełnego do pustego (koniec czerwonej strefy).

    WSKAZÓWKA: Gdy wskaźnik jest na pograniczu zielonego i czerwonego koloru, w zbiorniku pozostało ok. 18% paliwa w odniesieniu do pełnej zawartości.

    WSKAZÓWKA: Nigdy nie dopuszczać do całkowitego opróżnienia zbiornika, ponieważ konieczne będzie odpowietrzenie układu paliwowego.

  31. Wskaźnik temperatury płynu chłodzącego (będzie objaśniony osobno)
  32. Świeci się, gdy włączony jest hamulec postojowy.
  33. Wskazuje, czy prędkość jest pokazywana w milach (mph), czy km/h.

Test kontrolek: Podczas uruchamiania silnika kontrolki zapalają się na ok. 1 sekundę. Jeśli tak się nie stanie, przyczyną może być uszkodzona żarówka lub przepalony bezpiecznik. Wymienić część.

Przy pracującym silniku kontrolki musza być zgaszone.


Wyświetlacz cyfrowy

Wyświetlacz cyfrowy pokazuje różne informacje operatorowi:

  • Czas (zegar)
  • Godziny pracy
  • Prędkość jazdy
  • Prędkość silnika
  • Prędkość tylnego WOM
  • Poślizg kół % (jeśli pojazd jest wyposażony w radar)
  • Przejechana odległość
  • Aktualne zużycie paliwa
  • Średnie zużycie paliwa
  • Całkowita obrobiona powierzchnia (od rozpoczęcia pomiaru)
  • Obrobiona powierzchnia na godzinę

Dodatkowo, wyświetlacz cyfrowy służy do wykonywania ustawień. Patrz opisy inteligentnego zarządzania mocą, układu czyszczania spalin, iTEC™ Basic i podnośnika.

SS31170,000042F-53-20130116
