Diagnosecodes

PC15332-UN-08JUL13

A - Taste für Aktualisieren

B - Taste für Codes löschen

Auf dieser Registerkarte werden alle aktuellen und gespeicherten Codes angezeigt, die im System vorhanden sind.

Die Taste “Aktualisieren” (A) auswählen, um alle Codes zu löschen und dann abzurufen.

Die Taste für Codes löschen (B) auswählen, um alle Codes aus dem Display zu löschen.

PC15333-UN-09JUL13

Codearten

A - Stop

B - Wartungsalarm

C - Information

Die Taste neben Ansicht nach auswählen, um den Anzeigemodus der Codes zu ändern. Die folgenden Ansichten sind verfügbar:

Code

• Die Ansicht nach Codes zeigt alle Codes auf der Anzeige an. Es werden Codeart (A-C), Einzelheiten, Status und Zähler angezeigt. Einen Code aus der Liste auswählen, um Einzelheiten zu diesem Diagnosecode anzuzeigen.

Gerät

• In der Ansicht nach Gerät werden alle Steuereinheiten auf dem CAN-BUS angezeigt. Geräte-ID und CAN-Netzwerk werden angezeigt und ob für dieses Gerät Codes vorhanden sind. Eine Steuereinheit aus der Liste auswählen, um die Gerätecodes anzuzeigen.

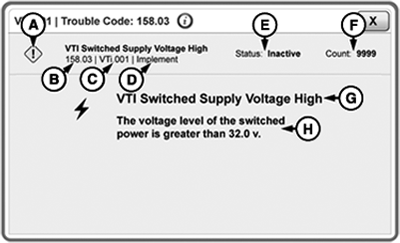

PC15334-UN-09JUL13

Einzelheiten zu Diagnosecodes

A - Art des Diagnosecodes

B - Nummer des Diagnosecodes

C - Geräte-ID

D - CAN-BUS-Netzwerk

E - Status des Diagnosecodes

F - Zähler

G - Diagnosecode

H - Beschreibung des Diagnosecodes

Einen Diagnosecode auswählen, um Einzelheiten zu diesem Diagnosecode anzuzeigen.
