Mehrfachanzeigen

PC15323-UN-20MAY13

Mehrfachanzeigen

Das Generation 4 CommandCenter™ kann für den Betrieb mit den folgenden, am Infobord angeschlossenen John Deere Anzeigen konfiguriert werden.

• Original GreenStar™-Anzeige (ohne Mobilprozessor)
• GreenStar™ 2 Display 1800
• GreenStar™ 2 Display 2600
• GreenStar™ 3 Display 2630

Einige Anwendungen wie AutoTrac™ können nicht auf beiden Anzeigen gleichzeitig laufen.

Aktivierungen sind nicht zwischen Displays übertragbar. Für das zweite Display müssen die Aktivierungen zur Ausführung von AMS-Anwendungen separat erfolgen.

PC20416-UN-12MAY15

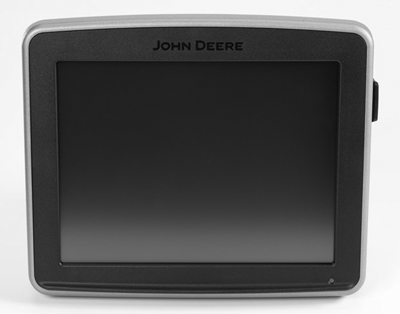

GS3 Display 2630

1. Sicherstellen, dass Zündschalter und CommandCenter™ ausgeschaltet sind.

2. Den Kabelbaum des Displays am Stecker des Infobords und den 26-poligen Stecker des Displays an der Rückseite des Displays befestigen.

3. Zündschalter einschalten.

4. Die CommandCenter™-Anzeige sucht ca. 60 Sekunden lang nach einer zweiten Anzeige auf dem Anbaugerät-CAN-Bus. Wenn das CommandCenter™ zuvor im Modus für eine Anzeige war, wird nun die Meldung "Mehrere Anzeigen erkannt" angezeigt.

5. Eine Voreinstellung für die Konfiguration auswählen:

   Einzelne Anzeige

   • Diese Option in diesem Fall NICHT verwenden. Dieser Modus wird nur verwendet, wenn kein zweites Display eingebaut ist.



   Mehrere Displays – Nur Maschine

   • Präzisionslandbau-Anwendungen und ISOBUS-Anbaugeräte erscheinen nur auf dem zweiten Display, nicht auf dem CommandCenter™. Diese Option verwenden, wenn die Displays an ein ISOBUS-Anbaugerät mit zusätzlichen rekonfigurierbaren Bedienelementen angeschlossen werden.



   Mehrere Displays - Anbaugerätanzeige

   • Präzisionslandbau-Anwendungen erscheinen auf dem zweiten Display.
   • Je nach Einstellung unter "Nächste VT-Anzeige" des Anbaugeräts, werden ISOBUS-Anbaugeräte am CommandCenter™ oder auf der zweiten Anzeige angezeigt. HINWEIS: Wenn das ISOBUS-Anbaugerät nicht mit der Funktion für Nächstes VT-Display ausgerüstet ist, wird das Anbaugerät auf dem Display angezeigt, das zuerst hochgefahren ist.




   Mehrere Displays – Präzisionslandbau-Anwendungen

   • Präzisionslandbau-Anwendungen erscheinen auf dem CommandCenter™
   • ISOBUS-Anbaugeräte erscheinen auf dem zweiten Display oder CommandCenter™ abhängig von der Einstellung Nächstes VT-Display“ des Anbaugeräts.



   Erweiterte Einstellungen

   • Manuell konfigurieren.



   Display-Einstellungen bestätigen

   • Auf DIESEM Display ausführen: Präzisionslandbau-Anwendungen sind im CommandCenter™ aktiviert. Display-Einstellungen am anderen Display ändern. Meldung wird bei jedem Einschalten von CommandCenter™ angezeigt, wenn die GreenStar™-Anwendungen auf dem anderen Display nicht deaktiviert sind.
   • Auf ANDEREM Display ausführen: Präzisionslandbau-Anwendungen sind im CommandCenter™ deaktiviert. GreenStar™-Anwendungen auf dem anderen Display verwenden.



   Display-Einstellungen ändern

   Wenn die Display-Einstellungen geändert werden, müssen entsprechende Änderungen am anderen Display durchgeführt werden.

   Wenn einer dieser Modi ausgewählt ist:

   • Mehrere Displays – Präzisionslandbau-Anwendungen oder Einzelanzeige: GreenStar™ und Maßnahmensteuereinheit am anderen Display deaktivieren.
   • Einzelanzeige: Entweder GreenStar™, Maßnahmensteuereinheit und virtuelles Terminal (VT) am Anbaugeräte-Bus am anderen Display deaktivieren oder das andere Display abnehmen.



   Zum Aufrufen der Einstellungen für mehrere Displays an anderen GreenStar™-Displays:

   • GreenStar™ 3 2630: Menü-Schaltfläche > Display-Schaltfläche > Diagnose-Softkey > Registerkarte Mehrere Displays“ > Schaltfläche Einstellungen ändern“ auswählen.
   • GreenStar™ 2 2600: Menü-Schaltfläche > Display-Schaltfläche > Diagnose-Softkey > ISOBUS-Registerkarte auswählen.
   • GreenStar™ 2 1800: Menü-Schaltfläche > Display-Schaltfläche > Einstellungen-Softkey > Softkey Mehrere Displays“ auswählen.



6. Den Zündschalter aus- und einschalten, um die Einstellungen zu speichern.

GS2- oder GS3-Anzeige ausbauen

1. Sicherstellen, dass Zündschalter und CommandCenter™ ausgeschaltet sind.

2. Den Displaykabelbaum vom 26-poligen Stecker an der Rückseite des Displays abnehmen.

3. Zündschalter einschalten.

4. Das CommandCenter™-Display sucht ca. 2-3 Minuten lang nach einem zweiten Display auf dem Anbaugerät-CAN-Bus. Wenn das CommandCenter™ zuvor in einem der Modi für mehrere Displays war, wird nun die Meldung "Zweites Display nicht gefunden" angezeigt.

5. Den Zündschalter aus- und einschalten, um die Einstellungen zu speichern.

AutoTrac™ auf dem CommandCenter™ in Betrieb nehmen

HINWEIS: Bei Erkennung eines zweiten GreenStar™-Displays aktualisiert die Software der 4. Generation 2015-1 (8.12.2500-17) und 2015-2 (10.0.49-59 bzw. 10.0.49-65) und deaktiviert Präzisionslandbau-Anwendungen. Das GreenStar™ Display in der Kabine vom Anschluss trennen, um die Präzisionslandbau-Funktionen auf dem CommandCenter™ der 4. Generation mit diesen Softwareversionen auszuführen.

Nach dem Einbau eines GS3 2630-Displays wird AutoTrac™ standardmäßig auf diesem Display ausgeführt. Diese Anweisungen beachten, um AutoTrac™ auf dem CommandCenter™ auszuführen.

HINWEIS: Nach dem Verfahren werden auf dem GS3 2630-Display keine GreenStar™-Anwendungen, auch keine Teilbreitensteuerung, ausgeführt.

1. Sicherstellen, dass für CommandCenter™ der Einzeldisplay-Modus aktiviert ist und dass das GS3 2630-Display ausgesteckt ist. Zündschalter in Aus-Stellung.

2. GS3 2630-Display einstecken und Zündschalter einschalten.

3. Wenn CommandCenter™ gestartet wird, Mehrfach – Kompatibilitätsmodus auswählen. Das Display neu starten.

4. Auf dem GS3 2630-Display Menü-Schaltfläche > Display-Schaltfläche > Diagnose-Softkey > Registerkarte "Mehrere Displays" auswählen. GreenStar™-Anwendung ausschalten. Je nach Konfiguration führt das Display evtl. einen Neustart durch.

5. Auf dem CommandCenter™ die Anwendung "Display und Audio" > Registerkarte "Mehrere Displays" auswählen. Präzisionslandbau-Anwendungen einschalten. Das Display neu starten.

PC20417-UN-12MAY15

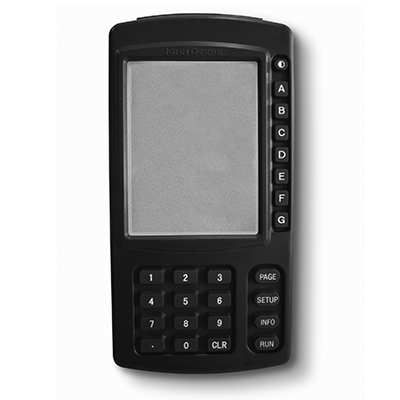

Ursprüngliches GreenStar™-Display

Das ursprüngliche GreenStar™ Display kann für Funktionen verwendet werden, die nicht Teil des Lenksystems sind, wie z. B. die Überwachung einer Sämaschine mit SeedStar™ 1.

HINWEIS: Mobile Processor ist nicht kompatibel. Nicht an CommandCenter™ anschließen.

1. Sicherstellen, dass Zündschalter und CommandCenter™ ausgeschaltet sind.

2. Den Kabelbaum der Anzeige am Infobord-Stecker und am Stecker der Anzeige anschließen.

3. Zündschalter einschalten.

4. Sicherstellen, dass Spurfahren am ursprünglichen Display ausgeschaltet ist. Siehe die Anweisungen in der Betriebsanleitung der Original-Anzeige.

WICHTIG: Sicherstellen, dass die Funktion für Spurfahren nicht eingeschaltet wurde, seit der Speicher der Anzeige zuletzt neu programmiert oder zurückgesetzt wurde.

Um den Speicher des Displays zu löschen, die Tasten E und 2 sowie die Taste für Löschen gedrückt halten und einen Neustart durchführen. Durch dieses Verfahren werden alle im Display gespeicherten Daten gelöscht.
