Frontantrieb schalten

LX1057078-UN-27AUG13

an der Seitenkonsole

LX1057079-UN-22JAN14

am CommandARM™

LX1057080-UN-16JUL13

A - Taste für manuelles Ein- oder Ausschalten des Frontantriebs

B - Taste für automatisches Ein- oder Ausschalten des Frontantriebs

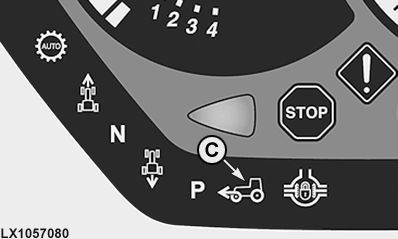

C - Kontrollleuchte leuchtet bei eingeschaltetem Frontantrieb

Frontantrieb, manuelles Ein - und Ausschalten

Der Frontantrieb kann in allen Vor- und Rückwärtsgängen, auch während der Fahrt und unter Last, ohne zu kuppeln mit der Taste (A) ein- und ausgeschaltet werden.

HINWEIS: Bei schneller Straßenfahrt über 23 km/h (14.3 mph) den Frontantrieb ausschalten.

HINWEIS: Unabhängig von dem gewählten Modus des Frontantriebs und bei einer Fahrgeschwindigkeit über 5 km/h (3,1 mph) wird beim Bremsen (wenn beide Bremspedale betätigt werden) bis zum Stillstand des Traktors der Frontantrieb automatisch eingeschaltet. Die Kontrollleuchte (C) im Anzeigeinstrument leuchtet.

Nach dem Beenden des Bremsvorganges wird der ursprünglich gewählte Modus des Frontantriebs wieder aktiviert.

HINWEIS: Bei ausgeschaltetem Frontantrieb und Fahrten unter 5 km/h (3,1 mph) wird beim Bremsen der Frontantrieb nicht zu geschaltet.

Frontantrieb, automatische Ein- und Ausschaltung

Die Funktion automatische Ein- und Ausschaltung des Frontantriebs kann mit der Taste (B) aktiviert bzw. deaktiviert werden. Ist die Funktion aktiv, leuchtet die Kontrollleuchte der Taste (B) und der Frontantrieb wird entsprechend der Fahrsituation automatisch ein- bzw. wieder ausgeschaltet.

HINWEIS: Schaltet sich der Frontantrieb fahrsituationsbedingt zu, leuchtet zusätzlich die Kontrollleuchte (C) im Anzeigeinstrument.

Folgende Fahrsituationen bewirken das automatische Ein- oder Ausschalten des Frontantriebs:

Fahrsituation	Frontantrieb
Fahrgeschwindigkeit kleiner 19 km/h (11.8 mph) ..............	EIN
Lenkwinkel kleiner als benutzerdefinierter Abschaltwinkel1..............	EIN
Fahrgeschwindigkeit über 23 km/h (14.3 mph) ..............	AUS
Lenkwinkel größer als benutzerdefinierter Abschaltwinkel1..............	AUS

Frontantrieb, Automatikmodus aktivieren und deaktivieren über benutzerdefinierten Abschaltwinkel (falls vorhanden)

LX1057168-UN-22JAN14

Seitenkonsole

LX1057169-UN-22JAN14

CommandARM™

LX1057170-UN-28AUG13

AutoPowr™ gezeigt

LX1057172-UN-28AUG13

WICHTIG: Der maximal mögliche Abschaltwinkel für die automatische Ein- und Ausschaltung des Frontantriebs ist abhängig von Reifentyp, Spurweite und Lenkanschlag und kann kleiner sein als im Display auswählbar.

Bedingt durch Toleranzen im eingestellten Lenkwinkelanschlag ist es möglich, dass der eingestellte Abschaltwinkel für den Automatikmodus des Frontantriebs auf einer oder beiden Lenkseiten nicht erreicht wird. Um beidseitiges abschalten zu gewährleisten, muss in diesem Fall im Display der nächst kleinere Abschaltwinkel gewählt werden.

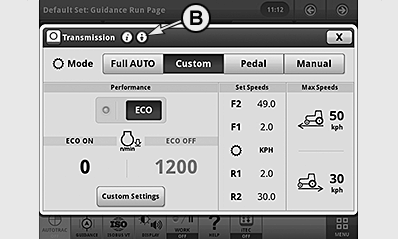

Zum Ändern des benutzerdefinierten Abschaltwinkels die Getriebetaste (A) und dann in der Kopfzeile der Getriebeseite das Symbol (B) für erweiterte Einstellungen betätigen.

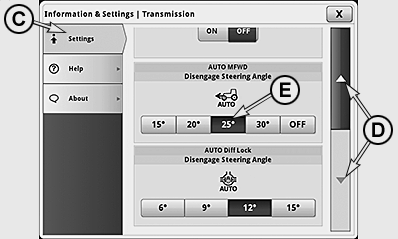

Registerkarte (C) auswählen und mit den Pfeiltasten (D) das entsprechende Eingabefeld auswählen. Den gewünschten Abschaltwinkel (E) auswählen. Zum Speichern Seite und Getriebeseite schließen. Bei Lenkwinkel AUS wird die automatische Aussschaltung deaktiviert.
