AutoTrac™-Lenksystem (falls vorhanden)

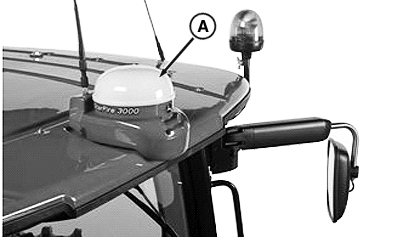

RXA0109998-UN-20AUG10

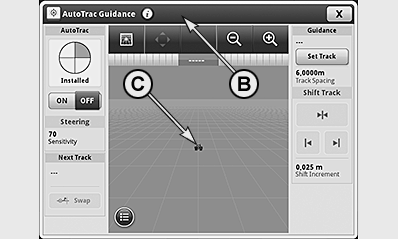

LX1057426-UN-29JUL14

A - Positionsempfänger

B - GreenStar-Anzeige im CoomandCenter™

C - Markierung

HINWEIS: Für den Betrieb von AutoTrac™ ist eine elektrohydraulische Lenkung erforderlich. Genaue Anweisungen sind der AutoTrac™-Betriebsanleitung zu entnehmen.

• Das AutoTrac™-Lenksystem nutzt den StarFire- Positionsempfänger (A) und die GreenStar-Anzeige (B) im CommandCenter™, um den Fahrer beim Lenken des Traktors zu unterstützen.
• Der Fahrer muss die Anbaugerätbreite abzüglich der gewünschten Spurüberlappung in der GreenStar™-Anzeige eingeben.

  Der Fahrer muss z.B. im ersten Durchgang die Fahrspur in einer geraden Linie fahren, um den Anfangs- und Endpunkt der erwünschten Strecke einzugeben. Für weitere Varianten der Spurführung des Lenkssystems siehe in der AutoTrac™-Betriebsanleitung.

• Um AutoTrac™ zu aktivieren, nach Aktivierung der GreenStar-Anzeige die AutoTrac™-Taste am CommandARM™ oder an der Seitenkonsole drücken. Die Markierung (C) gibt im Display die aktuelle Traktorposition wieder. Unter zu Hilfenahme der weiteren Informationen im Display, kann der Fahrer die momentane Traktorposition mit der eingestellten Fahrspur vergleichen.
• AutoTrac™ ist ein Leitsystem zum Fahren gerader Strecken. Der Fahrer kann jederzeit durch aktives Lenken die Kontrolle über den Traktor übernehmen. Die Fahrgeschwindigkeit wird ausschließlich vom Fahrer durch Bremsen oder betätigen von Fußgas bzw. Handgas geregelt. Der Fahrer muss immer am Ende des Feldes wenden sowie Hindernisse im Feld umfahren.

HINWEIS: Erreichbare Fahrgeschwindigkeiten bei der Nutzung von AutoTrac™ sind bei Vorwärtsfahrt 0,5 bis 30 km/h bei Rückwärtsfahrt von 0,5 bis 10 km/h.

HINWEIS: Bei Bedarf kann die Mindestgeschwindigkeit auf 0,1 km/h herrabgesetzt werden. Hierzu Kontakt mit dem John-Deere™-Händler aufnehmen.
