Sicherungen und Relais (LCS) bei AutoPowr™/IVT™-Getriebe


Allgemeines

LX1050130
LX1050130-UN-08MAR11

LX1050131
LX1050131-UN-16FEB11

WICHTIG: Um eine Beschädigung der elektrischen Anlage zu vermeiden, niemals eine stärkere Sicherung als auf dem Belegungsplan angegeben verwenden.

WICHTIG: Die bei der Auslieferung des Traktors unbelegten Steckplätze dürfen nicht belegt werden und müssen solange frei bleiben, bis die entsprechenden Optionen nachgerüstet wurden.

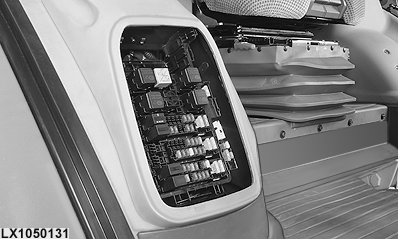

Der Sicherungs- und Relaiskasten des Load Center Secondary Stromkreises (LCS) befindet sich im Fußraum der rechten Konsole.

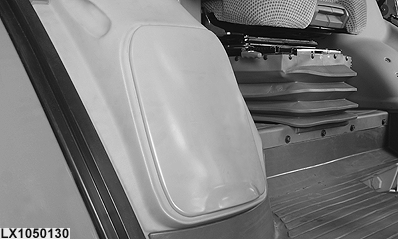

Deckel von Sicherungs- und Relaiskasten (LCS) abnehmen.

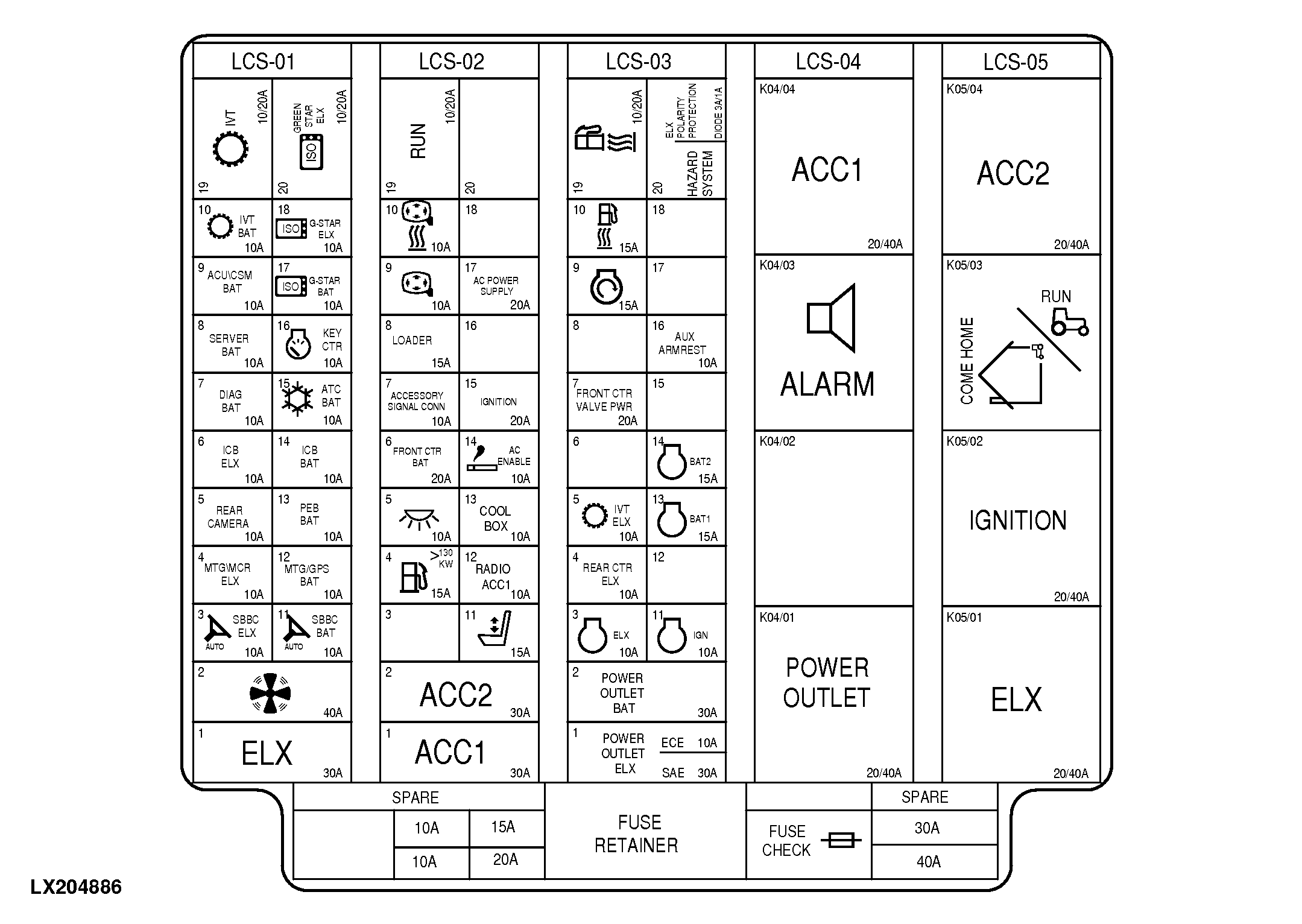

Übersicht des Sicherungs- und Relaiskastens (LCS)

LX204886
LX204886-UN-10SEP13

LCS-01 - F01LCS - Sicherungen und Relais (LCS) bei AutoPowr™/IVT™-Getriebe

LCS-02 - F02LCS - Sicherungen und Relais (LCS) bei AutoPowr™/IVT™-Getriebe

LCS-03 - F03LCS - Sicherungen und Relais / Dioden (LCS) bei AutoPowr™/IVT™-Getriebe

LCS-04 - K04LCS - Relais (LCS) bei AutoPowr™/IVT™-Getriebe

LCS-05 - K05LCS - Relais (LCS) bei AutoPowr™/IVT™-Getriebe

FUSE CHECK - Prüfvorrichtung für Sicherungen

FUSE RETAINER - Halterung des Werkzeuges für Sicherungswechsel (bei allen Sicherungstypen passend)

SPARE - Ersatzsicherungen

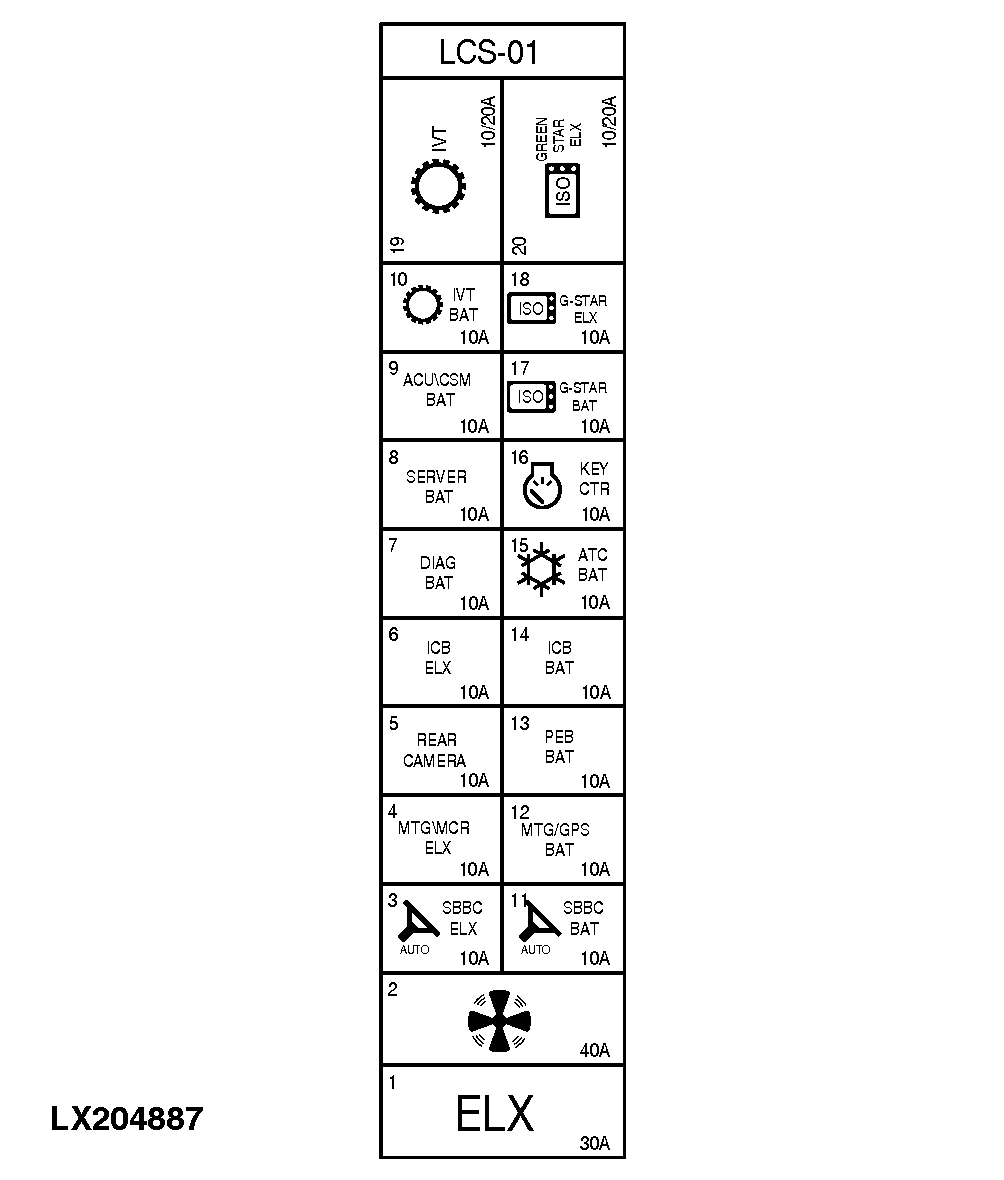

LCS-01 - Sicherungen und Relais (LCS) bei AutoPowr™/IVT™-Getriebe

LX204887
LX204887-UN-10SEP13

Sicherungs-Nummer

Sicherungs-Stärke (Ampere)

Verbraucher

F01/01_LCS

30 A

Stromversorgung der Elektronik (ELX)

F01/02_LCS

40 A

Umluftgebläsemotor

F01/03_LCS

10 A

Steuereinheit für Lenkung (AutoTrac™)

F01/04_LCS

10 A

JDLink (MTG)

F01/05_LCS

10 A

Videokameras

F01/06_LCS

-

Nicht belegt (Option zur Zeit nicht verfügbar)

F01/07_LCS

10 A

Stecker für Service (CAN-BUS)

F01/08_LCS

10 A

Prozessor 4100/4600 (Sicherung für Batteriestromversorgung (nur bei Traktoren ohne Batterietrennschalter))

F01/09_LCS

10 A

Steuereinheit für CommandARM™

F01/10_LCS

10 A

Getriebesteuereinheit (AutoPowr™/IVT™)

F01/11_LCS

10 A

Steuereinheit für Lenkung (AutoTrac™)

F01/12_LCS

10 A

JDLink (MTG) (Sicherung für Batteriestromversorgung (nur bei Traktoren ohne Batterietrennschalter))

F01/13_LCS

—

Nicht belegt (Option zur Zeit nicht verfügbar)

F01/14_LCS

—

Nicht belegt (Option zur Zeit nicht verfügbar)

F01/15_LCS

10 A

Steuereinheit für Klimaanlage/Klimaautomatik

F01/16_LCS

10 A

Instrumenteneinheit, Steuereinheit für Wegfahrsperre

F01/17_LCS

10 A

GreenStar™ (AMS)

F01/18_LCS

10 A

GreenStar™ (AMS)

Relais-Nummer

Stärke (Ampere)

Verbraucher

K01/19_LCS

10/20 A

Relais für Getriebefreigabe (AutoPowr™/IVT™-Getriebe)

K01/20_LCS

10/20 A

Relais für GreenStar™ (AMS)

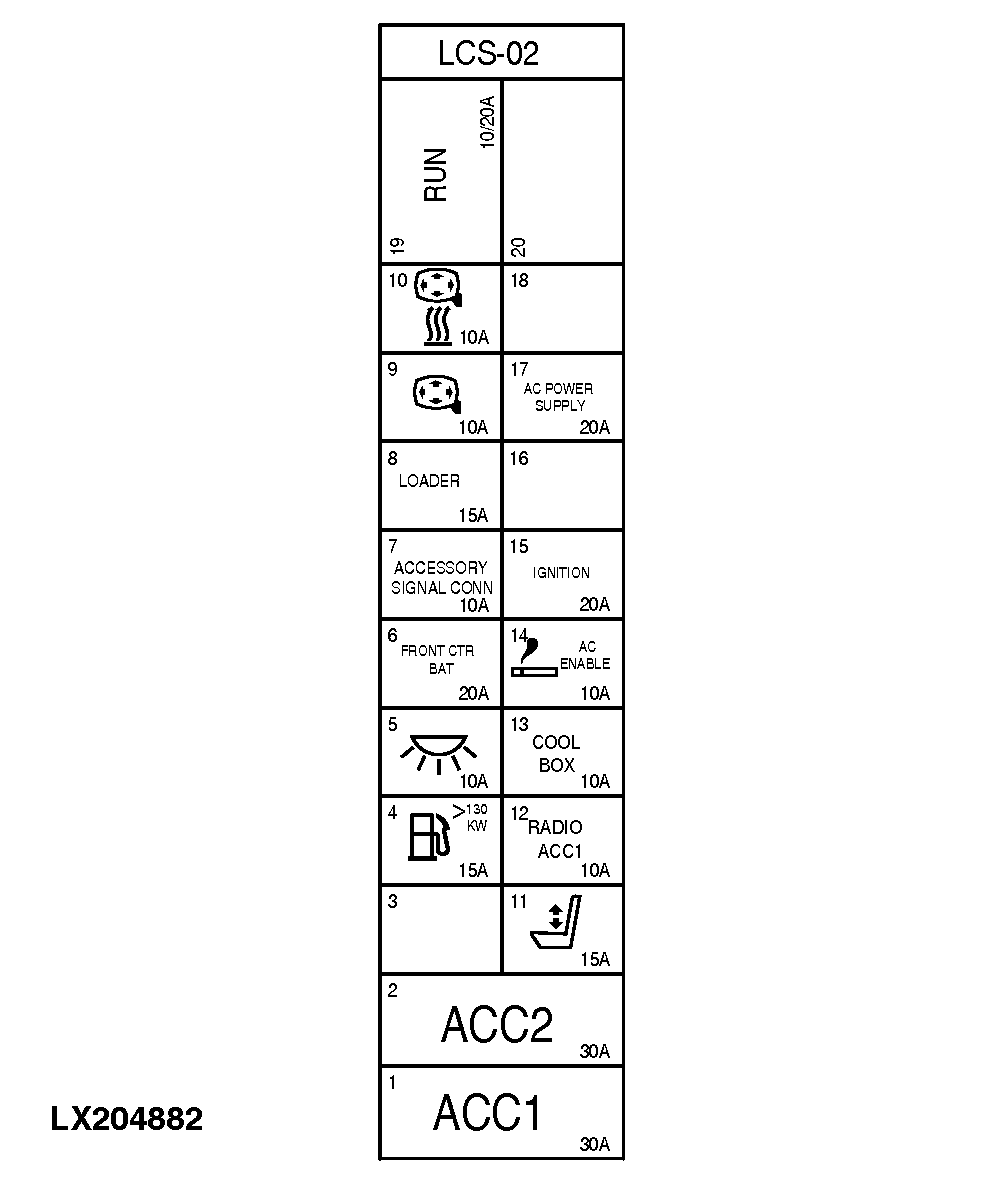

LCS-02 - Sicherungen und Relais (LCS) bei AutoPowr™/IVT™-Getriebe

LX204882
LX204882-UN-09SEP13

Sicherungs-Nummer

Sicherungs-Stärke (Ampere)

Verbraucher

F02/01_LCS

30 A

Stromversorgung des Zubehörs (ACC1)

F02/02_LCS

30 A

Stromversorgung des Zubehörs (ACC2)

F02/03_LCS

—

Nicht belegt

F02/04_LCS

15 A

Kraftstoffpumpe (Motoren über 177 PS / 130 KW) für Traktoren 6175R bis 6215R

F02/05_LCS

10 A

Trittstufenbeleuchtung

F02/06_LCS

20 A

Vordere Chassis-Steuereinheit

F02/07_LCS

10 A

Stecker für Zubehör (X37F-3), Signalsteckdose

F02/08_LCS

15 A

Stecker für Frontlader (X37F-1), elektro-hydraulische Wagenanhängevorrichtung (E-PUH)

F02/09_LCS

10 A

Elektrische Außenspiegel (Einstellung)

F02/10_LCS

10 A

Elektrische Außenspiegel (Heizung)

F02/11_LCS

15 A

Fahrersitz

F02/12_LCS

10 A

Radio

F02/13_LCS

10 A

Elektrische Kühlbox

F02/14_LCS

10 A

Zigarettenanzünder, Spannungswandler 230 Volt bzw. 115 Volt

F02/15_LCS

20 A

Versorgungsspannung (IGN)

F02/16_LCS

—

Nicht belegt

F02/17_LCS

20 A

Spannungswandler 230 Volt bzw. 115 Volt

F02/18_LCS

—

Nicht belegt

Relais-Nummer

Stärke (Ampere)

Verbraucher

K02/19_LCS

10/20 A

Relais für Zündung

K02/20_LCS

-

Nicht belegt

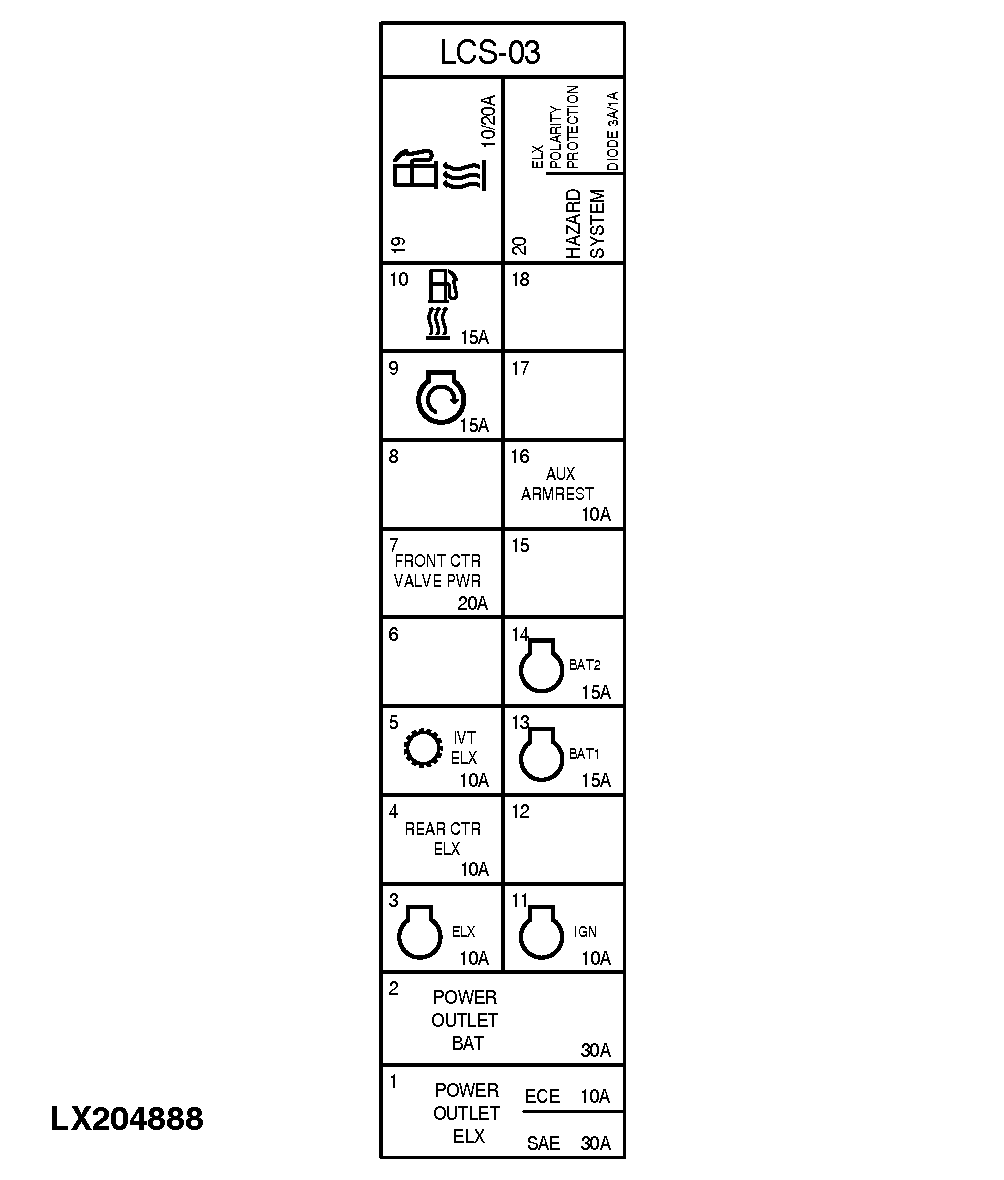

F03LCS - Sicherungen und Relais (LCS) bei AutoPowr™/IVT™-Getriebe

LX204888
LX204888-UN-10SEP13

Sicherungs-Nummer

Sicherungs-Stärke (Ampere)

Verbraucher

F03/01_LCS

30 A

10 A

3-polige Steckdosen, Steckdosenleiste, 7-polige Steckdose (SAE)

3-polige Steckdosen, Steckdosenleiste (ECE)

F03/02_LCS

30 A

30 A

3-polige Steckdosen, Steckdosenleiste (SAE)

3-polige Steckdosen, Steckdosenleiste (ECE)

F03/03_LCS

10 A

Motorsteuereinheit, Steuereinheit für Wegfahrsperre

F03/04_LCS

10 A

Hintere Chassis-Steuereinheit

F03/05_LCS

10 A

Getriebesteuereinheit (AutoPowr™/IVT™)

F03/06_LCS

—

Nicht belegt

F03/07_LCS

20 A

Stromversorgung der vorderen Chassis-Steuereinheit (Magnetventile, Schrittmotoren E-SCV X - E-SCV XIII)

F03/08_LCS

—

Nicht belegt

F03/09_LCS

15 A

Zündschalter

F03/10_LCS

15 A

Kraftstoffvorwärmer

F03/11_LCS

10 A

Motorsteuereinheit

F03/12_LCS

—

Nicht belegt

F03/13_LCS

15 A

Motorsteuereinheit

F03/14_LCS

15 A

Motorsteuereinheit

F03/15_LCS

—

Nicht belegt

F03/16_LCS

10 A

2-polige Steckdose im CommandARM™

F03/17_LCS

—

Nicht belegt

F03/18_LCS

—

Nicht belegt

Relais-Nummer

Stärke (Ampere)

Verbraucher

K03/19_LCS

10/20 A

Relais für Kraftstoffvorwärmer

K03/20_LCS

1 A

Diode für Stromversorgung der Elektronik

K03/20_LCS

3 A

Diode für Warnblinker

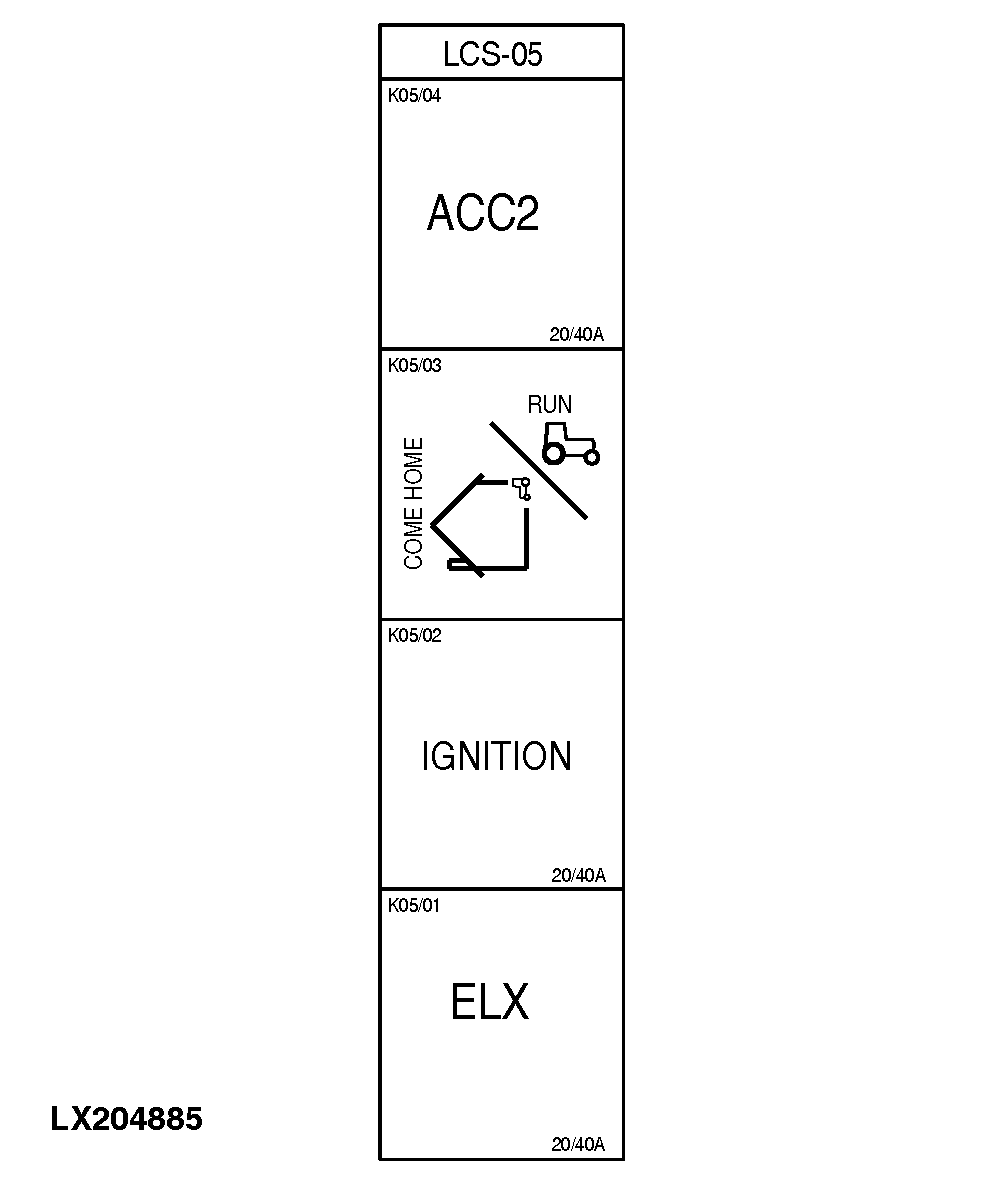

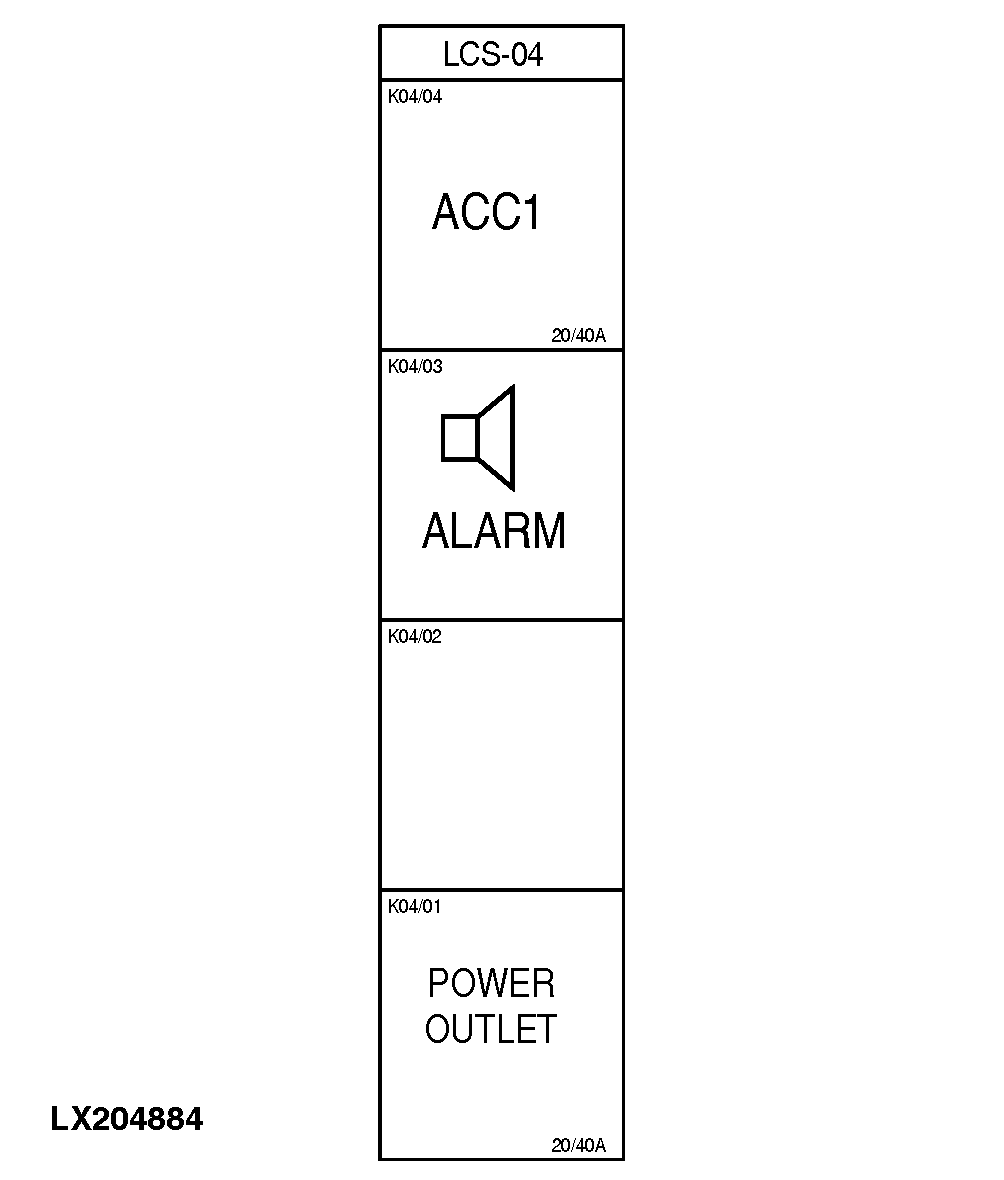

LCS-04 und LCS-05 - Relais bei AutoPowr™/IVT™-Getriebe

LX204884
LX204884-UN-09SEP13

LX204885
LX204885-UN-09SEP13

Relais-Nummer

Stärke (Ampere)

Benennung

Relais-Nummer

Stärke (Ampere)

Benennung

K04/01_LCS

20/40 A

Relais für 3-polige Steckdosen, Steckdosenleiste, 7-polige Steckdose (SAE)

Relais für 3-polige Steckdosen, Steckdosenleiste (ECE)

K05/01_LCS

20/40 A

Relais für Stromversorgung der Elektronik (ELX)

K04/02_LCS

—

Nicht belegt

K05/02_LCS

20/40 A

Relais für Versorgungsspannung (IGN)

K04/03_LCS

—

Warntongeber

K05/03_LCS

—

Stecker für Notfahreinrichtung

K04/04_LCS

20/40 A

Relais für Stromversorgung des Zubehörs (ACC1)

K05/04_LCS

20/40 A

Relais für Stromversorgung des Zubehörs (ACC2)
