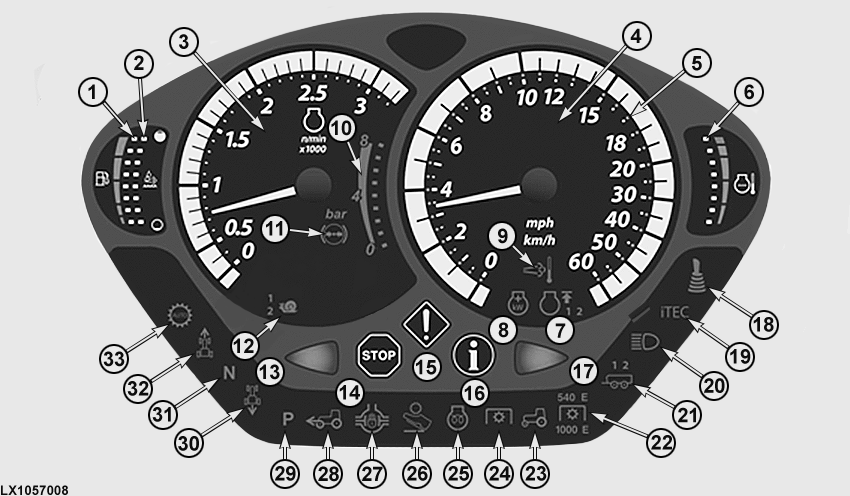

Anzeigeinstrument und Kontrollleuchten — AutoPowr™-Getriebe

LX1057008-UN-10JUN13

1 - LED-Leuchte für Kraftstofftank - zeigt den Füllstand des Kraftstofftanks an.

2 - LED-Leuchte für DEF-Tank - zeigt den Füllstand des DEF-Tanks an.

3 - Drehzahlmesser - zeigt die Kurbelwellendrehzahl pro Minute.

4 - Geschwindigkeitsanzeige - zeigt die Fahrgeschwindigkeit in mph bzw. km/h.

5 - LED-Leuchten am Umfang der Geschwindigkeitsanzeige zeigen den Bereich der Geschwindigkeitsvorwahl.

6 - LED-Leuchte für Kühlmitteltemperatur- dient der Überwachung der Kühlmitteltemperatur.

7 - Kontrollleuchte für FieldCruise™. Das Symbol und die entsprechende Ziffer leuchtet, wenn FieldCruise™ Benutzereinstellung 1 oder 2 aktiviert ist.

8 - Kontrollleuchte für IPM (Intelligent Power Management). Das Symbol leuchtet, wenn IPM aktiviert ist.

9 - Kontrollleuchte für Abgasfilterreinigung - leuchtet während der Reinigungsphase.

10 - Zeigt den aktuellen Luftdruck der pneumatischen Anhängerbremse.¹

11 - Bremsdruckwarnleuchte - Symbol leuchtet so lange rot, bis der Luftdruck der pneumatischen Anhängerbremse den Betriebsdruck erreicht hat. Danach leuchtet das Symbol weiß.¹

12 - Das Symbol oder die entsprechende Ziffer leuchtet, wenn der AutoPowr™ / IVT™ im Kriechgang-Modus oder der Geschwindigkeitsbereich 1 bzw. 2 aktiviert ist.

13 - Blinkkontrollleuchte links - blinkt bei eingeschaltetem linken Blinker oder bei eingeschalteter Warnblinkanlage.

14 - Rote STOP-Leuchte - blinkt, wenn eine schwerwiegende Störung auftritt. SOFORT Motor abstellen. Störungsmeldung im CommandCenter™ beachten und Ursache beseitigen.

15 - Gelbe ACHTUNG-Leuchte - blinkt, wenn eine Störung auftritt (Störungsmeldung im CommandCenter™ beachten). Zudem blinkt diese Leuchte, wenn bei laufendem Motor und geschaltetem Fahrtrichtungshebel (nicht bei Neutral) die Hilfsbremse betätigt wird.

16 - Blaue INFO-Leuchte - leuchtet bei Störungen an elektrischen Komponenten des Hydrauliksystems oder des Getriebes. Störungsmeldung im CommandCenter™ beachten und Ursache beseitigen, gegebenenfalls John Deere™ Händler aufsuchen.

17 - Blinkkontrollleuchte rechts - blinkt bei eingeschaltetem rechten Blinker oder bei eingeschalteter Warnblinkanlage.

18 - Kontrollleuchte für ISO Aux-Funktion - leuchtet bei aktiviertem ISOBUS-Bedienelement.

19 - iTEC™-Kontrollleuchte - leuchtet bei eingeschaltetem iTEC™.

20 - Fernlichtkontrollleuchte - leuchtet bei eingeschaltetem Fernlicht auf

21 - Anhängerblinkkontrollleuchte - blinkt, falls sich am Traktor ein oder zwei Anhänger befinden. Die Kontrollleuchte blinkt bei eingeschaltetem Blinker oder bei eingeschalteter Warnblinkanlage.

22 - Heckzapfwellenkontrollleuchten - zeigen zusammen mit der Leuchte (23) die momentan gewählte Drehzahl der Heckzapfwelle an.

23 - Leuchtet zusammen mit (22) und (24) und zeigt dabei an, ob Front- oder Heckzapfwelle eingeschaltet ist.

24 - Frontzapfwellenkontrollleuchte - leuchtet zusammen mit Leuchte (23), wenn die Frontzapfwelle eingeschaltet ist.¹

25 - Vorwärmkontrollleuchte - leuchtet, wenn der Zündschalter in die erste Stellung nach rechts gebracht wird. Motor erst starten, wenn die Leuchte erlischt.

26 - Kontrollleuchte für Gaspedalmodus - leuchtet, sobald der Gaspedalmodus aktiviert ist.

27 - Differenzialsperrkontrollleuchte - leuchtet bei eingeschalteter Differenzialsperre.

28 - Frontantriebskontrollleuchte - leuchtet bei eingeschaltetem Frontantrieb.

29 - Parkstellungskontrollleuchte - leuchtet, wenn der Fahrtrichtungshebel in der Parkstellung ist.

30 - Rückwärtsfahrtkontrollleuchte - leuchtet, wenn der Fahrtrichtungshebel in der Rückwärtsstellung ist.

31 - Neutralkontrollleuchte - leuchtet, wenn der Fahrtrichtungshebel in der Neutralstellung ist.

32 - Vorwärtsfahrtkontrollleuchte - leuchtet, wenn der Fahrtrichtungshebel in der Vorwärtsstellung ist.

33 - Kontrollleuchte für Getriebeautomatik - leuchtet, sobald die Automatik des AutoPowr™ / IVT™-Getriebes aktiviert ist.

Lampentest: Beim Starten des Motors leuchten alle Leuchten (Symbole) für ca. 1 Sekunde auf. Falls nicht, ist eine Sicherung oder eine LED defekt. Teil austauschen.

HINWEIS: Es leuchten nur die Lampen, die Funktionen betreffen, mit denen der Traktor ausgerüstet ist.

Nach Starten des Motors erlöschen die Leuchten.

HINWEIS: Die Fahrgeschwindigkeit kann in km/h oder MPH angezeigt werden. Die Einstellung kann im CommandCenter™ vorgenommen werden. Siehe Einstellungen CommandCenter™, Bildschirm Maßeinheiten in diesem Abschnitt.
