Elektronische Wartungskontrolle (falls vorhanden)

RXA0147925
RXA0147925-UN-13APR15

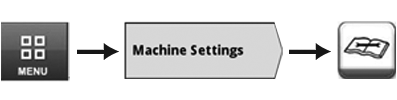

Menü → Registerkarte für Maschineneinstellungen → Symbol für Wartung & Kalibrierungen

LX1056998
LX1056998-UN-26NOV14

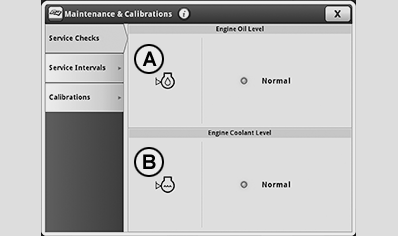

Anzeige grün: normaler Füllstand

LX234754
LX234754-UN-26OCT15

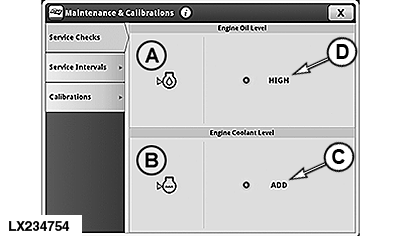

Anzeige rot: Füllstand zu hoch oder zu niedrig

Die elektronische Wartungskontrolle bietet eine Füllstandskontrolle für Motoröl und Motor-Kühlmittel, die vor dem ersten Start des Motors durchgeführt werden kann. Um die elektronische Wartungskontrolle nutzen zu können, die Bedienseite für Wartung & Kalibrierungen aufrufen.

  1. Menü wählen.
  2. Registerkarte für Maschineneinstellungen wählen.
  3. Symbol für Wartung & Kalibrierungen wählen.
  4. Registerkarte für Service Checks wählen.

Folgende Prüfpunkte stehen zur Verfügung:

A — Motorölstand

B — Motor-Kühlmittelstand

WICHTIG: Die Füllstandanzeige arbeitet nur ordnungsgemäß, wenn Folgendes beachtet wird:

  1. Traktor steht auf ebenem Untergrund und ist waagrecht ausgerichtet.
  2. Motor ist seit mindestens 40 Minuten abgestellt. Die Wartezeit ist temperaturabhängig und wird im CommandCenter™ angezeigt.

Eine Leuchte zeigt den Status des jeweiligen Prüfpunkts der Maschine an. Eine grüne Leuchte zeigt einen normalen Füllstand an. Eine rote Leuchte zeigt an, dass der Füllstand entweder zu hoch oder zu niedrig ist.

WICHTIG:

• Die Meldung “Füllstand zu niedrig” (C) bedeutet, dass sich der Ölpegel nahe der MIN-Markierung des Ölmessstabs befindet.

• Die Meldung “Füllstand zu hoch” (D) bedeutet, dass ein hoher Ölpegel, evtl. über der MAX-Markierung gemessen wird.

Beide Meldungen (C) und (D) können eine Korrektur des Ölstands erforderlich machen. Zur Kontrolle den Ölstand mittels Ölmessstab feststellen und falls nötig den Ölstand korrigieren.

Ist keine Messung möglich, kann es an einer der folgenden Ursachen liegen:

  • Motor läuft.
  • Motor ist noch nicht lange genug abgestellt und die Flüssigkeiten haben sich noch nicht vollständig abgesetzt. Wartezeit mindestens 40 Minuten, je nach Temperatur.

HINWEIS: Mögliche Ursachen werden im CommandCenter™ angezeigt.

RXA0126688
RXA0126688-UN-07JUN12

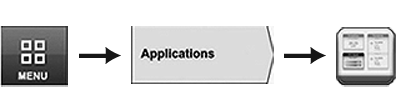

Menü → Registerkarte für Anwendungen → Symbol für Layout Manager

LX1057479
LX1057479-UN-26NOV14

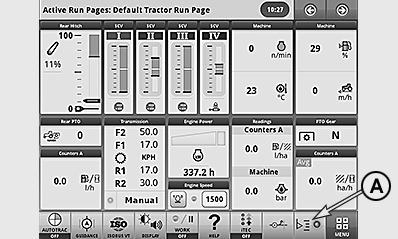

Softkey mit Statusanzeige auf der Shortcutleiste

Zu der Shortcutleiste auf der Hauptseite kann ein Softkey (A) mit einer Statusanzeige für die elektronische Wartungskontrolle hinzugefügt werden.

  1. Menü wählen.
  2. Registerkarte für Maschineneinstellungen wählen.
  3. Symbol für Layout Manager wählen.
  4. Entsprechenden Softkey wählen und hinzufügen.

• Leuchtet die Statusanzeige des Softkeys grün, sind alle Füllstände normal.

• Leuchtet die Statusanzeige des Softkeys rot, ist einer oder beide Füllstände zu hoch bzw. zu niedrig.

• Leuchtet die Statusanzeige des Softkeys nicht, ist das Prüfen der Füllstände nicht möglich.

WICHTIG: Leuchtet die Statusanzeige der Wartungsprüfung rot oder gar nicht, die Seite für elektronische Wartungskontrolle aufrufen und die Informationen im CommandCenter™ beachten.

OULXA64,00034D0-29-20160229
