Multifunktionshebel, elektrisch — Bedienelemente einrichten

LX266812-UN-29APR16

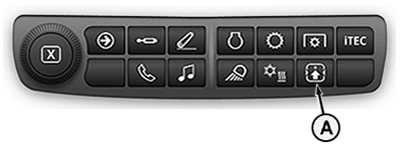

Taste für “Bedienelemente einrichten”

LX234519-UN-10FEB15

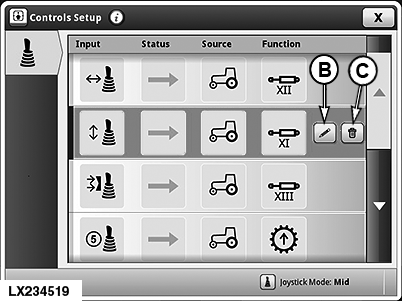

Seite “Bedienelemente einrichten” (Standardbelegung) gezeigt

LX234522-UN-10FEB15

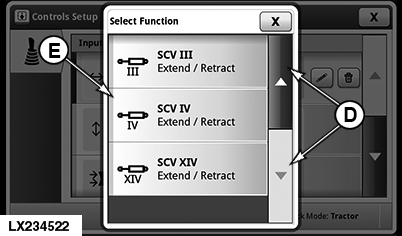

“Funktion” wählen

LX234523-UN-10FEB15

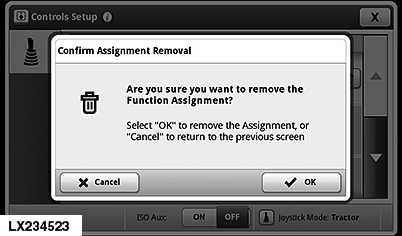

Entfernen einer Funktion bestätigen

A - Taste für Bedienelemente einrichten

B - Funktion bearbeiten

C - Funktion löschen

D - Tasten zum Navigieren

E - Funktion wählen

Wird der Multifunktionshebel aktiviert, werden die Funktionen der Tasten (5) bis (9) sowie des Wippschalters (B) automatisch aktiviert. Taste (F) drücken, um aktuelle Tastenbelegung anzuzeigen. Fehlbedienungen können tödliche Unfälle verursachen.

WICHTIG: Die Funktionen der Tasten (5) bis (9) des Multifunktionshebels ist fest vorgegeben. Wenn vorhanden, werden diese Funktionen automatisch angezeigt und aktiviert.

Taste	Funktion
5	Gang hochschalten
6	Schwingungstilgung des Frontladers aktivieren1
7	Gang runterschalten
8	Memo-Taste oder Umleitventil 2 aktivieren12
9	Umleitventil 1 aktivieren1

Den Bedienelementen eine Funktion zuordnen:

1. Taste (A) drücken.

   HINWEIS: Die Seite für “Bedienelemente einrichten” wird mit der aktuellen Funktionsbelegung der Tasten und Bewegungsachsen angezeigt.

2. Bewegungsachse wählen (Bewegungsachse links/rechts des Multifunktionshebels gezeigt).

3. Drücken der Taste (B) öffnet das Fenster mit den verfügbaren Funktionen. Bei Bedarf mit den Tasten (D) zur gewünschten Funktion navigieren.

   HINWEIS: Es werden nur Funktionen angezeigt, die im aktuellen Betriebsmodus verfügbar sind.

4. Funktion wählen und mit “OK” bestätigen.

Löschen einer zugeordneten Funktion:

1. Taste (A) drücken.

2. Bewegungsachse wählen, Taste (C) betätigen und mit “OK” bestätigen.
