Vorderachse dreiteilig (Version 2) — Hinweise zu Lenkanschlag einstellen

WICHTIG:

LX1053442-UN-23MAY12

LX1056914-UN-27JUN13

Lenkanschlag-Kit AL225331 für engere Spurweiten

WICHTIG: Mit einem Lenkanschlag-Kit kann für die folgenden Vorderachsen ein Lenkanschlag für engere Spurweiten eingestellt werden.

Vorderachse dreiteilig (Version 2)	Lenkanschlag-Kit
• 750 (M50) ..............	AL225331
• 755 (M60) ..............	AL225331

WICHTIG: Die erforderlichen Einstellwerte der Lenkanschläge einer der folgenden Tabellen entnehmen:

• “Vorderachse dreiteilig (Version 2) — Starre Kotflügel und Lenkanschlag einstellen”

• “Vorderachse dreiteilig (Version 2) — Drehbare Kotflügel und Lenkanschlag einstellen”

Siehe entsprechendes Vorderachsmodell auf den folgenden Seiten.

1. Die Kotflügel (falls vorhanden) und die Spurweiten einstellen, bevor die Lenkanschläge eingestellt werden.

2. Die korrekte Position der Lenkanschläge für die Reifengröße und Spurweite sind der Tabelle “Vorderachse dreiteilig (Version 2) — Kotflügel und Lenkanschlag einstellen” der entsprechenden Vorderachse zu entnehmen.

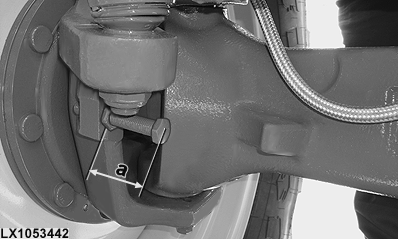

3. Die Schraubenlänge (a) wie gezeigt messen, um die Lenkanschläge in die korrekte Position zu bringen. Eine Einschraubtiefe der Lenkanschläge von mindestens 10 mm (0.4 in.), muss gewährleistet sein.

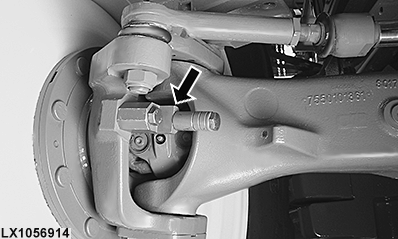

   Wenn die Länge der Lenkanschläge nicht ausreichend ist, kann eine Anschlagverlängerung verwendet werden. Hierzu einen autorisierten Händler kontaktieren.

   WICHTIG: Folgendes bei der Einstellung der Lenkanschläge beachten:

   Länge der Anschlagschraube (M16)	Bis 80 mm (3.1 in.)	Ab 85 mm (3.3 in.) und größer
   Lenkanschlag-Kit	ohne	mit AL225331
   Höhe der Mutter (M16)	H = 13 mm (0.51 in.)	—
   Vorgeschriebenes Drehmoment	120 ± 10 N·m (89 ± 7 lb.-ft.)	—

4. Die Sicherungsmuttern der Lenkanschläge mit dem vorgeschriebenen Drehmoment festziehen.

5. Das Rad ganz nach rechts einschlagen. Das Achsschenkelgehäuse fünfmal an den Lenkanschlag anschlagen. Auf der linken Seite wiederholen.

6. Die Sicherungsmuttern der Lenkanschläge nochmals mit dem vorgeschriebenen Drehmoment anziehen.

7. Das Lenkrad ganz nach links und dann nach ganz rechts einschlagen, um den Abstand nachzuprüfen.

WICHTIG: Nach jeder Einstellung folgende Punkte beachten:

• Den Abschaltwinkel für die automatische Ein- und Ausschaltung des Frontantriebs einstellen. Siehe “Frontantrieb schalten” in Abschnitt “Fahren des Traktors — allgemein”.

• Prüfen, ob erforderliche Freiräume eingehalten werden, siehe in diesem Abschnitt “Berührungen von Vorderrad oder Kotflügel mit Traktorkomponenten vermeiden”.
