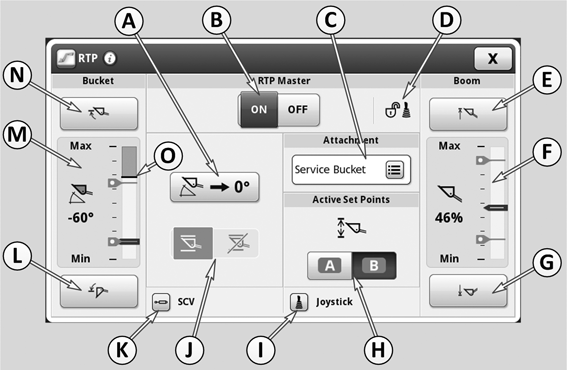

RTP - Seite für Positionsrückführung, Funktionen

LX211112-UN-12MAY14

A	Softkey zum Speichern der aktuellen Schaufelposition als 0°-Position (Neutralstellung zum leichten Wiederauffinden einer oft benötigten Position).
B	Softkeys zum Ein- und Ausschalten der Positionsrückführung (EIN, wenn linker Softkey dunkel hinterlegt ist).
C	Anzeige und Dropdown-Feld für die Auswahl eines Anbaugerätes. Hier können verschiedene Anbaugeräte (bzw. Anwendungen) gespeichert werden. Für jedes Anbaugerät werden folgende Einstellungen gespeichert: Die Speicherpunkte in beiden Gruppen; Durchflusseinstellungen von SCV 11 und SCV 12, Charakteristik des Multifunktionshebels und die 0°-Position der Schaufel.
D	Anzeige - Verriegelungszustand des Multifunktionshebels (gesperrt oder frei)
E	Oberen Speicherpunkt festlegen, zu dem die Schwinge automatisch zurückkehren soll. Schwinge in gewünschte Höhe bringen und Softkey (E) drücken, um diese Position als oberen Speicherpunkt festzulegen.
F	Anzeige des Bewegungsbereiches der Schwinge und der aktuellen Position (weitere Details werden später beschrieben).
G	Unteren Speicherpunkt festlegen, zu dem die Schwinge automatisch zurückkehren soll. Schwinge in gewünschte Höhe bringen und Softkey (G) drücken, um diese Position als unteren Speicherpunkt festzulegen.
H	Softkeys zum Umschalten zwischen den zwei Gruppen von Speicherpunkten, A oder B. Für jedes Anbaugerät können zwei unabhängige Gruppen von Speicherpunkten bearbeitet werden. Eine Gruppe besteht aus je einem oberen und je einem unteren Speicherpunkt für Schwinge und Schaufel. Die Anzeige verändert die Farbe der Speicherpunkte entsprechend der aktuell gewählten Gruppe (A = blau und B = grün). Die Umschaltung zwischen A und B kann auch durch Taste 8 des Multifunktionshebels erfolgen.
I	Softkey zum Wechseln zu den Einstellungen des Multifunktionshebels (siehe Beschreibung des elektrischen Multifunktionshebels in diesem Abschnitt).
J	Softkeys zum Ein- und Ausschalten der elektronischen Parallelführung. Wenn die Positionsrückführung eingeschaltet ist (B), kann die elektronische Parallelführung nur deaktiviert werden, wenn ein Frontlader mit mechanischer Parallelführung angebaut ist.
K	Zu den SCV-Einstellungen wechseln (siehe Beschreibung der Zusatzsteuergeräte in diesem Abschnitt).
L	Unteren Speicherpunkt festlegen, zu dem die Schaufel automatisch zurückkehren soll. Schaufel in gewünschten Kippwinkel bringen und Softkey (L) drücken, um diese Position als unteren Speicherpunkt festzulegen.
M	Anzeige des Kippwinkels der Schaufel und der aktuellen Position (weitere Details werden später beschrieben)
N	Oberen Speicherpunkt festlegen, zu dem die Schaufel automatisch zurückkehren soll. Schaufel in gewünschten Kippwinkel bringen und Softkey (N) drücken, um diese Position als oberen Speicherpunkt festzulegen.
O	Dieser Strich kennzeichnet den obersten Punkt, der bei aktivierter elektronischer Parallelführung erreicht werden kann.

HINWEIS: Wenn ein Frontlader ohne mechanische Parallelführung angebaut ist, wird beim Traktorstart automatisch die elektronische Parallelführung aktiviert. Wenn die automatische Positionsrückführung aktiviert wird, sind die Softkeys zum Ein- und Ausschalten der elektronischen Parallelführung ausgegraut und können nicht betätigt

Wenn ein Frontlader mit mechanischer Parallelführung angebaut ist, bleibt die letzte Einstellung der elektronischen Parallelführung (an oder aus) beim Traktorstart aktiviert.

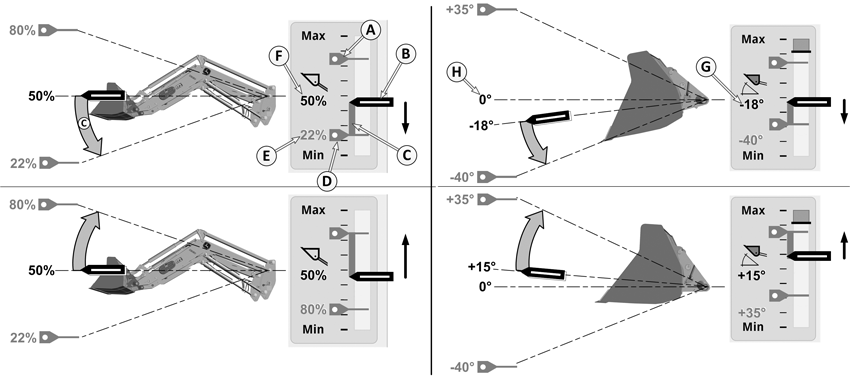

Die Anzeige während der Frontladerarbeit

LX211118-UN-05MAY14

A - Oberer Speicherpunkt, einstellbare Position, zu der sich der Frontlader automatisch bewegen kann.
B - Der Positionsanzeiger zeigt die aktuelle Position an.
C - Bei Bewegung von Schwinge oder Schaufel erscheint ein farbiger Anzeigebalken. Dieser stellt die Strecke dar, die zurückgelegt werden soll.
D - Unterer Speicherpunkt, einstellbare Position, zu der sich der Frontlader automatisch bewegen kann.
E - Dieser Prozentwert entspricht dem Speicherpunkt, zu dem sich die Schwinge gerade bewegt.
F - Dieser Prozentwert entspricht der aktuellen Schwingenposition, im Verhältnis zum maximal möglichen Bewegungsbereich (ganz oben = 100%).
G - Anders wie bei der Schwinge, wird für die Schaufel hier der aktuelle Winkel angegeben. Der angezeigte Winkel ist ausgehend von der gespeicherten Nullposition, siehe (H). Ein positives Vorzeichen bedeutet dabei, dass sich der aktuelle Winkel über der Nullposition befindet. Ein negatives Vorzeichen bedeutet dabei, dass sich der aktuelle Winkel unter der Nullposition befindet.
H - Nullposition (0°), einstellbare Position zum leichten Wiederauffinden eines oft benötigten Kippwinkels. Die Steuerung der Schaufel muss manuell erfolgen.
