Inserimento del bloccaggio del differenziale

LX1057093-UN-27AUG13

Console laterale

LX1057094-UN-22JAN14

CommandARM™

LX1057095-UN-22JUL13

LX1057167-UN-27AUG13

A - Pulsante per inserimento e disinserimento manuale bloccaggio differenziale

B - Pulsante per inserimento e disinserimento automatico bloccaggio differenziale

C - Manopola per inserimento manuale bloccaggio differenziale

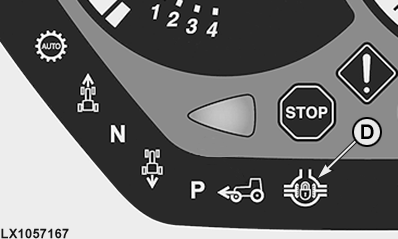

D - Spia luminosa

ATTENZIONE: Non cercare di sterzare con il bloccaggio del differenziale inserito!

Bloccaggio del differenziale, inserimento e disinserimento manuale

Se le ruote posteriori hanno uno slittamento molto diverso tra loro, inserire il bloccaggio del differenziale mediante il pulsante (A) o il pulsante (C) (solo se la differenza di velocità non è troppo alta).

NOTA: Quando il bloccaggio del differenziale è inserito, le spie luminose (A) sul pulsante e (D) sul pannello strumenti si accendono.

Il bloccaggio del differenziale viene disinserito come segue:

• Azionando nuovamente il pulsante (A)

• Premendo uno o entrambi i pedali del freno

È responsabilità dell'operatore inserire nuovamente il bloccaggio del differenziale.

Bloccaggio del differenziale, inserimento e disinserimento automatico

La funzione di attivazione e disattivazione automatica del bloccaggio del differenziale può essere abilitata e disabilitata mediante il pulsante (B). Se la funzione è attiva, la spia luminosa del pulsante (B) si accende e il bloccaggio del differenziale viene attivato o disattivato automaticamente a seconda della situazione di guida.

NOTA: Se il bloccaggio del differenziale si attiva a causa della situazione di guida, si accende anche la spia luminosa (D) sul pannello strumenti.

NOTA: L'attivazione e la disattivazione automatiche del bloccaggio del differenziale sono disponibili solo su trattori dotati di assale per trazione anteriore.

Le seguenti situazioni di guida determinano l'attivazione o la disattivazione automatica del bloccaggio del differenziale:

Situazione di guida	Bloccaggio differenziale
• Velocità di spostamento inferiore a 19 km/h (11.8 mph) + Nessun pedale del freno premuto + Angolo di sterzata inferiore all'angolo di arresto personalizzato1..............	ON
• Velocità di spostamento superiore a 23 km/h (14.3 mph)..............	OFF
• Uno o entrambi i pedali del freno premuti..............	OFF
• Angolo di sterzata superiore all'angolo di arresto personalizzato1..............	OFF

Bloccaggio del differenziale, innesto e disinnesto automatico tramite angolo di arresto personalizzato (ove presente)

LX1057168-UN-22JAN14

Console laterale

LX1057169-UN-22JAN14

CommandARM™

LX1057170-UN-28AUG13

In figura: AutoPowr™

LX1057171-UN-28AUG13

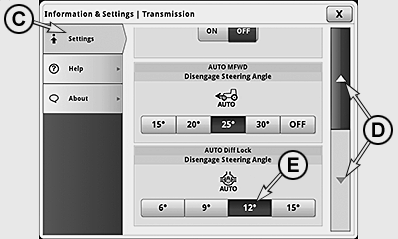

Selezionare la scheda (C) e usare i tasti di scorrimento (D) per selezionare la casella di immissione corrispondente. Selezionare l'angolo di arresto desiderato (E). Per salvare, chiudere questa schermata e quella della trasmissione.
