Sollevatore posteriore - Uso della leva di comando profondità

I movimenti della leva di comando profondità (A) nelle aree (D) ed (E) determinano il sollevamento o l'abbassamento del sollevatore posteriore. La velocità di sollevamento o di abbassamento è proporzionale allo spostamento della leva (A) rispetto alla posizione centrale. Premere la leva (A) verso il basso per abbassare il sollevatore posteriore; tirare la leva verso l'alto per sollevare il sollevatore posteriore.

LX1057212-UN-09SEP13

Console laterale

LX1057213-UN-22JAN14

CommandARM™

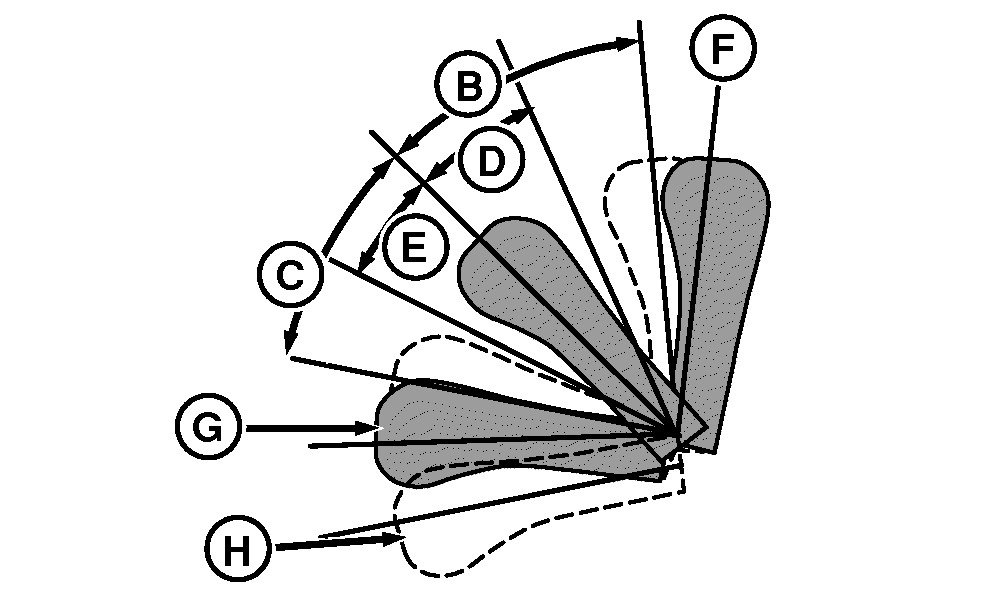

RXA0104294-UN-11AUG09

Leva di comando profondità

LX1057214-UN-06SEP13

Console laterale

LX1057215-UN-22JAN14

CommandARM™

A - Leva di comando profondità (posizione di sollevamento, abbassamento e flottazione)

B - Sollevamento rapido sollevatore posteriore

C - Abbassamento rapido sollevatore posteriore

D - Sollevamento lento sollevatore posteriore

E - Abbassamento lento sollevatore posteriore

F - Posizione di scatto, sollevamento

G - Posizione di scatto, abbassamento

H - Posizione di flottazione (trattenimento)

I - Pulsante SET, memorizzazione profondità di lavoro

J - Bloccaggio per trasporto/ammortizzazione sollevatore

• La leva (A) non comanda il sollevatore posteriore oltre il limite di altezza superiore, ma può abbassarlo al di sotto della profondità impostata e memorizzata.
• Un breve scatto della leva (A) dalla posizione neutrale alla posizione (D) o (E) modifica la posizione del sollevatore a piccoli incrementi.

Impostazione della profondità di lavoro

Usare la leva (A) per portare il sollevatore posteriore alla profondità di lavoro desiderata, quindi premere il pulsante SET (I) per memorizzare il valore.

• Ogni volta che viene premuto il pulsante SET (I), la profondità di lavoro precedente viene sovrascritta.

Posizioni di scatto della leva (A)

Quando la leva (A) viene tirata in posizione di scatto (F) e poi rilasciata, il sollevatore posteriore si alza fino a raggiungere il limite superiore impostato. Spingendola in posizione di scatto (G) e rilasciandola, il sollevatore posteriore si abbassa fino a raggiungere la profondità di lavoro memorizzata.

• Se durante l'abbassamento si tiene la leva (A) in posizione di scatto in avanti, il sollevatore posteriore si abbassa oltre la profondità di lavoro memorizzata. Se il trattore è in movimento, quando la leva (A) viene rilasciata il sollevatore posteriore si alza fino a raggiungere la profondità di lavoro memorizzata.
• La profondità di lavoro può essere impostata spostando la leva (A) nelle aree (B) e (C). Se la leva (A) viene premuta nella posizione di scatto in avanti e poi rilasciata, il sollevatore posteriore torna alla profondità di lavoro memorizzata.

Posizione di flottazione (posizione di trattenimento)

La posizione di flottazione (H) mantiene la valvola di abbassamento del sollevatore posteriore continuamente aperta. Ciò consente a un'attrezzatura con ruote di livello di seguire il profilo del terreno e facilita lo smontaggio dell'attrezzatura. Vedere anche "Sollevatore posteriore - Uso della posizione di flottazione" in questa Sezione.

Bloccaggio per trasporto/ammortizzazione del sollevatore

ATTENZIONE: Per prevenire infortuni e danni alle attrezzature, attivare le funzioni di bloccaggio per trasporto/ammortizzazione del sollevatore prima del trasporto.

Prima di eseguire il trasporto o altre operazioni che non richiedono l'uso del sollevatore posteriore, alzare il sollevatore posteriore mediante la leva (A) e quindi premere il pulsante di bloccaggio per trasporto/ammortizzazione del sollevatore (J). In questo modo si blocca il sollevatore posteriore e si attiva la funzione di ammortizzazione del sollevatore.

• La leva (A) è disabilitata in modo che il sollevatore non possa essere abbassato accidentalmente; può però essere risollevato fino alla posizione di bloccaggio non appena la leva (A) viene portata nella posizione di scatto per sollevamento (F) e mantenuta in tale posizione.
• Se il sollevatore posteriore si abbassa con il motore spento, è possibile riportarlo all'altezza di bloccaggio impostata precedentemente portando la leva (A) nella posizione di scatto per sollevamento (F) e mantenuta in tale posizione con il motore in moto.
• L'ammortizzazione del sollevatore contrasta il movimento di inclinazione avanti o indietro/oscillazione del trattore che si può verificare durante il trasporto dell'attrezzatura montata sul sollevatore posteriore. Vedere anche Sollevatore posteriore - Ammortizzazione del sollevatore in questa Sezione.

Per sbloccare il sollevatore posteriore e disinserire l'ammortizzazione, premere di nuovo il pulsante di bloccaggio per trasporto/ammortizzazione del sollevatore (J).
