Sollevatore anteriore (Premium)

In base all'equipaggiamento del trattore il sollevatore anteriore può essere azionato da una leva di comando del sollevatore anteriore o dalla leva multifunzione.

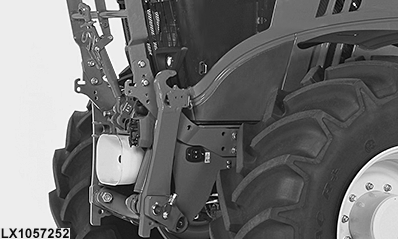

LX1057252-UN-10SEP13

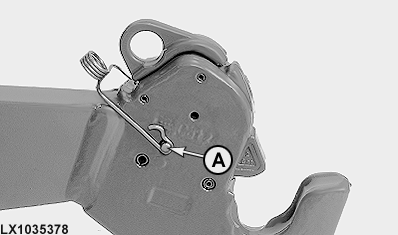

Parallela, bloccaggio del gancio

LX1035378-UN-18JAN05

A — Kit di componenti per bloccaggio

ATTENZIONE: Quando si installano attrezzature con carichi asimmetrici (ad es. piatti tosaerba su braccio laterale) o quando si guida in aree con vegetazione alta o si lavora in un bosco, i ganci di attacco delle parallele devono essere bloccati per evitare aperture involontarie.

Usare il kit di componenti per bloccaggio John Deere™ AL165485 su entrambi i ganci di attacco.

Posizioni delle parallele

LX1046207-UN-21JUN11

LX1046208-UN-21JUN11

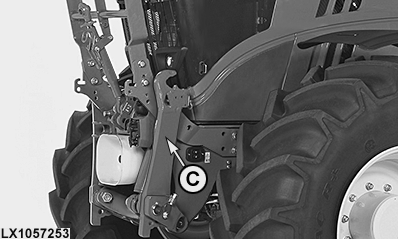

LX1057253-UN-10SEP13

B — Parallele bloccate

C — Parallele in posizione di trasporto

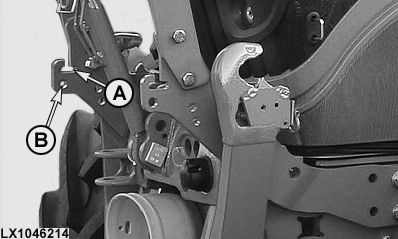

Staffe per le molle del piatto (se presente)

LX1046214-UN-22JUN11

A — Apertura per catena

B — Foro per molla

L'apertura (A) consente l'attacco della catena per il limite di altezza di taglio.

NOTA: Spostare il distributore idraulico per abbassare il piatto fino alla posizione di flottazione.

La molla di ammortizzazione può essere agganciata nel foro (B).

Comando remoto

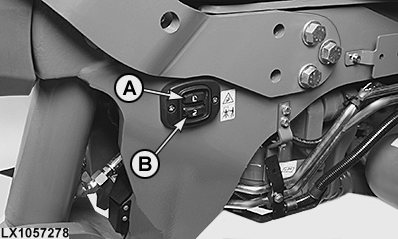

LX1057278-UN-11SEP13

Per motivi di sicurezza, il sollevatore si alza ed abbassa più lentamente.

Con i pulsanti (A) e (B) è possibile sollevare o abbassare il sollevatore anteriore. I limiti impostati per l'altezza di sollevamento o la profondità di lavoro non vengono presi in considerazione.

Pressione dell'interruttore superiore (A): sollevamento attrezzatura

Pressione dell'interruttore inferiore (B): abbassamento attrezzatura

NOTA: Il comando remoto esclude la leva di comando nella cabina.

Prese anteriori

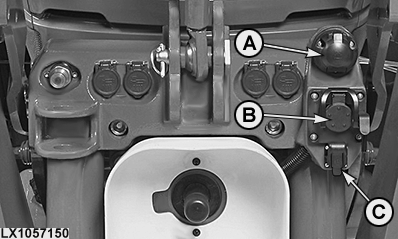

LX1057150-UN-06SEP13

NOTA: L'immagine mostra il trattore con le attrezzature addizionali.

A — Presa di alimentazione a sette contatti

La presa è usata per collegare le luci, i lampeggiatori e i dispositivi elettrici installati sull'attrezzatura. Usare sempre le luci ausiliarie sugli attrezzi trainati quando gli indicatori di direzione e le altre luci del trattore rimangono nascoste dagli attrezzi stessi.

NOTA: Rivolgersi al concessionario John Deere per ordinare i connettori adeguati.

B — Presa ISOBUS (ISB)

È possibile collegare alla presa (B) un'attrezzatura conforme allo standard ISO 11783.

C — Presa tripolare di alimentazione

Il terminale 15/30 della presa di alimentazione tripolare fornisce una corrente continua costante max. di 25 A. Il terminale 82 fornisce una corrente continua costante max. di 5 A. Il terminale 31 è collegato a massa.
Ruotare la chiave nell’interruttore a chiave verso destra per alimentare il terminale 82. Il terminale 15/30 è alimentato anche quando l'accensione è disattivata.

IMPORTANTE: Quando vengono usate utenze elettriche con un elevato consumo di corrente, sarà opportuno non superare il carico di corrente massimo consentito del circuito di alimentazione (25 A).

Attacchi anteriori

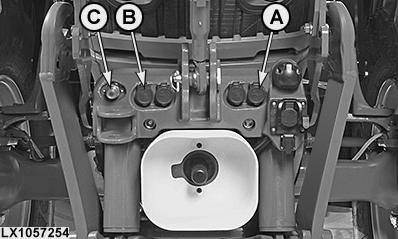

LX1057254-UN-10SEP13

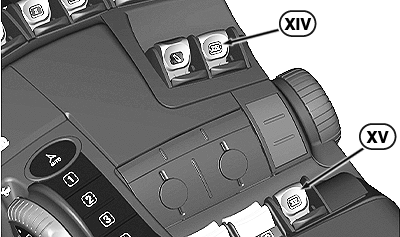

LX266797-UN-18MAR16

A — Attacchi, distributore idraulico XIV

B — Attacchi, distributore idraulico XV (opzionale)

Gli attacchi (A) e (B) vengono azionati mediante le leve di comando dei distributori idraulici XIV e XV.

NOTA: Usare gli attacchi (A) del distributore idraulico XV solo per funzioni accessorie.

ATTENZIONE: La pressione di attesa massima del sistema idraulico è di 20000 kPa (200 bar; 2900 psi). Per garantire la sicurezza e il corretto funzionamento del sistema, usare esclusivamente ricambi originali John Deere.

Gli attacchi (A) e (B) consentono di collegare e scollegare il tubo idraulico solo in assenza di pressione.

Per collegare il giunto del tubo, premerlo con decisione dentro l'attacco.

Per scollegare il tubo, tirarlo con decisione.

C — Circuito di ritorno privo di pressione

Questo collegamento garantisce un ritorno di olio privo di pressione.

Comandi

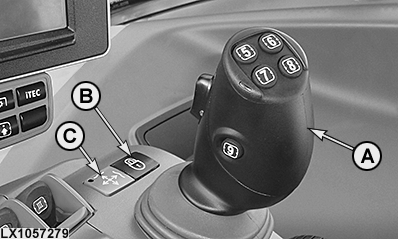

LX1057279-UN-23JAN14

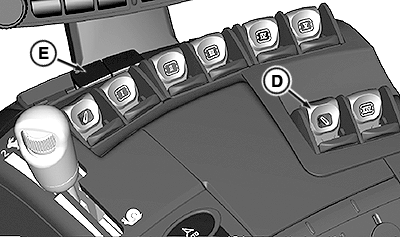

LX266798-UN-18MAR16

A - Leva multifunzione

B - Pulsante di bloccaggio, leva multifunzione ON/OFF

C - Spia luminosa, leva multifunzione abilitata

D - Leva di comando, sollevatore anteriore

E - Pulsante di bloccaggio, distributori idraulici ON/OFF

Il sollevatore anteriore viene alimentato con olio attraverso il distributore idraulico X. Il sollevatore anteriore viene comandato tramite la leva multifunzione (A) o con la leva di comando (D) del sollevatore anteriore.

IMPORTANTE: Quando il sollevatore anteriore non viene utilizzato, la leva multifunzione (A) o la leva di comando (D) deve essere bloccata. A tal fine, premere il pulsante di bloccaggio (B) e accertarsi che la spia luminosa (C) o (E) del pulsante di bloccaggio sia accesa. La leva multifunzione o la leva di comando possono essere ancora mosse ma il sollevatore anteriore non si deve muovere. Altrimenti vi è il rischio di un azionamento involontario del sollevatore anteriore, che potrebbe causare incidenti gravi.

Sicurezza

ATTENZIONE: Quando si usa il sollevatore anteriore, è importante rispettare i carichi massimi ammessi sull'assale e la capacità di carico dei pneumatici.

ATTENZIONE: Un'attrezzatura montata anteriormente influenza negativamente le caratteristiche di guida del trattore. Maneggiare il veicolo secondo la diversa dinamica di guida del trattore.

ATTENZIONE: Abbassare sempre a terra gli attrezzi montati anteriormente prima di lasciare il trattore incustodito.

ATTENZIONE: Prima di collegare l'attrezzatura a uno degli attacchi rapidi anteriori, abbassare a terra le attrezzature montate anteriormente e arrestare il motore.

ATTENZIONE: Quando si lasciano l'azienda agricola o i campi e quando si guida il veicolo su strada, in particolare in prossimità di incroci, tenere sempre presente che le dimensioni della parte anteriore del trattore sono cambiate. In caso di dubbio, chiedere l'assistenza di una seconda persona.

ATTENZIONE: Rispettare i requisiti di illuminazione. I fari anteriori e gli indicatori di direzione potrebbero venire nascosti dall'attrezzatura montata anteriormente. In questo caso, utilizzare luci addizionali.

ATTENZIONE: Quando il sollevatore anteriore non viene utilizzato, ripiegare sempre le parallele.
