Distributori idraulici - Scollegamento dei tubi idraulici flessibili

LX266990-UN-10OCT16

LX234752-UN-15OCT15

Anello di bloccaggio, Leva multifunzione meccanica

LX234753-UN-15OCT15

Leva di bloccaggio, distributori idraulici meccanici

LX1057411-UN-16JUN14

In figura: CommandARM™

LX1057297-UN-18SEP13

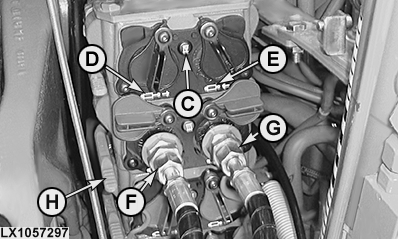

A - Pulsante di bloccaggio/anello di bloccaggio per leva multifunzione

B - Pulsante/leva di bloccaggio distributore idraulico

C - Numero di identificazione

D - Icona estensione

E - Icona retrazione

F - Tubo idraulico flessibile per "estensione"

G - Tubo idraulico flessibile per "retrazione"

H - Leva

ATTENZIONE: Precauzioni contro gli infortuni. Prima di staccare gli attrezzi, scollegare i tubi idraulici e, per evitare un movimento involontario dell'attrezzo, osservare quanto segue:

• Abbassare l'attrezzatura a terra.

• Impostare i comandi del distributore idraulico in posizione neutrale e bloccarli.

1. Inserire il freno di parcheggio.

2. Abbassare l'attrezzatura a terra.

3. Portare i distributori idraulici nella posizione di flottazione per alcuni secondi mentre l'accensione è inserita o il motore è in funzione.

4. Bloccare i comandi dei distributori idraulici nel modo seguente:

   • Portare la leva multifunzione in posizione neutrale e bloccare con il pulsante di bloccaggio o l'anello (A).
   • Portare la leva di comando del distributore idraulico in posizione neutrale e bloccare con il pulsante di bloccaggio o la leva (B).



5. Prima di scollegare i tubi flessibili, spingere leggermente la leva (H) verso il basso per scaricare la pressione accumulatasi a causa dell'olio trattenuto.

6. IMPORTANTE: La forzatura o gli strattoni ai tubi, quando vengono scollegati dai distributori idraulici, possono danneggiare le estremità dei tubi e i giunti di attacco dei distributori idraulici. Se i tubi flessibili non possono essere rimossi facilmente, ridurre la pressione del sistema idraulico portando per alcuni secondi il distributore idraulico in posizione di flottazione, con il motore in funzione. Spingere la leva (H) verso il basso per rimuovere i tubi flessibili.

   Estrarre in linea retta i tubi flessibili dai collegamenti.

7. Ruotare i parapolvere verso il basso per coprire i collegamenti.
