Distributori idraulici - Collegamento o scollegamento dei tubi idraulici flessibili sul sollevatore anteriore (se presente)

LX266990-UN-10OCT16

LX234752-UN-15OCT15

Anello di bloccaggio, Leva multifunzione meccanica

LX234753-UN-15OCT15

Leva di bloccaggio, distributori idraulici meccanici

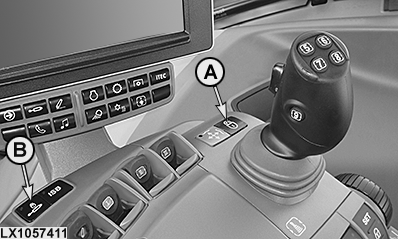

LX1057411-UN-16JUN14

In figura: CommandARM™

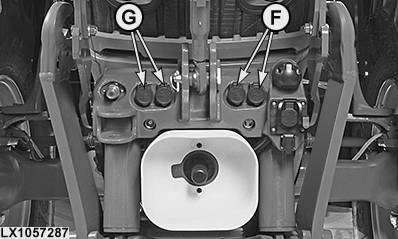

LX1057287-UN-11SEP13

Collegamenti sollevatore anteriore

A - Pulsante di bloccaggio/anello di bloccaggio per leva multifunzione

B - Pulsante/leva di bloccaggio distributore idraulico

F - Distributore idraulico XIV, su sollevatore anteriore

G - Distributore idraulico XV, su sollevatore anteriore (opzionale)

ATTENZIONE: gli schizzi del fluido ad alta pressione possono penetrare sotto la cute e causare gravi lesioni. Per evitare questo rischio, scaricare la pressione prima di scollegare i tubi del sistema.

In caso di incidente, rivolgersi immediatamente a un medico. Se il fluido penetra sotto pelle, deve essere rimosso chirurgicamente entro poche ore per impedire la cancrena.

ATTENZIONE: Precauzioni contro gli infortuni. Prima di fissare gli attrezzi, collegare i tubi idraulici e, per evitare un movimento involontario dell'attrezzo, osservare quanto segue:

• Spegnere il motore.

• Impostare i comandi del distributore idraulico in posizione neutrale e bloccarli.

IMPORTANTE: I tubi idraulici flessibili possono non funzionare correttamente se danneggiati, schiacciati, vecchi o esposti ad agenti dannosi. Controllare con regolarità i tubi.

Sporcizia, polvere o altri corpi estranei possono danneggiare il sistema idraulico. Prima di collegare un attrezzo al trattore, pulire a fondo i tubi e i distributori idraulici.

IMPORTANTE: se l'area intorno ai collegamenti e alle parti elettroniche dei distributori idraulici viene pulita con vapore o con una pulitrice ad alta pressione, c'è il rischio di danneggiare l'apparecchiatura. In caso di utilizzo di pulitrici ad alta pressione con pressione superiore a 6895 kPa (69 bar) (1000 psi), mantenere una distanza minima di 200 mm (8 in) dai collegamenti.

NOTA: I collegamenti idraulici sul lato anteriore del trattore e/o sotto il predellino di destra (se presente) sono azionati mediante la leva di comando multifunzione.

Collegamento dei tubi idraulici

1. Inserire il bloccaggio di stazionamento e spegnere il motore.

2. Bloccare i comandi dei distributori idraulici nel modo seguente:

   • Portare la leva multifunzione in posizione neutrale e bloccare con il pulsante di bloccaggio o l'anello (A).
   • Portare la leva di comando del distributore idraulico in posizione neutrale e bloccare con il pulsante di bloccaggio o la leva (B).



3. Pulire i cappucci e i tappi parapolvere.

4. IMPORTANTE: Assicurarsi di collegare correttamente i tubi idraulici flessibili delle attrezzature agli attacchi. Se i collegamenti dei tubi sono invertiti, la macchina non risponderà ai comandi del sistema come previsto.

   Assegnazione degli attacchi sul sollevatore anteriore

   Estensione = porta di sinistra

   Ritrazione = porta di destra

   Rimuovere i cappucci e i tappi per esporre i collegamenti.

5. Inserire a fondo i tubi flessibili nei collegamenti.

Scollegamento dei tubi idraulici flessibili

ATTENZIONE: Prevenire il rischio di lesioni personali. Prima di staccare gli attrezzi, scollegare i tubi idraulici e, per evitare un movimento involontario dell'attrezzo, osservare quanto segue:

• Abbassare l'attrezzatura a terra.

• Impostare i comandi del distributore idraulico in posizione neutrale e bloccarli.

1. Inserire il freno di parcheggio.

2. Abbassare l'attrezzatura a terra.

3. Portare i distributori idraulici nella posizione di flottazione per alcuni secondi mentre l'accensione è inserita o il motore è in funzione.

4. Bloccare i comandi dei distributori idraulici nel modo seguente:

   • Portare la leva multifunzione in posizione neutrale e bloccare con il pulsante di bloccaggio o l'anello (A).
   • Portare la leva di comando del distributore idraulico in posizione neutrale e bloccare con il pulsante di bloccaggio o la leva (B).



5. IMPORTANTE: La forzatura o gli strattoni ai tubi, quando vengono scollegati dai distributori idraulici, possono danneggiare le estremità dei tubi e i giunti di attacco dei distributori idraulici. Se i tubi flessibili non possono essere rimossi facilmente, ridurre la pressione del sistema idraulico portando per alcuni secondi il distributore idraulico in posizione di flottazione, con il motore in funzione.

   Estrarre in linea retta i tubi flessibili dai collegamenti.

6. Ruotare i parapolvere verso il basso per coprire i collegamenti.
