Collegamenti idraulici per attrezzi e motori idraulici

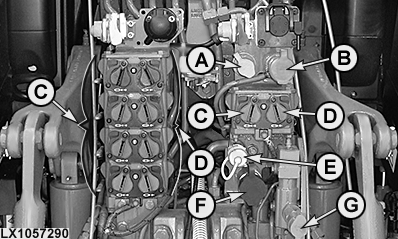

LX1057290-UN-16SEP13

A - Collegamento di rilevamento del carico per utenze esterne (olio pilota)

B - Condotto P per utenze esterne

C - Attacchi distributori idraulici per estensione (I–V)

D - Attacchi distributori idraulici per retrazione (I-V)

E - Condotto R senza pressione per utenze esterne (perdita d'olio)

F - Condotto R senza pressione per utenze esterne (grandi quantità di olio)

G - Attacco per frenatura idraulica rimorchio

IMPORTANTE: Con attrezzi dotati di sistema idraulico con rilevamento del carico è necessario usare i collegamenti corrispondenti della valvola booster (utenze esterne).

Collegamento e funzionamento dei motori idraulici

Scegliere il motore idraulico più piccolo consigliato per la funzione. Questo riduce la perdita di potenza e il surriscaldamento dell'olio idraulico, specialmente se altre funzioni forzano la pompa a operare a elevata pressione.

Funzionamento dei motori idraulici

• Assicurarsi che tutte le valvole di comando in linea siano completamente aperte.
• Accertarsi che gli strozzatori lungo la linea siano rimossi.
• Chiudere la vite di sfiato del sistema a centro aperto (se presente).

Collegamenti idraulici sui trattori senza condotto di ritorno aggiuntivo o valvola per utenze esterne:

• Collegare il tubo di mandata all'attacco di retrazione del distributore idraulico (D).
• Collegare il tubo di ritorno all'attacco di estensione del distributore idraulico (C).
• Usare la "punta speciale del tubo di ritorno" per evitare riduzioni di flusso nel tubo di ritorno e riflusso dell'olio in caso di funzionamento inverso involontario.

Collegamenti idraulici sui trattori con condotto di ritorno privo di pressione:

• Collegare il tubo di mandata all'attacco di retrazione del distributore idraulico (D).
• Collegare il tubo di ritorno all'attacco di ritorno (F).
• La punta speciale del tubo di ritorno non è necessaria, ma può comunque essere usata.

Attivare il motore idraulico spostando la leva in avanti fino alla posizione di scatto per la retrazione. Regolare il regime del motore tramite la regolazione del flusso del distributore idraulico. In questo modo si garantisce che la pompa funzioni solo alla pressione richiesta.

Spegnere il motore idraulico portando la leva in posizione di flottazione. Ciò protegge il motore idraulico da possibili danni alle guarnizioni di tenuta dovuti a pressione eccessiva, nel caso che questa ritorni al distributore, o alla cavitazione, se vengono usati attacchi di ritorno per il motore idraulico.

Collegamenti idraulici sui trattori con valvola per utenze esterne

Il collegamento tramite la valvola per utenze esterne richiede una valvola di regolazione del flusso separata:

• Collegare il tubo di mandata del motore idraulico al condotto della pressione (B).
• Collegare il tubo di ritorno del motore idraulico al condotto di ritorno (F).
• Collegare il condotto pilota di rilevamento carico al condotto (A).

Le funzioni per utenze esterne attraverso la valvola per utenze esterne richiedono un segnale pilota per la regolazione della pressione della pompa, per cui viene usato un apposito condotto olio pilota di rilevamento del carico. È possibile che alcune attrezzature debbano essere modificate. Gli attacchi idraulici speciali sono disponibili presso il concessionario John Deere™.

Collegamenti idraulici sui motori idraulici con scarico scatola

Alcuni motori idraulici dispongono di tubo di scarico della scatola separato per le perdite interne. Per inviare l'olio al serbatoio, effettuare il collegamento al condotto di ritorno (E).
