Fusibili e relè (LCS) con trasmissione PowrQuad™


Informazioni generali

LX1050130
LX1050130-UN-08MAR11

LX1050131
LX1050131-UN-16FEB11

IMPORTANTE: Per evitare danni all'impianto elettrico, non usare mai un fusibile di amperaggio superiore a quello riportato nella tabella.

IMPORTANTE: Al momento della consegna del trattore, alcuni alloggi dei fusibili sono vuoti: questi devono esser lasciati vuoti fino all'eventuale installazione dell'attrezzatura opzionale corrispondente.

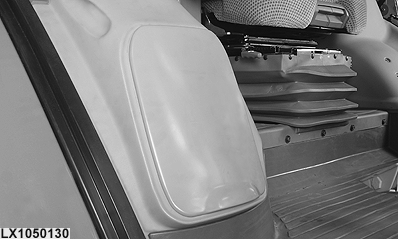

La scatola dei fusibili e dei relè del circuito del Centro di Carico Secondario (Load Center Secondary, LCS) è ubicata nella zona piedi della console di destra.

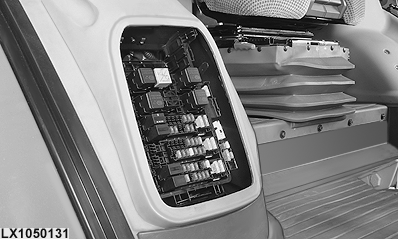

Rimuovere la copertura della scatola relè e fusibili (LCS).

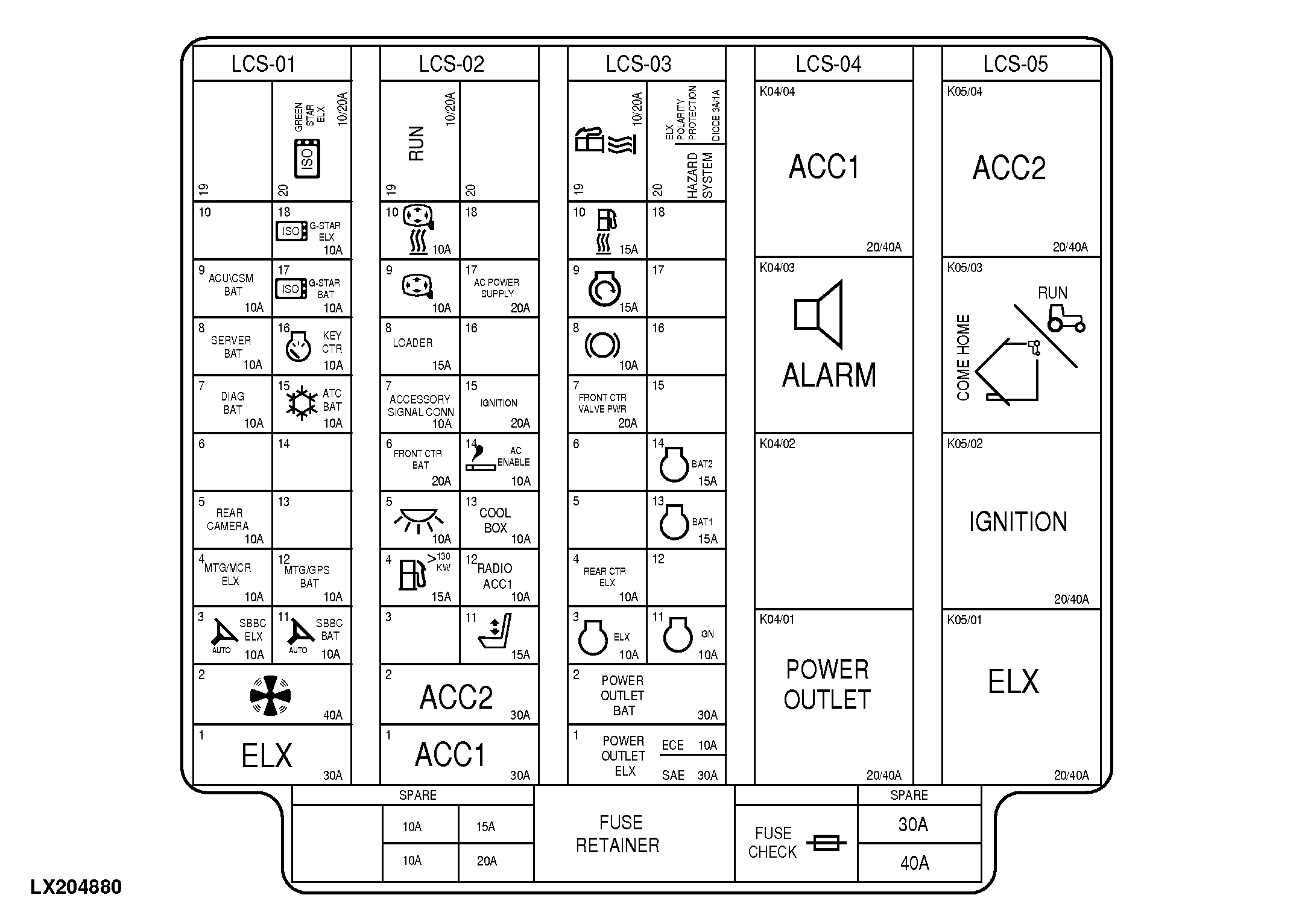

Panoramica della scatola relè e fusibili (LCS)

LX204880
LX204880-UN-10SEP13

LCS-01 - F01LCS - Fusibili e relè (LCS) con trasmissione PowrQuad™

LCS-02 - F02LCS - Fusibili e relè (LCS) con trasmissione PowrQuad™

LCS-03 - F03LCS - Fusibili e relè / diodi (LCS) con trasmissione PowrQuad™

LCS-04 - K04LCS - Relè (LCS) con trasmissione PowrQuad™

LCS-05 - K05LCS - Relè (LCS) con trasmissione PowrQuad™

FUSE CHECK - Prova fusibili

FUSE RETAINER - Staffa dell'attrezzo per cambiare i fusibili (adatto per tutti i tipi di fusibile)

SPARE - Fusibili di riserva

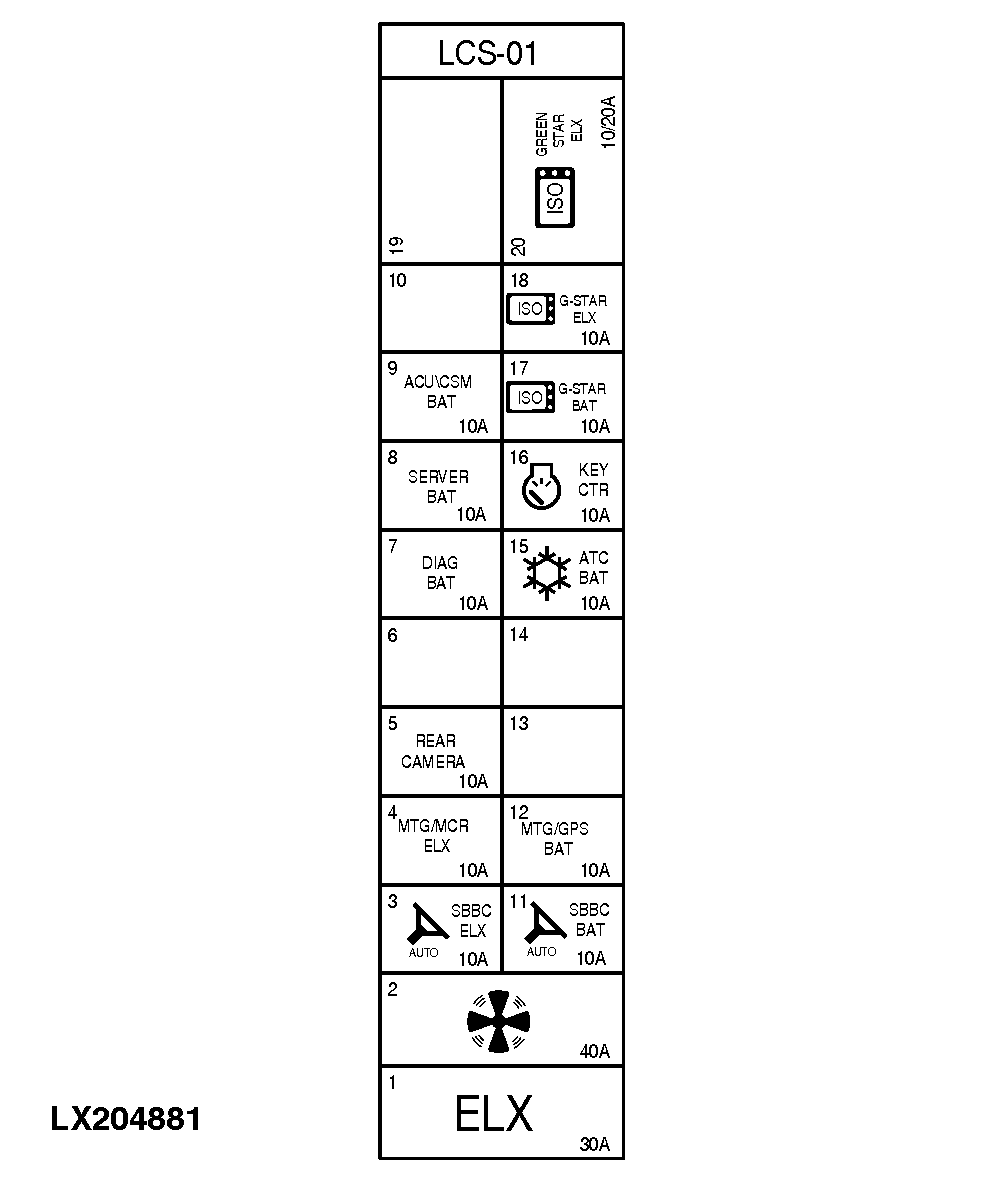

LCS-01 - Fusibili e relè (LCS) con trasmissione PowrQuad™

LX204881
LX204881-UN-09SEP13

N. fusibile

Capacità (A)

Utenza

F01/01_LCS

30 A

Alimentazione circuiti elettronici (ELX)

F01/02_LCS

40 A

Motorino ventola di ricircolo

F01/03_LCS

10 A

Unità di comando dello sterzo (AutoTrac™)

F01/04_LCS

10 A

JDLink (MTG)

F01/05_LCS

10 A

Videocamere

F01/06_LCS

—

Non utilizzato

F01/07_LCS

10 A

Connettore di servizio (bus CAN)

F01/08_LCS

10 A

Processore 4100/4600 (fusibile per alimentazione batteria (solo trattori senza interruttore di esclusione batteria))

F01/09_LCS

10 A

Unità di comando modulo interruttori CSM

F01/10_LCS

-

Non utilizzato

F01/11_LCS

10 A

Unità di comando dello sterzo (AutoTrac™)

F01/12_LCS

10 A

JDLink (MTG) (fusibile per alimentazione batteria (solo trattori senza interruttore di esclusione batteria))

F01/13_LCS

—

Non utilizzato

F01/14_LCS

—

Non utilizzato

F01/15_LCS

10 A

Unità di comando per climatizzatore/comando climatizzatore automatico

F01/16_LCS

10 A

Gruppo strumenti, unità di comando immobilizer

F01/17_LCS

10 A

GreenStar™ (AMS)

F01/18_LCS

10 A

GreenStar™ (AMS)

N. relè

Capacità (A)

Utenza

K01/19_LCS

—

Non utilizzato

K01/20_LCS

10/20 A

Relè per GreenStar™ (AMS)

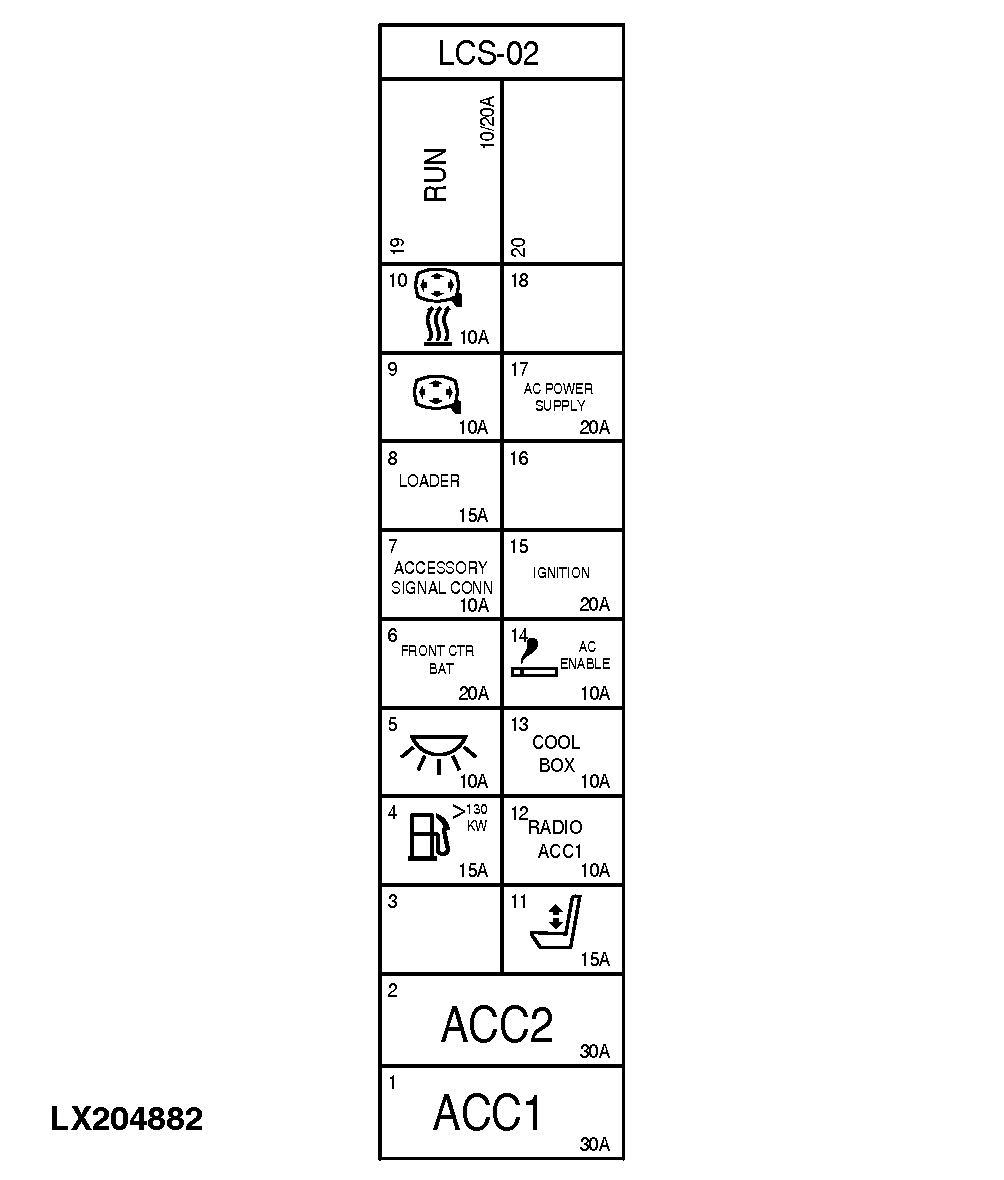

LCS-02 - Fusibili e relè (LCS) con trasmissione PowrQuad™

LX204882
LX204882-UN-09SEP13

N. fusibile

Capacità (A)

Utenza

F02/01_LCS

30 A

Alimentazione per accessori (ACC1)

F02/02_LCS

30 A

Alimentazione per accessori (ACC2)

F02/03_LCS

—

Non utilizzato

F02/04_LCS

15 A

Pompa del combustibile (motori con potenza superiore a 177 CV / 130 kW) per trattori 6175R - 6215R

F02/05_LCS

10 A

Luce predellino

F02/06_LCS

20 A

Unità di comando telaio anteriore

F02/07_LCS

10 A

Connettore per accessori (X37F-3), presa di segnale

F02/08_LCS

15 A

Connettore per caricatore frontale (X37F-1), attacco a comando elettroidraulico (E-PUH)

F02/09_LCS

10 A

Retrovisori elettrici esterni (regolazione)

F02/10_LCS

10 A

Retrovisori elettrici esterni (riscaldamento)

F02/11_LCS

15 A

Sedile dell'operatore

F02/12_LCS

10 A

Radio

F02/13_LCS

10 A

Vano frigorifero elettrico

F02/14_LCS

10 A

Accendisigari, convertitore di tensione 230 V / 115 V

F02/15_LCS

20 A

Tensione di alimentazione (IGN)

F02/16_LCS

—

Non utilizzato

F02/17_LCS

20 A

Convertitore di tensione 230 V / 115 V

F02/18_LCS

—

Non utilizzato

N. relè

Capacità (A)

Utenza

K02/19_LCS

10/20 A

Relè accensione

K02/20_LCS

-

Non utilizzato

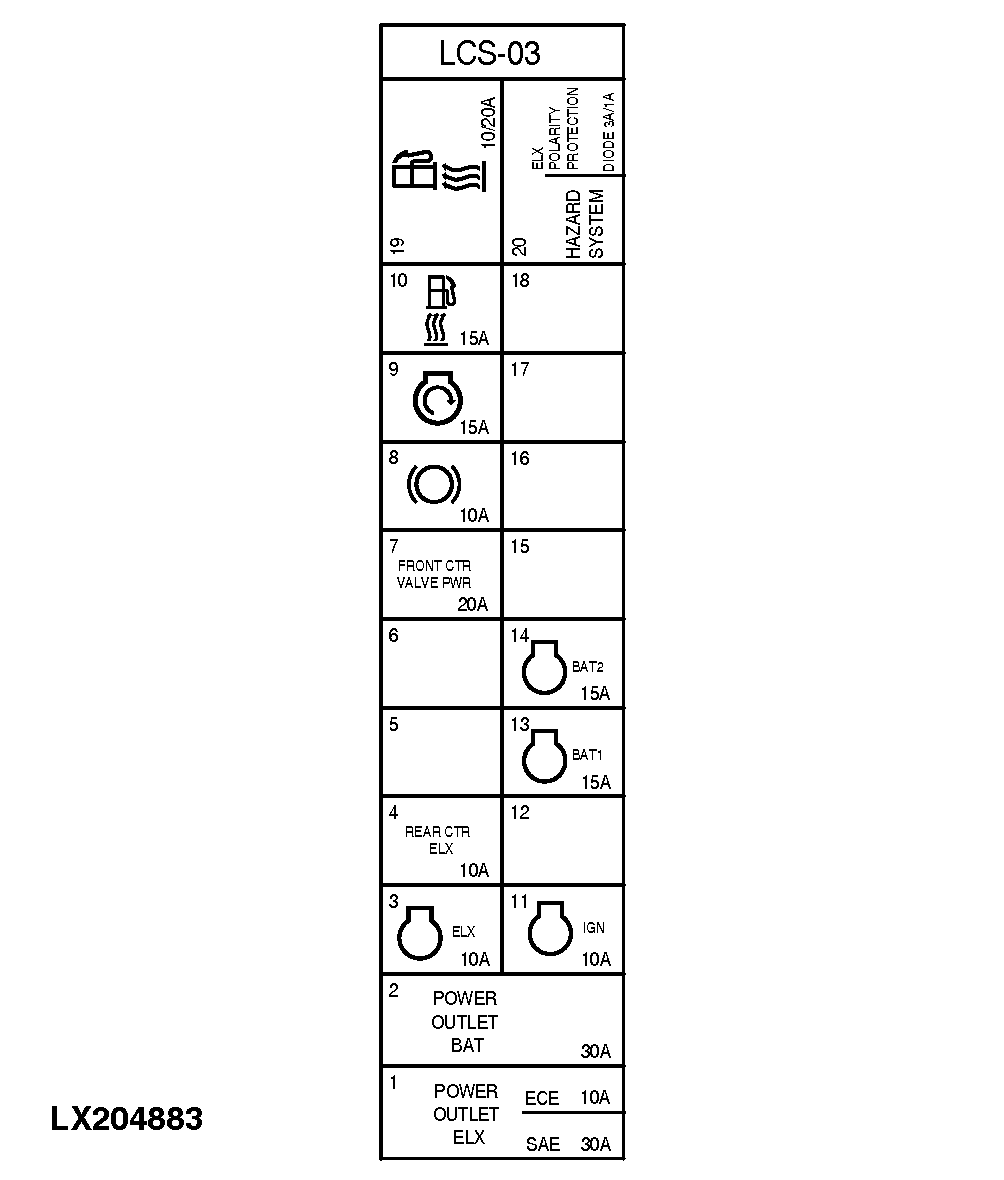

LCS-03 - Fusibili e relè (LCS) con trasmissione PowrQuad™

LX204883
LX204883-UN-09SEP13

N. fusibile

Capacità (A)

Utenza

F03/01_LCS

30 A

10 A

Presa di alimentazione a 3 contatti, basetta di alimentazione, presa di alimentazione a 7 contatti (SAE)

Presa di alimentazione a 3 contatti, basetta di alimentazione (ECE)

F03/02_LCS

30 A

30 A

Presa di alimentazione a 3 contatti, basetta di alimentazione (SAE)

Presa di alimentazione a 3 contatti, basetta di alimentazione (ECE)

F03/03_LCS

10 A

Unità di comando motore, unità di comando immobilizer

F03/04_LCS

10 A

Unità di comando telaio posteriore

F03/05_LCS

—

Non utilizzato

F03/06_LCS

—

Non utilizzato

F03/07_LCS

20 A

Alimentazione dell'unità di comando telaio anteriore (valvole a solenoide, stepper motor E-SCV X - E-SCV XIII)

F03/08_LCS

10 A

Sensore pedale del freno

F03/09_LCS

15 A

Interruttore a chiave

F03/10_LCS

15 A

Preriscaldatore combustibile

F03/11_LCS

10 A

Unità di comando motore

F03/12_LCS

—

Non utilizzato

F03/13_LCS

15 A

Unità di comando motore

F03/14_LCS

15 A

Unità di comando motore

F03/15_LCS

—

Non utilizzato

F03/16_LCS

—

Non utilizzato

F03/17_LCS

—

Non utilizzato

F03/18_LCS

—

Non utilizzato

N. relè

Capacità (A)

Utenza

K03/19_LCS

10/20 A

Relè preriscaldatore combustibile

K03/20_LCS

1 A

Diodo per alimentazione circuiti elettronici

K03/20_LCS

3 A

Diodo per luci di avvertimento pericolo


LCS-04 e LCS-05 - Relè con trasmissione PowrQuad™

LX204884
LX204884-UN-09SEP13

LX204885
LX204885-UN-09SEP13

N. relè

Capacità (A)

Designazione

N. relè

Capacità (A)

Designazione

K04/01_LCS

20/40 A

Relè per presa di alimentazione a 3 contatti, basetta di alimentazione, presa di alimentazione a 7 contatti (SAE)

Relè per presa tripolare, basetta di alimentazione (ECE)

K05/01_LCS

20/40 A

Relè alimentazione circuiti elettronici (ELX)

K04/02_LCS

—

Non utilizzato

K05/02_LCS

20/40 A

Relè per tensione di alimentazione (IGN)

K04/03_LCS

—

Segnale acustico

K05/03_LCS

—

Connettore per funzione come home

K04/04_LCS

20/40 A

Relè per alimentazione accessori (ACC1)

K05/04_LCS

20/40 A

Relè per alimentazione accessori (ACC2)
