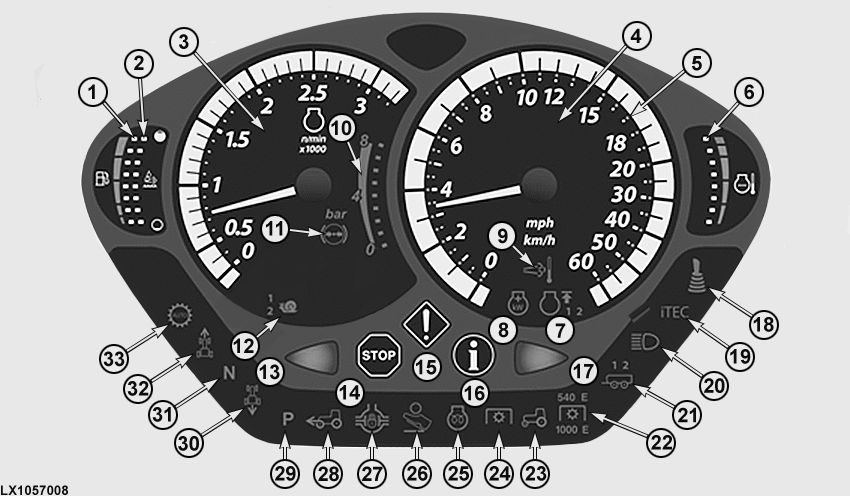

Pannello strumenti e spie luminose — Trasmissione AutoPowr™

LX1057008-UN-10JUN13

1- LED livello del combustibile nel serbatoio - Indica all'operatore la quantità di combustibile ancora presente nel serbatoio.

2- LED serbatoio del DEF - Indica all'operatore la quantità di DEF ancora presente nel serbatoio.

3 - Contagiri - Indica la velocità dell'albero a gomiti in giri al minuto.

4 - Tachimetro - Indica la velocità di spostamento in mph o km/h.

5 - I LED intorno al tachimetro indicano la gamma di velocità preselezionata.

6- LED temperatura del liquido di raffreddamento - Controlla la temperatura del liquido di raffreddamento.

7 - Spia luminosa per FieldCruise™. L'icona e il numero corrispondente si accendono quando il FieldCruise™ viene attivato con l'impostazione utente 1 o 2.

8 - Spia luminosa per IPM (gestione intelligente della potenza). L'icona si accende quando è attivata l'IPM.

9 - Spia luminosa per pulizia del filtro dei gas di scarico - Si accende durante la fase di pulizia.

10 - Indica la pressione dell'aria corrente nell'impianto di frenatura pneumatica del rimorchio.¹

11 - Luce di avvertimento della pressione di frenatura - Si accende con luce rossa finché l'impianto di frenatura pneumatica del rimorchio non ha raggiunto la pressione di esercizio. Poi l'icona rimane accesa con luce bianca.¹

12 - Questa icona o il numero corrispondente si accende quando l'AutoPowr™ / IVT™ è in modalità superridotta o è abilitata la gamma di velocità 1 o 2.

13 - Spia luminosa lampeggiante di sinistra - Comincia a lampeggiare quando vengono attivati gli indicatori di direzione per la svolta a sinistra o le luci di avvertimento pericolo.

14 - Spia rossa STOP - Lampeggia quando si verifica un guasto di una certa gravità. Spegnere il motore IMMEDIATAMENTE. Riesaminare il messaggio di errore nel CommandCenter™ ed eliminare la causa.

15 - La spia gialla di ATTENZIONE lampeggia quando si verifica un guasto (consultare il messaggio di errore nel CommandCenter™). Questa luce lampeggia anche quando il freno di emergenza viene applicato con il motore in moto e la leva del senso di marcia in una posizione diversa dalla neutrale.

16 - Spia blu INFO - Si accende quando si verifica un guasto a un componente elettrico della trasmissione o del sistema idraulico. Riesaminare il messaggio di errore nel CommandCenter™ ed eliminare la causa. Rivolgersi al proprio concessionario John Deere™, se necessario.

17 - Spia luminosa lampeggiante di destra - Comincia a lampeggiare quando vengono attivati gli indicatori di direzione per la svolta a destra o le luci di avvertimento pericolo.

18 - Spia luminosa per funzione ISO Aux - È accesa quando è attivato il comando ISOBUS.

19 - Spia luminosa iTEC™ - È accesa quando l'iTEC™ è attivato.

20 - Spia luminosa per fari abbaglianti - Si accende quando i fari anteriori vengono attivati come abbaglianti.

21 - Spia luminosa per indicatori di direzione del rimorchio - Lampeggia se il trattore ha uno o due rimorchi. La spia luminosa comincia a lampeggiare quando vengono attivati gli indicatori di direzione o le luci di avvertimento pericolo.

22 - Spie luminose per PTO posteriore - Insieme alla spia (23), indicano il regime della PTO posteriore attualmente selezionato.

23 - Si accende insieme alla spia (22) o (24) per indicare se è inserita la PTO anteriore o posteriore.

24 - Spia luminosa per PTO anteriore - Si accende insieme alla spia (23) quando la PTO anteriore è inserita.¹

25 - Spia luminosa per preriscaldamento - Si accende quando l'interruttore di accensione viene girato di una posizione verso destra. Non avviare il motore finché questa spia è accesa.

26 - Spia luminosa per modalità pedale dell'acceleratore - Si accende non appena viene attivata la modalità pedale dell'acceleratore.

27 - Spia luminosa per bloccaggio del differenziale - Si accende quando è inserito il bloccaggio del differenziale.

28 - Spia luminosa per trazione anteriore - Si accende quando è inserita la trazione anteriore.

29- Spia luminosa per posizione di parcheggio - Si accende quando la leva del senso di marcia è in posizione di parcheggio.

30- Spia luminosa per retromarcia - Si accende quando la leva del senso di marcia è in posizione di retromarcia.

31- Spia luminosa per neutrale - Si accende quando la leva del senso di marcia è in posizione neutrale.

32- Spia luminosa per avanzamento - Si accende quando la leva del senso di marcia è in posizione di avanzamento.

33- Spia luminosa per modalità di trasmissione Auto - Si accende quando è attivata la modalità automatica della trasmissione.

Prova delle lampadine: appena si avvia il motore, tutte le spie (icone) devono accendersi per circa 1 secondo. Se ciò non avviene, la causa può essere un LED difettoso o un fusibile guasto. Sostituire il componente interessato.

NOTA: Si accenderanno solo le spie relative alle funzioni di cui il trattore è dotato.

Le spie luminose si spengono appena il motore si è avviato.

NOTA: La velocità di spostamento può essere visualizzata in km/h o in mph. Questa impostazione può essere effettuata mediante il CommandCenter™. In questa Sezione, vedere la schermata Unità di misura in Impostazioni del CommandCenter™.
