Prese — Presa tripolare e basetta con prese elettriche tripolari (12 V), (ECE)

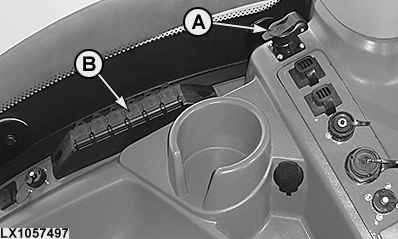

LX1057497-UN-11DEC14

In figura: prese su console laterale con CommandARM™

LX1045608-UN-06SEP10

LX1045609-UN-06SEP10

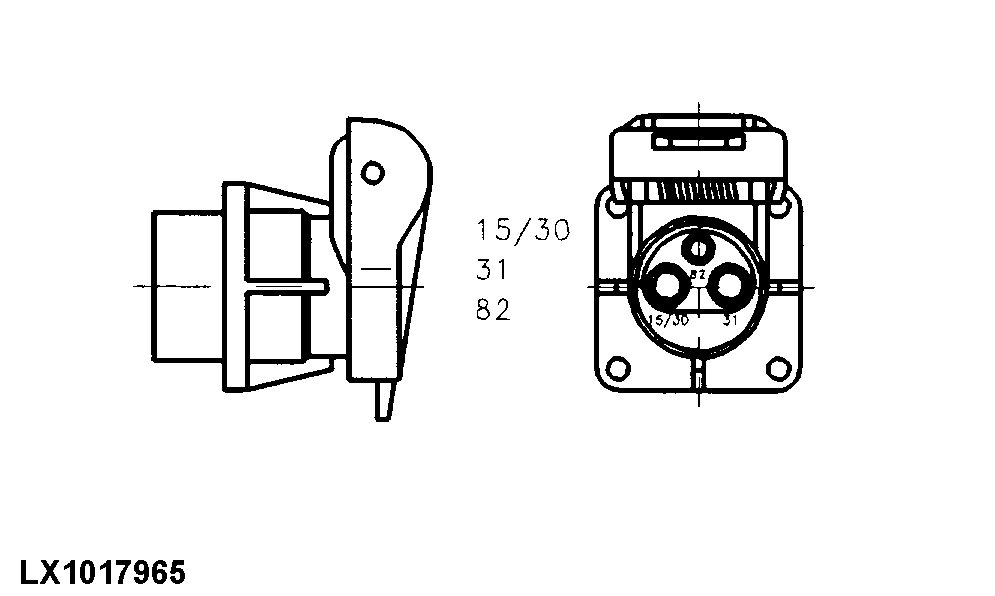

LX1017965-UN-10OCT97

Presa tripolare di alimentazione (ECE)

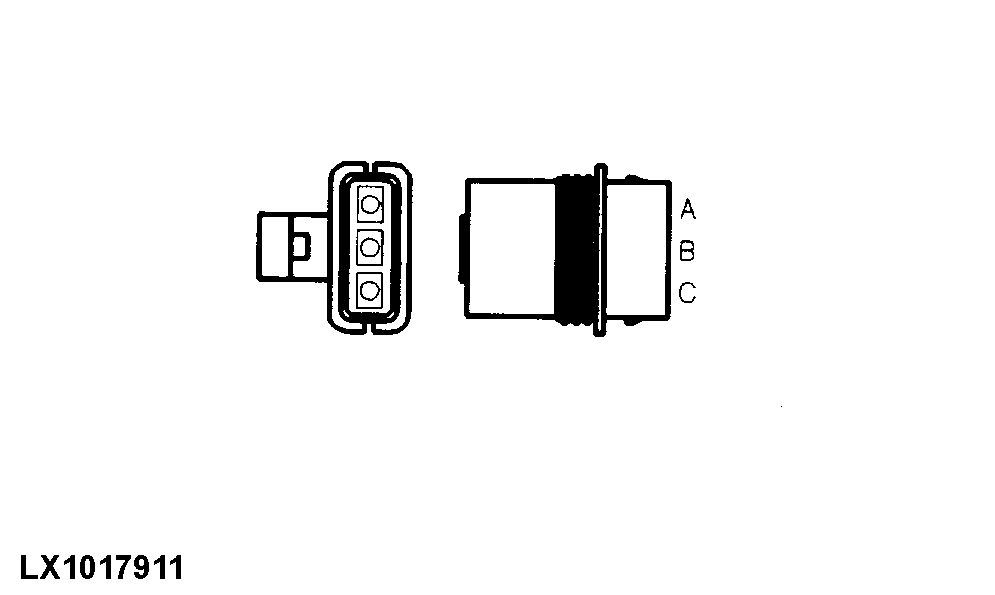

LX1017911-UN-10OCT97

Presa tripolare di alimentazione della basetta con prese elettriche (ECE)

A — Presa tripolare di alimentazione (12 V), (ECE)

Il contatto 15/30 della presa tripolare (A) fornisce una corrente continua costante massima di 25 A (max. 300 W). Il contatto 82 fornisce una corrente continua costante massima di 5 A (max. 60 W). Il contatto 31 è collegato a massa.
Ruotare la chiave nell’interruttore a chiave verso destra per alimentare il terminale 82. Il contatto 15/30 è alimentato anche quando l'accensione è disattivata.

IMPORTANTE: Quando vengono usate utenze elettriche con un elevato assorbimento di corrente e si utilizzano delle prese multiple, non superare il carico di corrente massimo consentito del circuito di alimentazione. Tenere presente che il carico totale comprende la somma di tutte le utenze collegate in qualsiasi momento al circuito di bordo. Ciò vale anche se le utenze sono collegate al circuito di bordo alle diverse prese (A) e (B).

B — Basetta con prese elettriche tripolari (12 V), (ECE)

La basetta con prese elettriche (B) può essere installata in aggiunta tra la porta e il pannello interruttori. Il contatto A della basetta con prese elettriche fornisce una corrente continua costante massima di 25 A (max. 300 W). Il contatto B è collegato a massa. Il contatto C fornisce una corrente continua costante massima di 5 A (max. 60 W). Ruotare la chiave nell'interruttore a chiave verso destra per alimentare il contatto C. Il terminale A è alimentato anche quando l'accensione è disattivata.
