Sostituire la lampadina del lampeggiante

TS249-UN-23AUG88

ATTENZIONE: Per effettuare interventi di manutenzione in punti inaccessibili, è fondamentale utilizzare ponteggi, piattaforme o scale di sicurezza.

NON è consentito effettuare questi interventi salendo sui componenti del trattore non espressamente destinati a tale scopo. Esiste il rischio particolarmente elevato di caduta se i componenti del trattore sono bagnati, sporchi o ricoperti di ghiaccio.

1. RIMOZIONE:

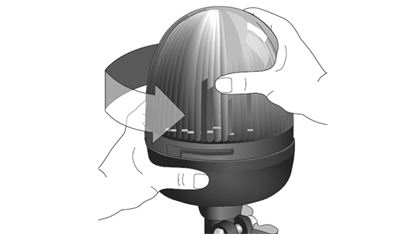

   LX275159-UN-03MAR16

   aprire il faro.

---




2.

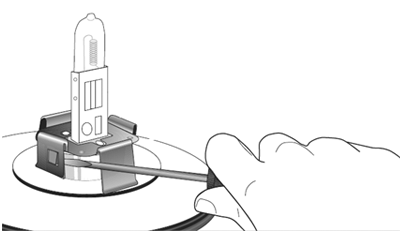

   LX275160-UN-03MAR16

   Scollegare la fascetta di ritegno.

---




3.

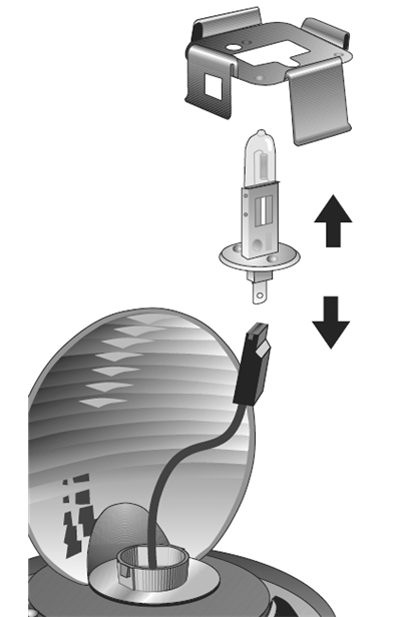

   LX275161-UN-03MAR16

   Rimuovere la lampadina.

---




4. INSTALLAZIONE:

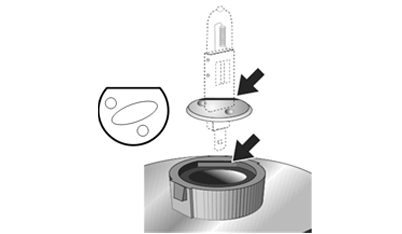

   LX275162-UN-03MAR16

   collegare la nuova lampadina al cavo e inserire la base della lampadina nel portalampada. Controllare con attenzione che i profili della base e del portalampada siano allineati.

   Lampadina: H1 - 12 V, 55 W (8GH 002 089-131)

---




5.

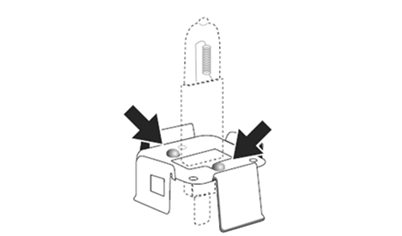

   LX275163-UN-03MAR16

   Inserire la clip di fissaggio e allinearla in modo che i contatti sulla base si incastrino negli incavi della clip di fissaggio.

---




6.

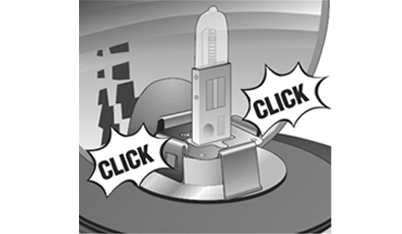

   LX275164-UN-03MAR16

   Premere la clip di fissaggio verso il basso sul portalampada finché non si innesta.

   Quindi chiudere il lampeggiante.

---

NOTA:

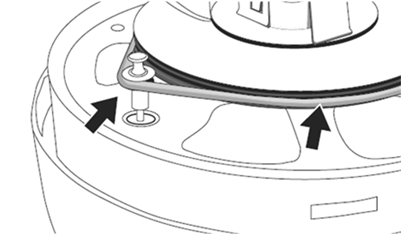

LX275165-UN-03MAR16

IMPORTANTE: Controllare che la cinghia di trasmissione sia installata correttamente. La velocità di rotazione prescritta può essere raggiunta solo se la cinghia di trasmissione è installata come indicato. La disposizione mostrata è valida se la tensione di alimentazione è pari a 12 V.

IMPORTANTE: NON lubrificare i componenti mobili del lampeggiante.
