DirectDrive — holowanie ciągnika

W zależności od stanu maszyny wybrać odpowiednią procedurę holowania.


Pierwsza sytuacja: problemy z przenoszeniem napędu, ale silnik działa.

LX1057195
LX1057195-UN-30AUG13

LX1057194
LX1057194-UN-30AUG13

  1. Przyłączyć ciągnik do pojazdu holującego.
  2. Uruchomić silnik.

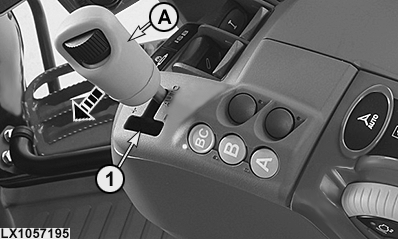

  3. Wybrać zakres BC, przesunąć dźwignię przełączającą (A) w położenie trybu ręcznego (1) i włączyć bieg B6.

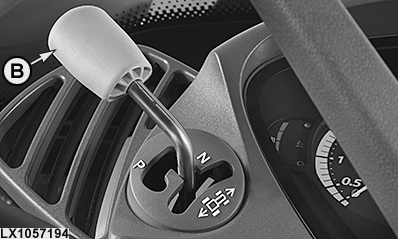

  4. Przesunąć dźwignię rewersera (B) w położenie neutralne.
  5. Wyłączyć napęd kół przednich.
  6. Holować ciągnik z maksymalną prędkością 10 km/h (6 mph).

Druga sytuacja: silnik niesprawny lub nie daje się uruchomić.

LX1049905
LX1049905-UN-17FEB11

LX1057194
LX1057194-UN-30AUG13

UWAGA: Bez ciśnienia hydraulicznego układ kierowniczy działa tylko w trybie awaryjnym. Kierowanie wymaga wysiłku i jest powolne. Kierowca pojazdu holującego musi mieć to na uwadze i pamiętać, aby zdecydowanie zwolnić przed zmianą kierunku.

  1. Przyłączyć ciągnik do pojazdu holującego.
  2. Wyłączyć stacyjkę i ustawić złącze trybu awaryjnego w położeniu come-home (patrz Tryb awaryjny (Come-Home).
  3. WŁĄCZYĆ stacyjkę.
  4. Całkowicie wcisnąć pedał sprzęgła.
  5. Przesunąć dźwignię rewersera (B) w położenie neutralne.
  6. Zwolnić pedał sprzęgła.

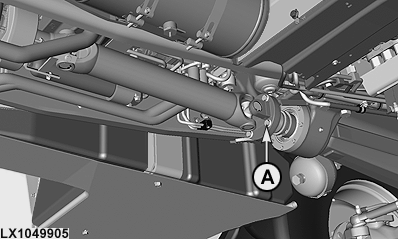

  7. Jeśli ciągnik ma być holowany ponad jeden kilometr (0.6 mili), trzeba zdjąć wał przegubowy. W tym celu wykręcić śruby (A).

    WAŻNE: Jeśli wał przegubowy nie zostanie zdemontowany, nastąpi szybsze zużycie opon, co niekorzystanie wpłynie na charakterystykę kierowania.

  8. Podczas holowania wybrać prędkość zapewniającą bezpieczne kierowanie ciągnikiem. NIGDY nie holować z prędkością wyższą niż 10 km/h (6 mph).

Trzecia sytuacja: brak mocy akumulatora lub brak napięcia.

WSKAZÓWKA: Nie można zwolnić blokady postojowej mechanicznie.

  • Sprawdzić bezpieczniki elektryczne.
  • Jeśli nie można przywrócić stanu gotowości do pracy układu elektrycznego, podłączyć dodatkowy akumulator. Patrz Uruchamianie silnika za pomocą dodatkowego akumulatora, w sekcji 40.
  • Postępować jak opisano w sytuacji 2 (silnik niesprawny lub nie daje się uruchomić).

    WAŻNE: Jeśli blokada postojowa nie daje się zwolnić, ciągnik trzeba holować na platformie.

OULXA64,000304D-53-20131213
